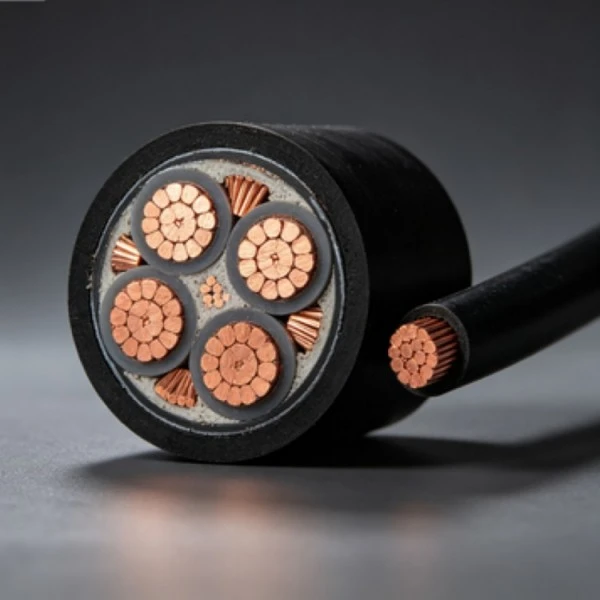

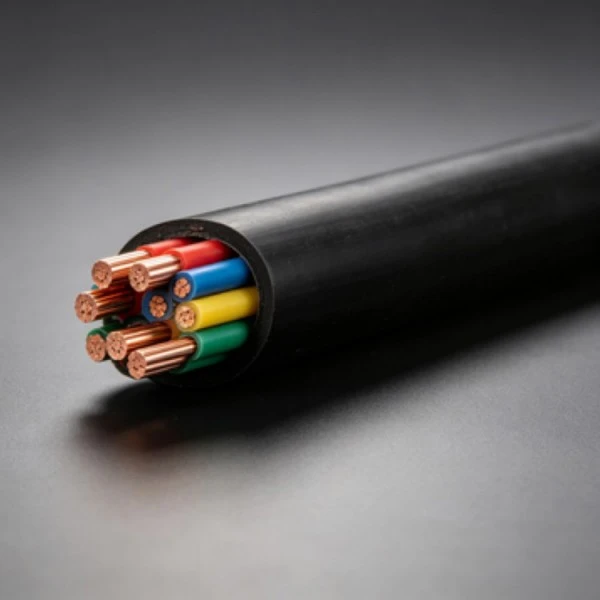

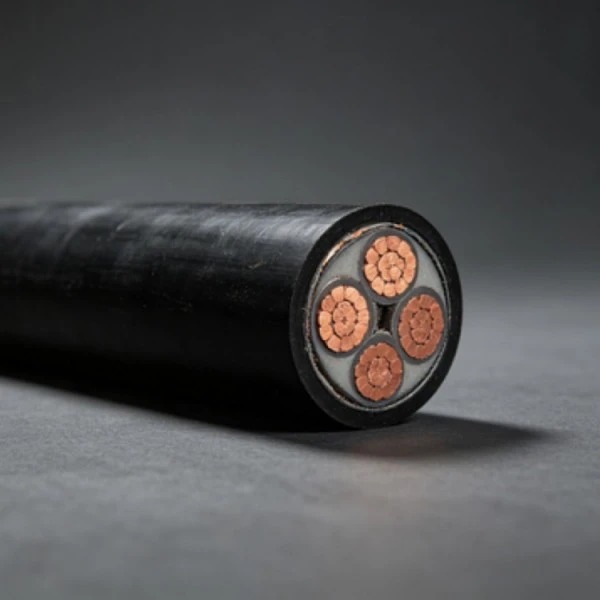

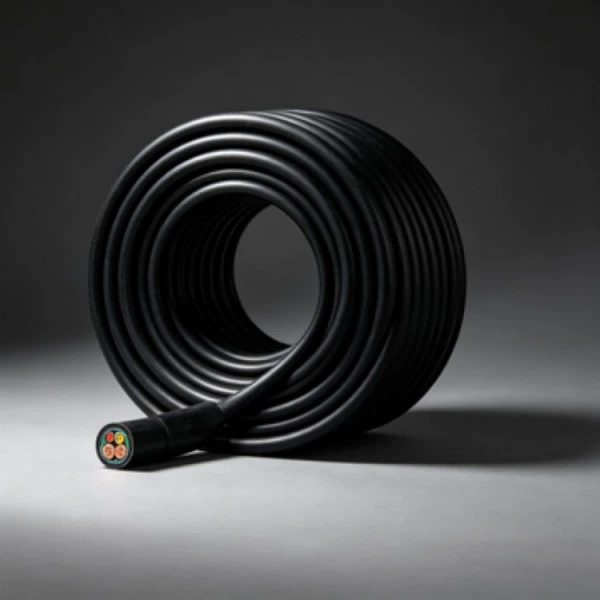

Kobber XLPE lavspenningskabel kombinerer kobberledere med tverrbundet polyetylen (XLPE) isolasjon for lavspent kraftoverføring og distribusjon. De tilgjengelige lederstørrelsene dekker vanlige bygnings-, utstyrs- og distribusjonsapplikasjoner, med solide og flertrådet lederkonstruksjoner inkludert i de listede spesifikasjonene. Kabelstørrelse, installasjonsmetode og prosjektkrav bør bekreftes før produksjon.
| Nominell seksjon (mm²) | Min. leder ledninger | Leder OD (mm) | XLPE isolasjonstykkelse (mm) | Ca. isolasjon OD (mm) | Maks. ledermotstand ved 20 ℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |

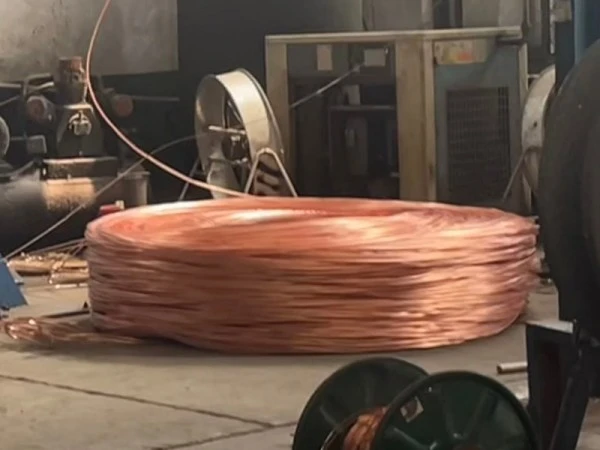

Lederen gir den hovedstrømførende banen til kabelen. De medfølgende spesifikasjonene inkluderer både solide og flertrådede konstruksjoner ved mindre tverrsnitt, mens større størrelser bruker flertrådede ledere. Ledermotstandsverdier ved 20 ℃ er oppført i den tekniske tabellen for spesifikasjonsverifisering.
Tverrbundet polyetylen gir den primære elektriske isolasjonen rundt kobberlederen. Sammenlignet med vanlig termoplastisk polyetylen, er XLPE vanligvis valgt for strømkabler der det kreves høyere termisk evne og stabile isolasjonsegenskaper. De faktiske driftstemperaturgrensene bør følge gjeldende produktspesifikasjoner.
Lederdiameter, isolasjonstykkelse og omtrentlig isolert diameter varierer med det nominelle tverrsnittet. Disse verdiene er viktige når du sjekker kabelkompatibilitet med terminaler, rør, kabelbakker og andre installasjonskomponenter.
Isolasjonen gir beskyttelse mot normal håndtering under kabelinstallasjon. Kabelen bør imidlertid ikke behandles som en erstatning for en dedikert fleksibel eller pansret konstruksjon der installasjonen involverer kontinuerlig bevegelse, alvorlig mekanisk påvirkning, overdreven trekkkraft eller andre spesielle forhold.
Kombinasjonen av en kobberleder og XLPE-isolasjon gir en konvensjonell lavspent strømkabelkonstruksjon for elektrisk distribusjon. Ledermotstand, isolasjonsdimensjoner og spenningsmotstandskrav bør verifiseres mot gjeldende standard og prosjektspesifikasjon før aksept.
Kobber XLPE lavspenningsstrømkabel kan spesifiseres i henhold til elektrisk belastning, installasjonsmiljø og nødvendig lederkonstruksjon i stedet for bare å velge et tverrsnitt basert på nominell strøm.
Ferdige kabeldimensjoner bør kontrolleres mot gjeldende produktspesifikasjoner. For det medfølgende AC-spenningstestkravet tåler kabelen3,5 kV i 5 minutteruten sammenbrudd ved omgivelsestemperatur. Gjeldende testprosedyre og akseptkriterier bør bekreftes mot den relevante standarden for den bestilte kabelen.
Kontinuerlig identifikasjon kan inkludere produsentens navn, produktmodell og nominell spenning, i henhold til gjeldende merkingskrav. Spesifikt merkeinnhold kan bekreftes før produksjon når kabelen leveres for en utenlandsk eller prosjektspesifikk applikasjon.
Inspeksjon kan dekke ledermotstand, dimensjonsmålinger, isolasjonstilstand og spesifiserte elektriske tester. Der prosjektet krever registreringer av fabrikkinspeksjon eller ytterligere testdokumentasjon, bør disse kravene bekreftes når bestillingen er plassert.
Kabelbakker kan brukes til kraftfordeling i bygninger, fabrikker, kjellere og lignende installasjoner. Strøm- og styrekabler bør legges i henhold til elektrisk design, med tilstrekkelig avstand for varmeavledning og tilgang for inspeksjon. Støtter, festeintervaller og kabelseparasjon bør følge gjeldende installasjonsspesifikasjoner.
Ved direkte nedgraving bør kabeltrasé, gravdybde, grunnforhold og mekanisk sikring fastsettes i henhold til prosjektutformingen. Skarpe gjenstander og overdreven mekanisk påkjenning bør unngås under legging. Der installasjonen kan utsettes for graving eller ytre påvirkning, bør ytterligere mekanisk beskyttelse vurderes.
Rørinstallasjon kan brukes til skjulte ledninger i skillevegger, gulvkonstruksjoner og andre beskyttede veier. Innsiden av kanalen skal være fri for rusk og skarpe kanter, og kabeltrekk skal holde seg innenfor de tillatte mekaniske grensene. Kabelskjøter bør plasseres i tilgjengelige koblingsbokser eller distribusjonsutstyr i stedet for inne i skjulte rørseksjoner.
Høyhus vertikale installasjoner krever oppmerksomhet til kabelens vekt og festearrangement. Kabler bør støttes med passende intervaller i stedet for å la deres fulle vekt virke på ett enkelt tilkoblingspunkt. Festesystemet skal også forhindre overdreven bevegelse og mekanisk påkjenning under service.
Utendørs installasjon krever hensyn til sollys, temperatur, fuktighet, mekanisk beskyttelse og kabelkappekonstruksjonen. For overhead-ruting bør passende støtte og klaringer være tilgjengelig. Der kabelen utsettes for forhold utenfor det angitte bruksområdet, kan en alternativ kappe eller kabelkonstruksjon være nødvendig.
De oppførte spesifikasjonene varierer fra 1,5 mm² til 400 mm². Mindre størrelser inkluderer solide og flertrådet lederalternativer, mens større størrelser bruker flertrådede konstruksjoner. Den nødvendige størrelsen bør velges i henhold til laststrøm, spenningsfall, installasjonsmetode og gjeldende elektriske krav.
Solide ledere bruker en enkelt ledertråd, mens strandede konstruksjoner består av flere ledninger. Solide ledere kan være hensiktsmessige for faste ledninger der fleksibilitet ikke er et stort krav. Strandede ledere gir enklere håndtering der kabelen må føres rundt utstyr eller gjennom mer kompliserte installasjonsveier.
Oppgi ledertverrsnitt, lederkonstruksjon, merkespenning, nødvendig kabellengde, mengde, installasjonsmetode og leveringsdestinasjon. For prosjektbestillinger bør også gjeldende standard, inspeksjonsdokumenter, merkekrav og emballasjespesifikasjoner bekreftes.
Tilpassede kabellengder og identifikasjonsmerking kan diskuteres i henhold til produksjonsspesifikasjonen og bestillingsmengden. For tilpassede bestillinger, oppgi nødvendig lengde, toleranse, merkeinnhold, pakkemetode og leveringsplan slik at disse detaljene kan gjennomgås før produksjon.
Avhengig av gjeldende produktstandard og kjøpsspesifikasjon, kan inspeksjon inkludere ledermotstand, dimensjonsmålinger, isolasjonsrelaterte kontroller og testing av vekselspenningsmotstand. Dersom et prosjekt krever en bestemt fabrikktestrapport eller inspeksjonsformat, bør dette opplyses før produksjon.
Det kan vurderes for utendørs eller underjordiske bruksområder når den valgte kabelkonstruksjonen og kappen er passende for installasjonsmiljøet. Jordforhold, fuktighet, sollys, mekanisk belastning og installasjonstemperatur bør gjennomgås før spesifikasjonsbekreftelse.
En standard lavspent strømkabelkonstruksjon bør ikke spesifiseres automatisk for kontinuerlig sleping, gjentatt bøyning eller vridningsbevegelse. Utstyr med disse kravene krever normalt en fleksibel kabelkonstruksjon spesifikt vurdert for mobiltjeneste.
Bekreft produktmodell, ledertverrsnitt, lederkonstruksjon, isolasjonsdimensjoner, kabellengde, merking og gjeldende standard. For gjentatte prosjekter hjelper det å holde disse spesifikasjonene konsistente med på å redusere forskjeller mellom produksjonspartier og forenkle innkommende inspeksjon.
Oppgi nødvendig lederstørrelse, konstruksjon, kabellengde, mengde, installasjonsmetode og destinasjon.Qianchengkan gjennomgå de tekniske kravene og bekrefte tilgjengelig spesifikasjon og dokumentasjon før produksjon.
