Gruveutstyr forblir ikke i én fast posisjon under drift. Kullklippere, transportører og andre underjordiske maskiner kan trekke, bøye, flytte eller flytte den tilkoblede kabelen gjentatte ganger. Dette arbeidsmønsteret krever en kabelkonstruksjon som kan romme bevegelse i stedet for en konvensjonell fast installasjonsdesign.

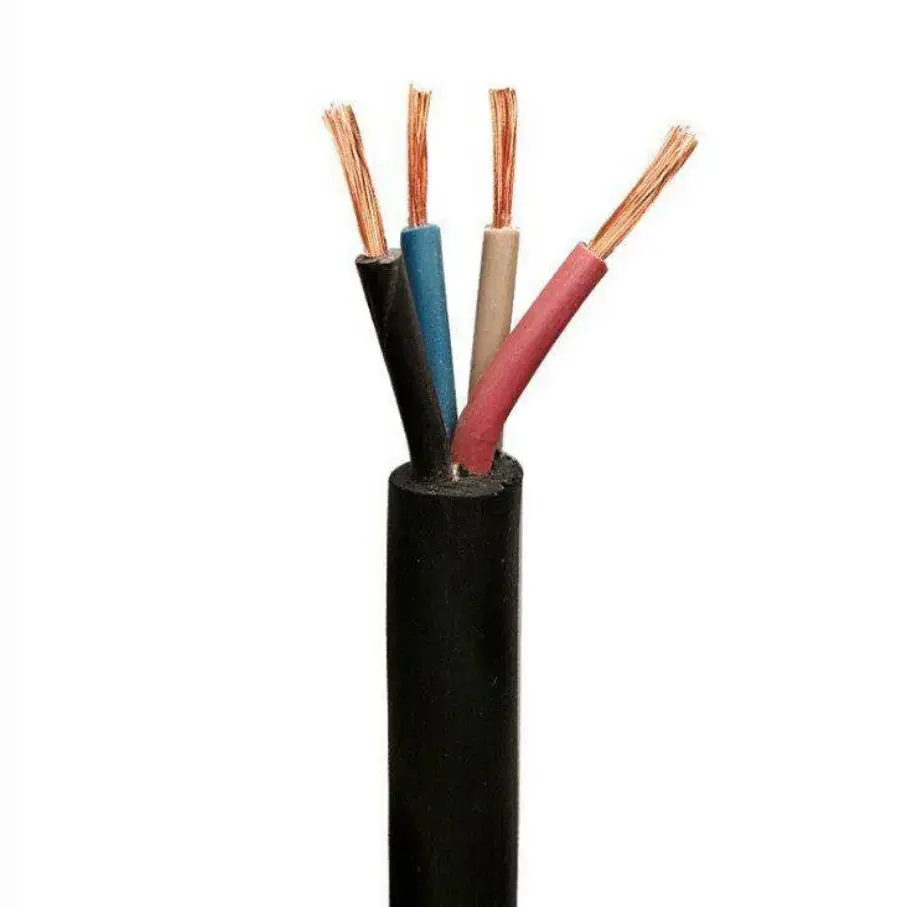

Qiancheng's Coal Mine Flexible Trailing Cables er utviklet for denne typen underjordiske strømforbindelser. Den bruker fortinnet, glødet høyrent kobber med en flertrådet fintrådstruktur, spesiell gummiisolasjon og en forsterket gummikappe. De tilgjengelige spesifikasjonene dekker 4 mm² til 120 mm², slik at lederstørrelsen kan velges i henhold til utstyrsbelastningen og de faktiske installasjonsforholdene.
En fast strømkabel er hovedsakelig installert og etterlatt i posisjon, mens en etterfølgende kabel fungerer sammen med bevegelige maskineri. Gjentatte bøyninger og bevegelser stiller større mekaniske krav til leder, isolasjon og kappe. Av denne grunn er lederkonstruksjonen basert på mange fine kobbertråder i stedet for en enkelt solid leder.
De oppførte spesifikasjonene inneholder fra 42 til 960 minimumslederledninger. Når ledertverrsnittet øker, justeres antall fine ledninger og lederdiameteren tilsvarende. Denne strukturen gjør at kabelen kan håndteres og føres i applikasjoner der bevegelse er en del av normal utstyrsdrift.
| Lederstørrelse | Minimum ledninger | Lederens diameter | Gummiisolasjon | Isolasjonsdiameter | Maks. Motstand ved 20 ℃ |
|---|---|---|---|---|---|
| 4 mm² | 42 | 2,60±0,02 mm | 1,4 mm | 5,4 mm | 4,61 Ω/km |
| 6 mm² | 42 | 3,20±0,03 mm | 1,4 mm | 6 mm | 3,08 Ω/km |
| 10 mm² | 78 | 4,10±0,05 mm | 1,6 mm | 7,3 mm | 1,83 Ω/km |
| 16 mm² | 126 | 5,20±0,05 mm | 1,6 mm | 8,4 mm | 1,15 Ω/km |
| 25 mm² | 196 | 6,50±0,08 mm | 1,8 mm | 10,1 mm | 0,727 Ω/km |
| 35 mm² | 276 | 7,60±0,08 mm | 1,8 mm | 11,2 mm | 0,524 Ω/km |
| 50 mm² | 396 | 9,00±0,10 mm | 2 mm | 13 mm | 0,387 Ω/km |
| 70 mm² | 560 | 10,70±0,10 mm | 2 mm | 14,7 mm | 0,268 Ω/km |
| 95 mm² | 756 | 12,40±0,12 mm | 2,2 mm | 16,8 mm | 0,193 Ω/km |
| 120 mm² | 960 | 14,00±0,12 mm | 2,4 mm | 18,8 mm |
Ledermotstandsverdiene ovenfor er maksimalverdiene ved 20 ℃ for de tilsvarende kobberlederstørrelsene. Motstandskravet bør vurderes sammen med kabellengde, utstyrsbelastning og installasjonsforhold ved valg av ledertverrsnitt.

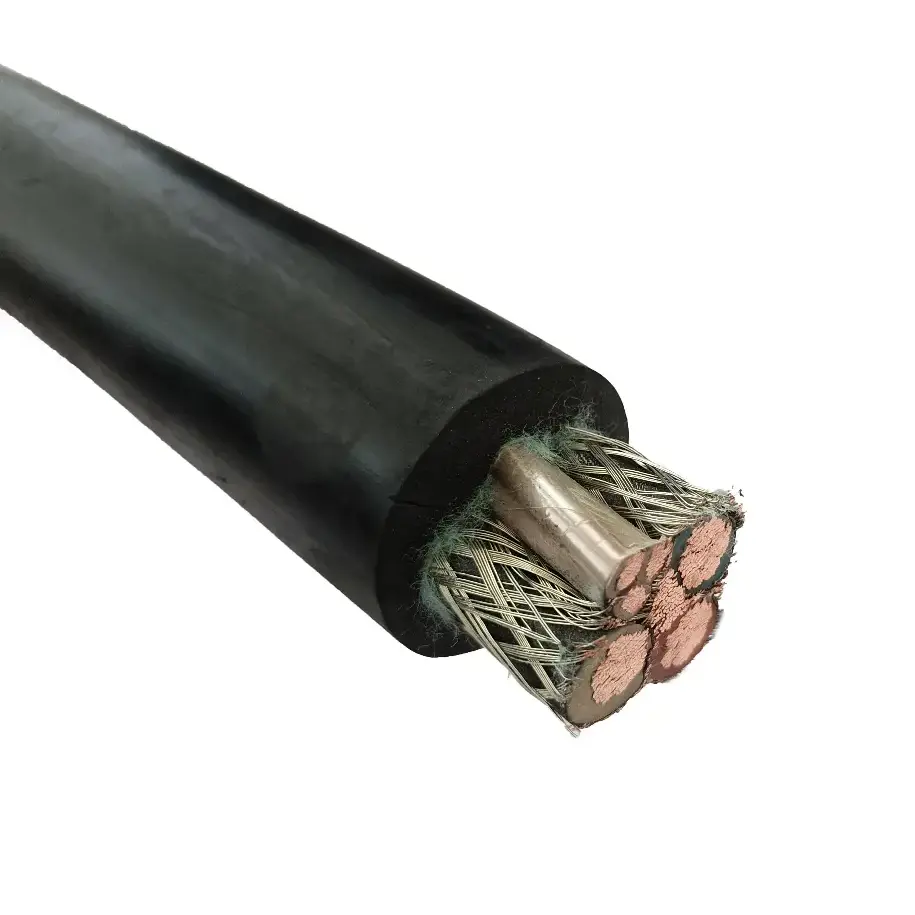

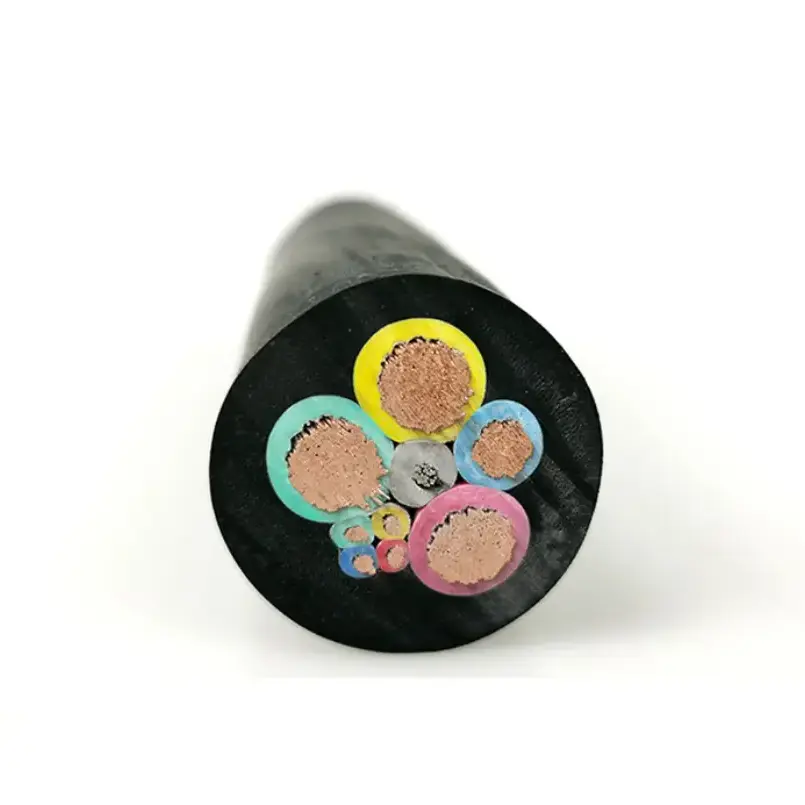

Kabelkonstruksjonen kan forstås gjennom tre funksjonslag: kobberlederen bærer den elektriske belastningen, gummiisolasjonen skiller lederen elektrisk, og den ytre gummikappen beskytter den ferdige kabelen fra det omgivende arbeidsmiljøet.
| Kabeldel | Materiale / Konstruksjon | Rolle i kabelen |
|---|---|---|
| Dirigent | Tinnet glødet kobber med høy renhet | Fleksibel strømførende vei |
| Konduktørstruktur | Flertrådet fintråd fleksibeltrådet | Tillater bøying og bevegelse |
| Isolasjon | Spesiell gummiblanding | Elektrisk separasjon mellom leder og omgivende lag |
| Slire | Kraftig gummikappe for gruvedrift | Beskyttelse mot mekanisk og miljømessig eksponering |
Isolasjonstykkelsen er utformet i henhold til den individuelle spesifikasjonen, mens kappetykkelsen er forsterket for underjordisk slitestyrke. Den ferdige kabeldiameteren avhenger av den valgte kjernekonfigurasjonen. Standard kjernefargeidentifikasjon er tilgjengelig for installasjon og vedlikehold.
Den elektriske spesifikasjonen bestemmes av utstyret og gruvesystemet i stedet for av kabelnavnet alene. Nominell spenning kan tilpasses i henhold til kullgruvedriftskravene, mens gjeldende strømbærende kapasitet er tilpasset lederens tverrsnittsareal.
| Nominell spenning | Tilpasset i henhold til arbeidskravene til kullgruven |
| Nominell strøm/ampacity | Matchet med tilsvarende ledertverrsnittsareal |
| Ledermotstand | Strengt begrenset maksimal verdi ved 20 ℃ (kobber), inspisert per batch |
| Isolasjonsmotstand | Høy isolasjonsmotstand fra spesiell gummiisolasjon |
| Spenningsmotstand | Hver kabel gjennomgår full spenningsmotstandstest før levering |
| Driftsfrekvens | 50/60 Hz |
For en mobil underjordisk applikasjon er elektrisk ytelse bare en del av kabelvalget. Leder, isolasjon og kappe må også vurderes etter hvordan utstyret beveger seg og hvordan kabelen er eksponert under drift.
Gummikappen er spesifisert for motstand mot riving og slitasje og gir beskyttelse mot olje, vann og minekorrosive medier under gjeldende driftsforhold. Der prosjektet krever flammehemmende eller brannhemmende ytelse, bør den påkrevde versjonen bekreftes før produksjon sammen med relevante test- og sertifiseringskrav.
Produktet er beregnet på mobilt underjordisk gruveutstyr som krever en fleksibel strømtilkobling. Typisk utstyr inkluderer kullklippere, transportbånd og andre bevegelige gruvemaskiner.
Den faktiske kabelspesifikasjonen bør være basert på bevegelsen til det tilkoblede utstyret. En kabel som er egnet for en relativt kort bevegelig tilkobling er kanskje ikke egnet for en lengre rute med større eksponering for bøying, sleping eller slitasje. Utstyrsbevegelse, føringsmetode, driftsbelastning og miljøeksponering bør derfor gjennomgås før lederstørrelse og kabelkonstruksjon bekreftes.
Qiancheng kontrollerer produksjonsprosessen fra trekking av råkobbermateriale gjennom fintrådstrenging, gummiisolasjonsekstrudering og mantelstøping til ferdig kabeltesting. Denne sekvensen gjør at lederstrukturen og ferdige dimensjoner kan kontrolleres på forskjellige produksjonsstadier i stedet for kun å stole på endelig visuell inspeksjon.
Ledermotstand og ferdige kabeldimensjoner inspiseres i henhold til gjeldende spesifikasjon, og hver kabel gjennomgår nødvendig spenningsmotstandstest før levering.Qianchengkan gi testsertifikater og tekniske parameterrapporter for den medfølgende spesifikasjonen.
Rå kobbermateriale og produksjonsbilder for trådtrekking er tilgjengelige for produksjonsreferanse. Produktdemonstrasjonsvideoer kan også leveres gjennom selskapets YouTube-kanal. Disse materialene supplerer den tekniske parametertabellen og fabrikkinspeksjonsregistrene ved gjennomgang av produktet.
For et gruveutstyrsprosjekt er følgende informasjon nyttig når du bekrefter kabelen:
| Prosjektinformasjon | Hvorfor det betyr noe |
|---|---|
| Type gruveutstyr | Bestemmer bevegelses- og strømtilkoblingsforholdene |
| Nødvendig spenning | Brukes til å bestemme gjeldende kabelkonstruksjon |
| Utstyrsbelastning | Hjelper med å bestemme nødvendig ledertverrsnitt |
| Kabellengde | Relevant for motstand, spenningsfall og installasjonsarrangement |
| Bevegelsesmønster | Hjelper med å evaluere bøynings-, dra- og reposisjoneringskrav |
| Antall kjerner | Bestemmer den ferdige kabelkonfigurasjonen |
| Mitt miljø | Relevant for kappe, flammehemmende og andre beskyttelseskrav |
| Nødvendig dokumentasjon | Bestemmer gjeldende testrapporter og sertifikater |
Ved å gi utstyrsmodellen eller applikasjonen, nødvendig spenning, belastning, kabellengde og arbeidsforhold, kan Qiancheng gjennomgå spesifikasjonen før produksjon. Der kravet er for fast underjordisk kraftoverføring i stedet for en bevegelig utstyrstilkobling, se XLPE Insulated Mining Power Cable. For utstyrskontroll og signalkretser,Kontrollkablerrekkevidde er også tilgjengelig.
