Skjermet kullskjærer gummikabel

Modeller: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3, etc.

Skjermet kullskjærergummikabel brukes til mobil strømforsyning og kontrollforbindelser på underjordisk kullgruveutstyr som kullklippere. Konstruksjonen kombinerer en flertrådet oksygenfri kobberleder, spesialgummiisolasjon, metallisk skjerming og en høyfast gummikappe. De medfølgende spesifikasjonene dekker flere spenningsnivåer og ledertverrsnitt for applikasjoner hvor kabelen utsettes for gjentatt bevegelse, bøyning, sleping og mekanisk kontakt.

Tabell for produktspesifikasjoner og tekniske parametere

Typiske bruksforhold

Denne kabeltypen er beregnet på underjordisk mobilt gruveutstyr hvor strømkabelen kan bli utsatt for kontinuerlig bevegelse og mekanisk påkjenning. Den faktiske spesifikasjonen bør velges i henhold til utstyrsspenning, strømbehov, ledertverrsnitt, kjernekonfigurasjon og installasjonsforhold.

1. Fullt mekaniserte kullgruveflater

Kullklippere og annet mobilt utstyr krever kabelkonstruksjoner som tåler gjentatte bevegelser langs arbeidsflaten. Den fleksible lederen og gummikappen er egnet for kabelføringsforhold som involverer bøyning, trekking og kontakt med omgivende utstyr.

2. Mobilt underjordisk elektrisk utstyr

Kabelen kan også vurderes for strøm- og kontrollforbindelser på annet mobilt gruveutstyr når dens nominelle spenning, kjernearrangement og mekaniske krav samsvarer med installasjonen. Utstyrstype og tilkoblingskonfigurasjon bør bekreftes før spesifikasjon.

3. Områder med elektromagnetisk interferens

Det metalliske skjermingslaget gir en ledende barriere rundt kabelkjernene og kan bidra til å redusere effekten av elektromagnetisk interferens på kontroll- og signalkretser. Krav til skjerming bør evalueres sammen med utstyrsdesign og jordingsarrangement.

4. Våte, støvete og mekanisk krevende gruveområder

Gummiisolasjonen og ytterkappen er beregnet for underjordiske miljøer hvor fuktighet, støv, sleping og mekanisk kontakt kan oppstå. Kabelvalg bør fortsatt ta hensyn til faktisk vanneksponering, installasjonsvei, temperatur og mekanisk belastning på stedet.

Viktige tekniske vurderinger

For valg av kullgruvekabel er ikke elektriske karakterer alene tilstrekkelig. Kabelkonstruksjon, installasjonsbevegelse, skjermingskrav og miljøforhold bør kontrolleres mot utstyr og gruveoppsett før bestilling.

1. Elektrisk klassifisering og lederstørrelse

Det tilgjengelige spenningsområdet inkluderer 0,38/0,66 kV, 0,66/1,14 kV og 1,9/3,3 kV, med ledertverrsnitt oppført fra 16 mm² til 120 mm² i den medfølgende spesifikasjonen. Den passende størrelsen avhenger av utstyrsbelastningen, tillatt spenningsfall, kabellengde og installasjonsforhold.

2. Fleksibel konstruksjon for mobilt utstyr

Gjentatte bevegelser stiller andre mekaniske krav til en mobil gruvekabel enn til en fastmontert kabel. Den flertrådede kobberlederen og gummikonstruksjonen er beregnet for bruksområder som involverer gjentatt bøyning og torsjon.

3. Skjerming for kontroll- og signalkretser

Kabelen har en sammensatt metallisk skjerm med kobbertrådfletting og fiber. For installasjoner som bærer styresignaler nær elektrisk utstyr med høy effekt, bør skjermingsarrangementet tilpasses utstyrets jordings- og kontrollsystemkrav.

4. Slirebeskyttelse

Den ytre gummikappen er spesifisert som slitesterk, oljebestandig, dragbestandig og slagfast. Disse egenskapene er relevante der kabelen føres nært mobilt maskineri eller utsettes for gjentatt mekanisk kontakt.

5. Flammehemmende ytelse

Den medfølgende spesifikasjonen angir samsvar med MT 386 krav til flammehemmende gruvedrift, inkludert selvslukking etter fjerning av flammen. Prosjektdokumentasjon og gjeldende kabelspesifikasjoner bør kontrolleres når en gruve krever spesifikk sertifisering eller testregistrering.

Kvalitet og dokumentasjon

For anskaffelse av gruvekabel bør teknisk verifisering dekke produktmodellen, nominell spenning, ledertverrsnitt, kjernekonfigurasjon, elektriske testkrav og gjeldende gruvestandarder. Disse detaljene gir et praktisk grunnlag for å matche kabelen med utstyret og installasjonsforholdene i stedet for å velge kun etter nominell spenning.

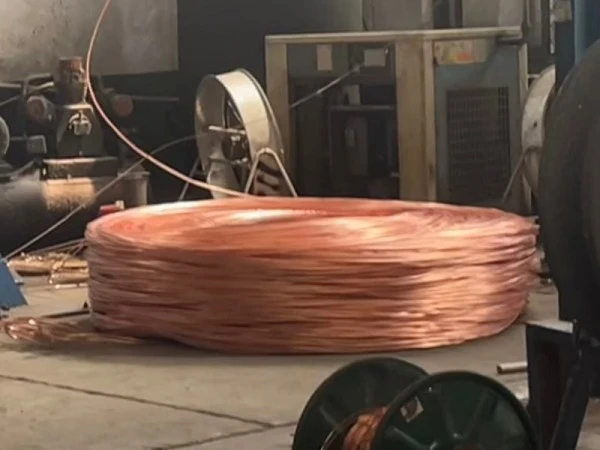

Qianchengs kabelproduksjon og inspeksjonsprosess kan dokumenteres i henhold til gjeldende produktspesifikasjoner og prosjektkrav. Testposter, tekniske parametere og andre støttedokumenter kan gjennomgås som en del av anskaffelses- og akseptprosessen der det er nødvendig.

Hvorfor konstruksjon er viktig i kullgruveapplikasjoner

1. Fleksibel konduktorkonstruksjon

Den flertrådede oksygenfrie kobberlederen er ment å imøtekomme gjentatt bøyning og vridning under bruk av mobilt utstyr. Lederstørrelse kan velges i henhold til nødvendig elektrisk belastning og kabelspesifikasjon.

2. Kombinert strøm- og kontrollkonfigurasjon

Den medfølgende spesifikasjonen inkluderer sammensatte kraftkjerne- og kontrollkjernekonstruksjoner. Denne konfigurasjonen kan forenkle kabelføring der det kreves både strøm- og kontrolltilkoblinger, underlagt utstyrets tilkoblingskrav.

3. Metallisk skjerming

Skjermingsstrukturen er relevant for installasjoner hvor strømkabler og kontrollkretser opererer i samme mobile utstyrsmiljø. Effektiviteten avhenger av hele systemdesignet, inkludert skjermavslutning og jording.

4. Gummiisolasjon og kappe

Gummimaterialer brukes både til isolasjon og det ytre beskyttelseslaget. Den spesifiserte konstruksjonen gir motstand mot ekstrudering, riving, slitasje, olje og slag for de krevende mekaniske forholdene knyttet til mobilt underjordisk utstyr.

FAQ

Q1: Hvilken spenning og lederstørrelser er tilgjengelige?

A: De medfølgende spesifikasjonene dekker merkespenninger på 0,38/0,66 kV, 0,66/1,14 kV og 1,9/3,3 kV, med ledertverrsnitt fra 16 mm² til 120 mm². Spesifikke kjernearrangementer og modeller bør bekreftes i henhold til utstyret og applikasjonen.

Q2: Hva er skjermingsstrukturen som brukes i denne kabelen?

A: Kabelen bruker en sammensatt metallisk skjerm som består av kobbertrådfletting og fiber. Den er ment å redusere elektromagnetisk interferens som påvirker kretsene i kabelen, mens den generelle skjermingsytelsen også avhenger av riktig installasjon og jording.

Q3: Hvor brukes denne typen gruvekabel vanligvis?

A: Skjermet kullskjærergummikabel er hovedsakelig assosiert med mobilt underjordisk gruveutstyr og arbeidsflater for kullgruvedrift. Det kan vurderes for kullklippere og annet mobilt utstyr når spenning, lederstørrelse, kjernekonfigurasjon og mekaniske krav er kompatible.

Q4: Hva bør bekreftes før du bestiller?

A: Bekreft utstyrets nominelle spenning, ledertverrsnitt, antall og type kjerner, kabellengde, skjermingskrav, installasjonsmetode og miljøforhold. For gruveprosjekter bør de nødvendige standarder, sertifikater og testdokumentasjon også bekreftes før produksjon eller forsendelse.

Q5: Har kabelen flammehemmende ytelse?

A: Den medfølgende tekniske spesifikasjonen sier at kabelen overholder MT 386 flammehemmende krav til gruvedrift og er selvslukkende etter fjerning av flammen. Eventuelle prosjektspesifikke sertifiserings- eller testkrav bør bekreftes mot den eksakte kabelmodellen og gjeldende spesifikasjoner.

Q6: Kan Qiancheng levere tekniske dokumenter for prosjektanskaffelser?

A: Tekniske parametere og støttedokumentasjon kan leveres i henhold til den valgte modellen og prosjektkravene. For et tilbud eller spesifikasjonsgjennomgang er det nyttig å oppgi nødvendig spenning, lederstørrelse, kjernekonfigurasjon, mengde og bruksbetingelser.
