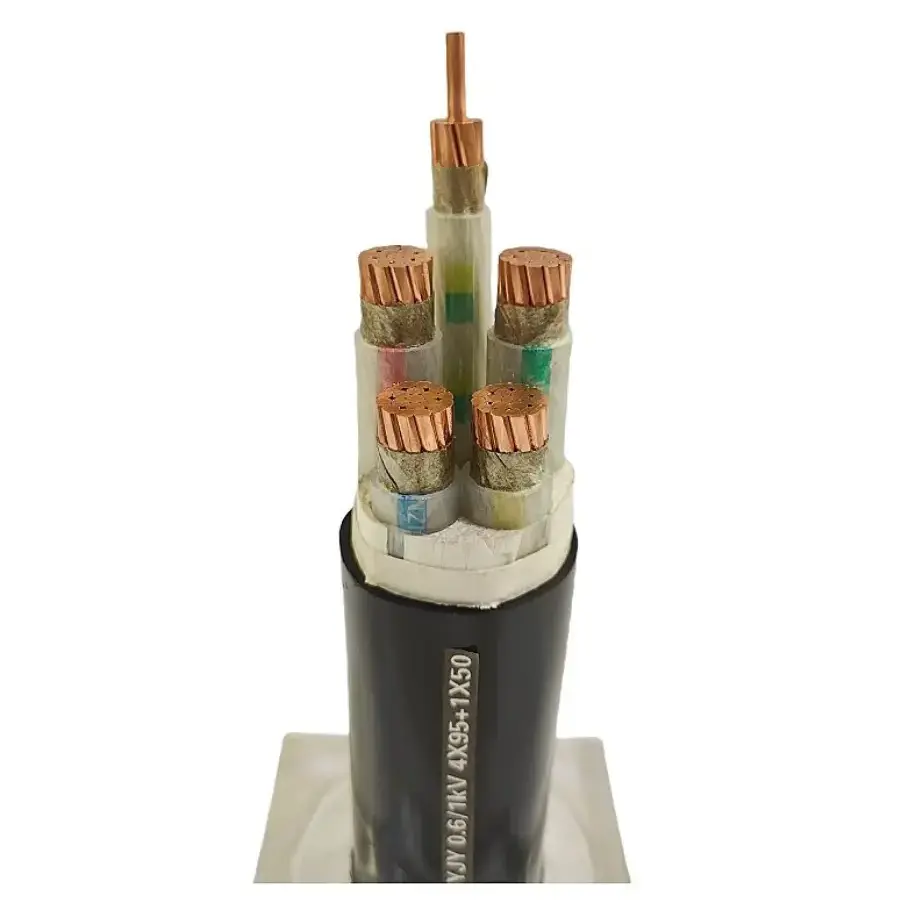

Qianchengproduserer Coal Mine Power Cables for lavspent kraftoverføring og utstyrsforbindelser i underjordiske kullgruveapplikasjoner. Kabelen bruker en kobberleder med XLPE-isolasjon og kan produseres med solide eller flertrådede lederstrukturer i henhold til ønsket spesifikasjon. Ledertverrsnitt, isolasjonsdimensjoner og elektriske parametere styres mot gjeldende produktkrav, med dimensjons- og elektrisk inspeksjon utført før levering.
For underjordiske gruvekraftprosjekter avhenger kabelvalg av mer enn lederstørrelse. Nødvendig spenning, strømbærende kapasitet, lederstruktur, installasjonsmetode, mekaniske forhold og gjeldende krav til flammehemmende midler bør vurderes sammen. Qiancheng tilbyr forskjellige lederstørrelser og konstruksjonsalternativer slik at kabelspesifikasjonen kan tilpasses de faktiske kravene til gruvekraftdistribusjon og utstyrstilkobling.
Lederen er laget av kobber med høy renhet og er tilgjengelig i solid eller flertrådet konstruksjon. Det oppgitte ledertverrsnittsområdet er 1,5~120 mm² for den detaljerte lederkonfigurasjonen, mens produktdimensjonstabellen nedenfor viser spesifikasjoner fra 10 mm² til 300 mm². Lederstrukturen varierer etter spesifikasjon, med minimum antall ledninger, lederdiameter og XLPE-isolasjonstykkelse definert for hver størrelse.
For eksempel har 1,5 mm² enkeltkjernet konfigurasjon en ytre lederdiameter på 1,36±0,02 mm, mens 1,5(B)-trådet konfigurasjon bruker 7 ledninger med en ytre lederdiameter på 1,56±0,02 mm. XLPE isolasjonstykkelse varierer fra 0,7 mm til 1,2 mm i henhold til spesifisert lederstørrelse.
| Nominell seksjon (mm²) | Minimum antall lederkabler | Lederens ytre diameter (mm) | Nominell tykkelse på XLPE-isolasjon (mm) | Omtrentlig ytre diameter på isolasjon (mm) | Maksimal ledermotstand ved 20 ℃ (Ω/km), kobber |
|---|---|---|---|---|---|
| 10 | 6 | 3,90±0,10 | 1 | 5.9 | 1.83 |
| 16 | 6 | 5,00±0,10 | 1 | 7 | 1.15 |
| 25 | 6 | 6,10±0,10 | 1.2 | 8.5 | 0.727 |
| 35 | 6 | 7,10±0,10 | 1.2 | 9.5 | 0.524 |
| 50 | 6 | 8,20±0,15 | 1.4 | 11 | 0.387 |
| 70 | 12 | 9,80±0,15 | 1.4 | 12.6 | 0.268 |
| 95 | 15 | 11,60±0,15 | 1.6 | 14.8 | 0.193 |
| 120 | 18 | 13,20±0,15 | 1.6 | 16.4 | 0.153 |
| 150 | 18 | 14,80±0,20 | 1.8 | 18.4 | 0.124 |
| 185 | 30 | 16,80±0,20 | 2 | 20.8 | 0.0991 |
| 240 | 34 | 19,40±0,20 | 2.2 | 23.8 | 0.0754 |
| 300 | 42 | 22.00±0.25 | 2.4 | 26.8 |
Ledermotstandsverdiene i tabellen er maksimale verdier ved 20 ℃ for de oppførte kobberspesifikasjonene. For prosjektvalg bør ledertverrsnitt tilpasses med nødvendig belastningsstrøm, installasjonsforhold og tillatt spenningsfall i stedet for å velges av tverrsnitt alene.
| Punkt | Spesifikasjon |
|---|---|
| Nominell spenning | Tilpasset i henhold til gruvekrav |
| Ampasitet | Matchet med ledertverrsnitt |
| Ledermotstand | Strengt kontrollert maksverdi ved 20 ℃ (kobber), se dimensjonsparametertabellen |
| Isolasjonsmotstand | Høy isolasjonsmotstand med XLPE-materiale |
| Spenningsmotstand | Bestå full tåle spenningstest før levering |
| Driftsfrekvens | 50/60 Hz |
| Ledermateriale | Kobber med høy renhet |
| Konduktørstruktur | Solid / strandet |
| Tverrsnittsareal | 1,5~120 mm² |
| Lederens diameter | Streng toleransekontroll |
| Antall lederkabler | 1 / 6 / 7 / 12 / 15 / 18 ledninger for forskjellige spesifikasjoner |
Isolasjonssystemet bruker XLPE (kryssbundet polyetylen), med en nominell isolasjonstykkelse på 0,7~1,2 mm i henhold til kabelspesifikasjonen. Den omtrentlige ytre diameteren på isolasjonen er 3,0~15,8 mm, mens den totale ferdige kabeldiameteren avhenger av den endelige kabelstrukturen.
| Ytelseselement | Spesifisert verdi eller krav |
|---|---|
| Maksimal lederdriftstemperatur | 90 ℃ |
| Kortslutningstemperatur | 250 ℃ |
| Flammehemming | Flammehemmende kvalitet valgfritt for underjordisk gruve |
| Mekanisk ytelse | God strekk- og slitestyrke for underjordisk legging |
Flammehemmende konstruksjon kan spesifiseres for underjordiske gruvedriftsapplikasjoner der prosjektet krever ytterligere flammehemmende ytelse. Gjeldende kabelkvalitet og testkrav bør bekreftes i henhold til gruveinstallasjonsmiljøet og prosjektspesifikasjonen.
Qianchengs produksjonsprosess dekker tegning av råkobbermateriale, ledertråding, XLPE-ekstrudering og testing av ferdige kabeler. Lederdimensjoner, isolasjonsdimensjoner og elektriske egenskaper kontrolleres under produksjon og sluttkontroll i henhold til gjeldende spesifikasjon.
Før forsendelse gjennomgår kabelen elektrisk og dimensjonell inspeksjon, inkludert nødvendig tålespenningstest. Qiancheng kan gi fabrikktestsertifikater sammen med dimensjons- og tekniske parameterrapporter for tilsvarende spesifikasjoner. Disse registreringene hjelper prosjektkjøpere og tekniske team med å verifisere den leverte kabelen mot de avtalte produktparametrene.
Rå kobbermateriale og produksjonsbilder for trådtrekking er tilgjengelige som en del av produksjonsinformasjonen. Produktdemonstrasjonsvideoer kan også leveres gjennom Qianchengs YouTube-kanal for å vise produksjonen og produktdetaljene.
Kabelen er beregnet for underjordisk strømforsyning til kullgruve og strømtilkoblinger for gruveutstyr. Typiske valgbetraktninger inkluderer tilkoblet utstyrsbelastning, nødvendig ledertverrsnitt, merkespenning, kabelføringsforhold, mekanisk eksponering og om en flammehemmende spesifikasjon er nødvendig.
For applikasjoner som involverer kontroll og signaloverføring i stedet for primær strømforsyning, tilbyr Qiancheng ogsåKontrollkabler. For overliggende kraftoverføringsprosjekter er ACSR luftkabel en annen produktkategori tilgjengelig fra Qiancheng.
Når du spesifiserer kraftkabler for kullgruve, bør følgende informasjon bekreftes før produksjon:
Ved å oppgi disse detaljene kan kabelspesifikasjonen kontrolleres mot den faktiske gruvekraftdistribusjonen eller utstyrstilkoblingskravene før en bestilling bekreftes.
