Qiancheng, en kabelprodusent i Kina, levererAluminium PVC isolert rund ledningfor fast lavspent kraftdistribusjon og konstruksjonsledninger. Denne kabelen har en aluminiumsleder, PVC-isolasjon og en beskyttende ytre kappe, og kombinerer lettvektskonstruksjon med praktisk elektrisk isolasjon. Å forstå spesifikasjonene, installasjonskravene og ytelsesegenskapene hjelper ingeniører, entreprenører og innkjøpsteam å velge riktig kabel for pålitelige elektriske systemer.
Aluminium PVC-isolert rund ledning er designet for faste elektriske installasjoner der ledervekt, isolasjonsbeskyttelse og prosjektkostnad er viktige hensyn. Qianchengs BLVV-modell har en enkjernet aluminiumsleder med PVC-isolasjon og en ytre PVC-kappe, vurdert til 300/500V. Tilgjengelige ledertverrsnitt varierer fra 2,5 mm² til 70 mm² i de oppførte spesifikasjonene. Denne veiledningen forklarer kabelens konstruksjon, tekniske parametere, viktige fordeler, applikasjonsscenarier, utvalgskriterier og installasjonsforholdsregler for å hjelpe kjøpere med å ta informerte beslutninger.

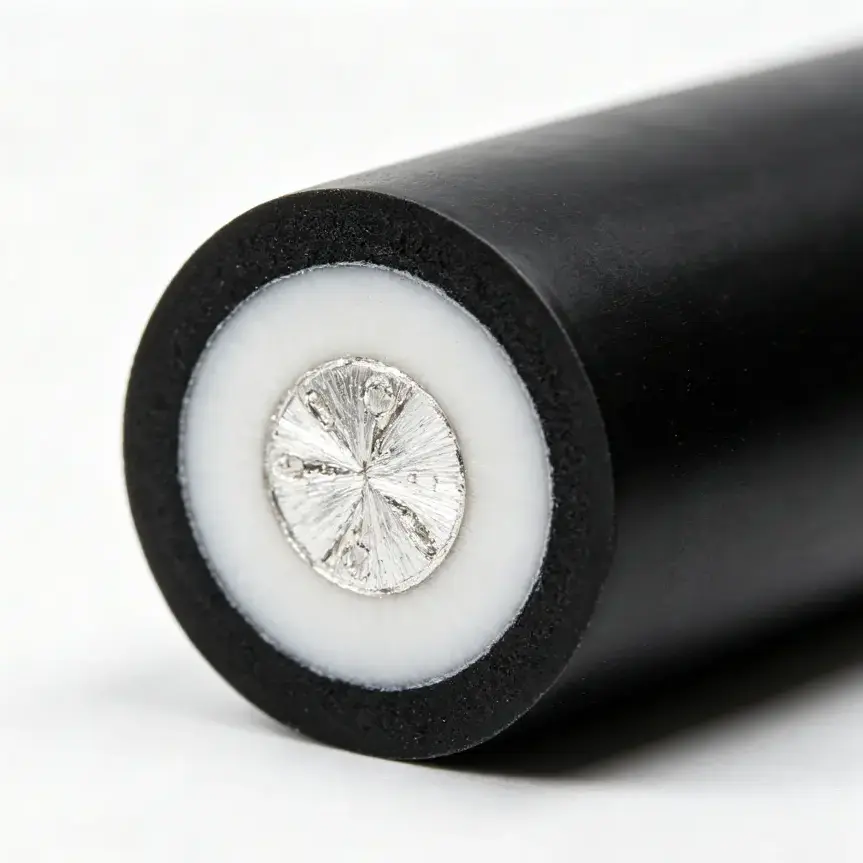

Aluminium PVC-isolert rund ledning er en elektrisk kabel som bruker aluminium som ledende materiale og polyvinylklorid (PVC) som isolasjon. I BLVV-konstruksjonen som tilbys av Qiancheng, gir en ytre kappe av PVC et ekstra beskyttende lag rundt den isolerte lederen.
Kabelen er beregnet for faste elektriske lavspenningsinstallasjoner. Dens nominelle spenning er 300/500V, noe som gjør korrekt bruk og samsvar med lokale elektriske forskrifter avgjørende når den spesifiseres for et prosjekt.
Kombinasjonen av aluminium og PVC imøtekommer flere praktiske krav:
Det er viktig å skille dette produktet fra aluminiumskabler med XLPE-isolasjon, pansrede strømkabler og fleksible ledninger. Deres elektriske karakterer, temperaturgrenser, mekaniske egenskaper og installasjonsmetoder kan variere betydelig.
For produktspesifikk informasjon, besøk Qianchengs produktside for aluminium PVC-isolert rundtråd.
Kabelens ytelse avhenger av samspillet mellom dens leder, isolasjon og ytre kappe. Hver komponent har en annen funksjon, og hele strukturen må oppfylle kravene til den tiltenkte installasjonen.
Aluminiumslederen fører elektrisk strøm gjennom kretsen. Sammenlignet med kobber er aluminium lettere i volum, noe som kan være fordelaktig ved håndtering av lange kabelstrekninger eller transport av betydelige mengder kabel. Imidlertid har aluminium høyere elektrisk resistivitet enn kobber, så lederdimensjonering må ta hensyn til strøm, spenningsfall og installasjonsforhold.
Den primære PVC-isolasjonen omgir lederen og gir elektrisk separasjon. Tykkelsen må samsvare med spesifisert kabeldesign og gjeldende produktstandard. Skadet isolasjon, uegnede driftstemperaturer eller feil installasjon kan kompromittere elektrisk sikkerhet.
Den eksterne PVC-kappen legger til et lag med beskyttelse mot vanlig mekanisk kontakt og miljøeksponering. Selv om PVC kan tilby nyttig motstand mot fuktighet og slitasje, avhenger det faktiske beskyttelsesnivået av materialsammensetning, kabeldesign og driftsmiljø. En vanlig PVC-kappe bør ikke automatisk antas å gi UV-motstand, flammehemmende ytelse eller egnethet for direkte nedgraving.
Den resulterende enkeltkjernede, runde konstruksjonen er beregnet for egnede applikasjoner med faste ledninger i stedet for ubegrenset bruk i alle innendørs eller utendørs miljøer.
Tekniske data bør gjennomgås før du bestiller en elektrisk kabel. Følgende tabell oppsummerer BLVV-spesifikasjonene publisert av Qiancheng. Verdiene er produktreferansedimensjoner, ikke universelle karakterer for hver PVC-aluminiumskabel.
| Nominelt tverrsnitt | Minimum antall ledertråder | Isolasjonstykkelse (mm) | Hylsetykkelse (mm) | Maksimal ytre diameter (mm) | Referansevekt (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Viktig spesifikasjonsmerknad:Den publiserte tabellen identifiserer minimum antall ledertråder for hver størrelse. Kjøpere bør bekrefte den nøyaktige lederkonstruksjonen, gjeldende standarder, nominell driftstemperatur, strømbærende kapasitet og eventuelle nødvendige testrapporter med leverandøren før de legger inn en bestilling.
For eksempel er den ytre diameteren og referansevekten nyttige for å estimere kabelføringsplass, transportbelastninger og materialmengder. De fastslår ikke uavhengig om en kabel trygt kan bære en bestemt elektrisk belastning.
Aluminiums lave tetthet er en praktisk fordel i prosjekter som involverer store kabelmengder. Sammenlignet med en kobberleder med tilsvarende elektrisk funksjon, kan en aluminiumsleder av passende størrelse redusere ledervekten. Den endelige kabel-vekt-sammenligningen må bruke elektrisk egnede lederstørrelser i stedet for bare å sammenligne like tverrsnittsarealer.
Isolasjonen og ytre kappe utfører komplementære funksjoner. Primær isolasjon gir elektrisk separasjon, mens kappen gir ekstern beskyttelse. Dette arrangementet kan være nyttig i faste installasjoner hvor kabelen er installert i henhold til de nominelle forholdene og beskyttet mot overdreven mekanisk påkjenning.
Det listede området fra 2,5 mm² til 70 mm² gir kjøpere flere alternativer for ulike kretskrav. En mindre leder kan passe til en relativt lav belastningskrets, mens en større leder kan vurderes for høyere belastninger eller lengre kabelruter. Endelig utvelgelse må baseres på ingeniørberegninger og gjeldende regelverk.
Vanlige størrelsesalternativer kan forenkle spesifikasjonssammenligninger og materialplanlegging. For prosjekter som krever spesielle lengder, mengder, emballasje eller alternativer for flammehemmende materialer, bør kjøpere bekrefte tilgjengelighet og tekniske krav med Qiancheng før produksjon eller forsendelse.
Disse fordelene er mest meningsfulle når kabelen er tilpasset den tiltenkte bruken. Ingen ledermateriale eller isolasjonsstruktur kan kompensere for feil dimensjonering, dårlige tilkoblinger eller uegnede installasjonsforhold.
Qianchengs BLVV-kabel er beregnet for egnede faste lavspentkablingsapplikasjoner. Avhengig av gjeldende regelverk og bekreftet produktspesifikasjon, inkluderer potensielle bruksområder:
Før du spesifiserer kabelen for utendørs installasjoner, sjekk om den spesielle PVC-formuleringen og kabeldesignen er godkjent for forventet eksponering. For direkte nedgraving, miljøer med stor påvirkning, farlige steder eller applikasjoner som krever en spesiell brannytelsesklassifisering, kan en spesialdesignet og hensiktsmessig sertifisert kabel være nødvendig.
Å velge en passende kabel krever mer enn å matche et nominelt tverrsnittsareal til en forventet strøm. En pålitelig utvelgelsesprosess tar hensyn til den komplette elektriske kretsen og dens installasjonsmiljø.
Kontroller at 300/500V-klassifiseringen er egnet for kretsen og den gjeldende elektriske koden. Ikke anta at en kabel er egnet for en annen spenningsklasse bare fordi dens fysiske konstruksjon ser lik ut.
Bestem forventet belastningsstrøm, kretslengde, omgivelsestemperatur, installasjonsmetode, gruppering med andre kabler og tillatt spenningsfall. Aluminiums elektriske motstand er høyere enn kobbers, så en direkte erstatning av størrelse for størrelse er kanskje ikke hensiktsmessig.
Identifiser potensiell eksponering for fuktighet, sollys, kjemikalier, slitasje, støt og varme. Bekreft om ekstra kanal, kanal, støtte eller mekanisk beskyttelse er nødvendig.
Aluminiumsledere krever terminaler og kontakter som er spesielt egnet for aluminium. Bekreft tillatt lederstørrelse, terminalmateriale, klargjøringsmetode og tiltrekkingsmoment. Feilkoblinger kan forårsake for stor motstand og overoppheting.
Før du bekrefter en bestilling, be om teknisk datablad, gjeldende produktstandarder, testdokumentasjon, emballasjedetaljer og leveringsplan. For større prosjekter, bekreft at den medfølgende kabelmerkingen og batchdokumentasjonen samsvarer med den godkjente spesifikasjonen.
Riktig installasjon er avgjørende for å oppnå pålitelig elektrisk ytelse. Selv en kabel produsert i henhold til riktig spesifikasjon kan bli usikker hvis den installeres eller termineres feil.
Der aluminiumsledere kobles til kobberledere, bruk godkjente kontakter designet for den spesifikke kombinasjonen av materialer. Tilkoblingsmetoden må adressere kompatibilitet, kontaktmotstand og eventuelle forberedelseskrav spesifisert av kontaktprodusenten.
For prosjekter med krevende brannsikkerhetskrav, bekrefter den nøyaktige flammehemmende klassifiseringen og underbyggende testbevis. En PVC-kappe alene fastslår ikke at kabelen oppfyller en bestemt brannsikkerhetsstandard.
Den publiserte produktbeskrivelsen spesifiserer en nominell spenning på 300/500V. Kontroller alltid produktmerkingen og dokumentasjonen mot kravene til den tiltenkte kretsen før installasjon.
Aluminium gir lavere tetthet og kan redusere ledervekten, noe som er nyttig for håndtering og transport. Imidlertid har aluminium høyere elektrisk resistivitet enn kobber. Lederstørrelse, terminalkompatibilitet og installasjonskrav må derfor vurderes nøye.
Qianchengs publiserte BLVV-spesifikasjonstabell viser nominelle tverrsnitt på 2,5, 4, 6, 10, 16, 25, 35, 50 og 70 mm². Bekreft gjeldende tilgjengelighet og eventuelle spesielle krav til størrelse eller lengde direkte med leverandøren.
Det kan være egnet for visse utendørs faste ledningsapplikasjoner når produktspesifikasjonen og installasjonsforholdene tillater det. Direkte sollys, vanneksponering, temperatur og mekanisk skade må vurderes. Ikke anta at alle PVC-mantlede kabler er egnet for langvarig UV-eksponering eller direkte nedgraving.
Nei. Flammehemmende ytelse avhenger av den spesifikke materialsammensetningen, kabeldesign og gjeldende teststandard. Hvis flammehemmende ytelse er nødvendig, be om bekreftelse av den medfølgende versjonen og tilhørende testdokumentasjon.
Valget bør ta hensyn til laststrøm, kabellengde, spenningsfall, omgivelsestemperatur, installasjonsmetode, kabelgruppering og lokale elektriske krav. En kvalifisert elektrisk designer bør verifisere den endelige lederstørrelsen i stedet for å stole på nominelt tverrsnitt alene.
Oppgi kabelmodell, merkespenning, ledertverrsnitt, nødvendig lengde, total mengde, installasjonsmiljø, gjeldende standard, destinasjonsmarked, emballasjekrav og eventuelle spesielle ytelseskrav. Denne informasjonen hjelper leverandøren med å vurdere spesifikasjonskompatibilitet og utarbeide et mer nøyaktig tilbud.
Aluminium PVC-isolert rund ledning er et praktisk alternativ for egnede faste lavspentinstallasjoner som krever en lett leder og en beskyttende PVC-isolasjons- og mantelstruktur. Vellykket spesifikasjon avhenger av mer enn pris: spenningsklassifisering, lederdimensjonering, tilkoblingskompatibilitet, miljøeksponering og samsvarsdokumentasjon påvirker langsiktig ytelse.
Qiancheng gir BLVV-kabelspesifikasjoner for prosjektevaluering, med oppførte lederstørrelser fra 2,5 mm² til 70 mm². Hvis du kjøper kabel til en bygning, fabrikk eller et elektrisk distribusjonsprosjekt, bør du se gjennom dine tekniske krav før du velger den endelige modellen. Besøk produktsiden for aluminium PVC-isolert rundtråd for å se gjennom tilgjengelig informasjonkontakt ossmed ønsket størrelse, spenning, mengde, installasjonsforhold og leveringsdestinasjon. Qianchengs team kan hjelpe deg med å diskutere passende spesifikasjoner og tilbudsdetaljer for prosjektet ditt.
