Flammehemmende XLPE kobberkontrollkabel

Produktmodeller: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP, etc.

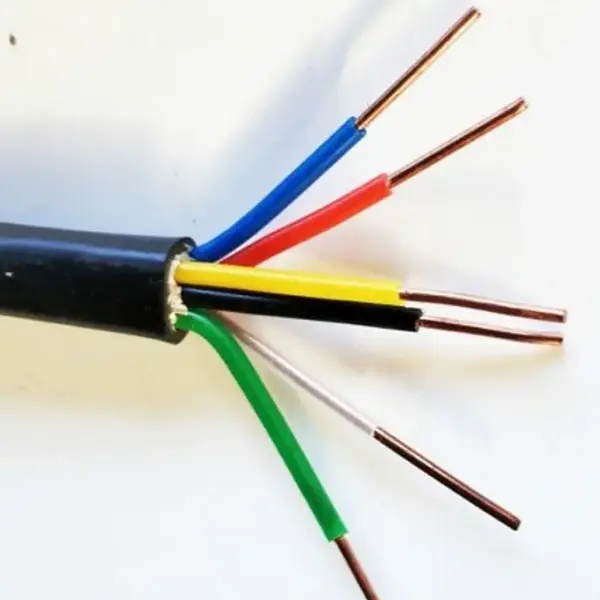

Flammehemmende XLPE kobberkontrollkabel brukes i lavspentkontroll- og signalkretser der flammeutbredelsen må begrenses. Standardkonstruksjonen kombinerer en oksygenfri kobberleder med XLPE-isolasjon og en flammehemmende ytre kappe, med solide eller fleksible lederkonfigurasjoner tilgjengelig for ulike ledningskrav. Skjermede og pansrede versjoner utvider rekkevidden til installasjoner der elektromagnetisk interferens eller mekanisk beskyttelse også må vurderes.

XLPE-isolasjonen er spesifisert for en maksimal langtidsdriftstemperatur på 90 °C, mens kabelen er tilgjengelig i 450/750V-konfigurasjoner med flere kjernetall og ledertverrsnitt. Z(A, B, C) flammehemmende kvaliteter, skjerming, armering og spesielle lengder kan velges i henhold til kontrollkretsen og leggeforholdene.

Produktspesifikasjoner, dimensjoner og teknisk parametertabell

Konstruksjon og ytelse

1. XLPE-isolasjon for ledninger for forhøyet temperaturkontroll

Isolasjonssystemet er basert på tverrbundet polyetylen i stedet for konvensjonell PVC-isolasjon. I henhold til de medfølgende spesifikasjonene har XLPE-laget en maksimal langtidsdriftstemperatur på 90 °C og en kortsiktig overbelastningstoleranse på 130 °C. Dette gjør konstruksjonen hensiktsmessig for kontrollutstyr og elektriske installasjoner hvor kabelen kan oppleve høyere driftstemperaturer.

2. Kobberledere for kontroll- og signalkretser

Lederspesifikasjonen dekker 99,99 % oksygenfritt kobber med høy renhet, med klasse 1 solide ledere og klasse 5 fleksible ledere tilgjengelig. Valget mellom stiv og fleksibel konstruksjon kan tilpasses ledningsmetode, klemmearrangement og installasjonsplass.

3. Flammehemmende kappe og valgfri beskyttelse

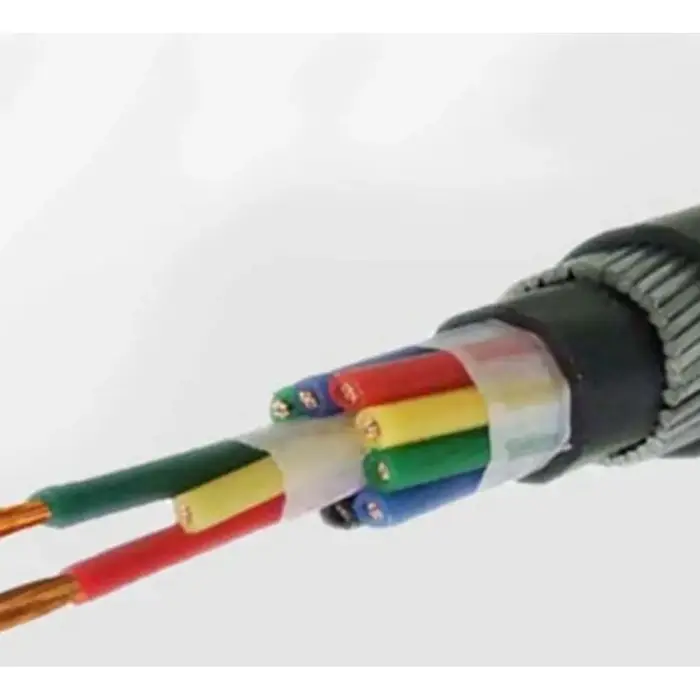

Den ytre kappen kan være flammehemmende PVC eller polyetylen (polyolefin), med Z(A, B, C) flammehemmende kvaliteter tilgjengelig. Skjermet ZR-KYJYP og pansrede ZR-KYJV22 eller ZR-KYJY23 konfigurasjoner dekker ytterligere installasjonskrav. Skjerming er aktuelt der elektromagnetisk interferens må kontrolleres, mens stålbåndpanser gir mekanisk beskyttelse for spesifiserte leggeforhold.

Velge kabelkonfigurasjon for installasjonen

Den riktige konstruksjonen avhenger av mer enn lederstørrelse. Kjernemengde skal samsvare med antall kontroll- eller signalkretser, mens lederklassen skal samsvare med installasjonsmetoden. For kabelbakker og innendørs faste ledninger kan en upansret konstruksjon være tilstrekkelig. Skjermede versjoner kan vurderes for kretser påvirket av elektromagnetisk interferens, mens pansrede versjoner er beregnet for installasjoner hvor kabelen er utsatt for mekanisk trykk eller direkte nedgravingsforhold.

For prosjekter som krever reduserte røyk- og halogenegenskaper, bør den tilgjengelige WDZ-røykfattige flammehemmende versjonen spesifiseres separat. Minimum bøyeradius må også vurderes under ruting: de medfølgende datalistene er ≥6 ganger kabelens ytre diameter for upansrede versjoner, ≥8 ganger for den skjermede versjonen og ≥12 ganger for de pansrede versjonene.

Typiske applikasjoner

1. Brannvern og bygningskontrollsystemer

Flammehemmende XLPE-kontrollkabler kan integreres i lavspentkontrollkretser for brannvernutstyr, bygningsautomasjon og tilhørende elektriske systemer. Kjernemengde og lederstørrelse bør tilpasses til kontrollutstyret og kretsarrangementet i stedet for kun å velges etter total kabeldiameter.

2. Fotovoltaisk og energilagringsutstyr

Styreskap, inverterrelatert utstyr og energilagringssystemer kan inneholde flere lavspentsignal- og kontrollkretser innenfor et begrenset installasjonsområde. XLPE-isolasjon gir et høyere spesifisert driftstemperaturområde enn PVC-kontrollkablene som vanligvis brukes for applikasjoner med lavere temperatur, underlagt den faktiske kabelspesifikasjonen og driftsforholdene.

3. Industriell automasjon og prosessutstyr

Kabelserien kan brukes til styrekretser tilknyttet motorer, pumper, vifter, maskinverktøy, PLS-skap og annet industrielt utstyr. Fleksible lederversjoner er nyttige der ruting krever større kabelfleksibilitet, mens skjermede konstruksjoner kan vurderes for signalkretser utsatt for elektromagnetisk interferens.

4. Underjordiske verktøy og infrastrukturinstallasjoner

Pansrede ZR-KYJV22- og ZR-KYJY23-konfigurasjoner gir et alternativ for installasjoner som krever ekstra mekanisk beskyttelse, inkludert spesifiserte direkte nedgravingsapplikasjoner. Upansrede versjoner kan brukes i kabelbakker, innendørs rør og kabelgrøfter der mekanisk beskyttelse allerede er gitt ved installasjonsmetoden.

5. Kraftutstyr og eksportorienterte prosjekter

For nettstasjoner, kraftverk, elektrisk utstyr og utenlandske prosjekter bør den nødvendige kabelspesifikasjonen bekreftes mot prosjektstandard, spenningsklasse, installasjonsmetode og dokumentasjonskrav. Produktdokumentasjon, testregistreringer og spolemballasje kan ordnes i henhold til leveransekravene til prosjektet.

Teknisk verifisering før bestilling

For et kontrollkabelprosjekt er den mest nyttige informasjonen å bekrefte før produksjon nødvendig spenning, lederklasse, tverrsnitt, antall kjerner, flammehemmende karakter og leggemiljø. Skjerming eller armering bør spesifiseres når elektromagnetisk interferens eller mekanisk beskyttelse er en del av installasjonskravet.

De medfølgende tekniske dataene dekker 0,75–6 mm² ledertverrsnitt og standard kjernekonfigurasjoner fra 2 til 61 kjerner. Leveringslengden kan tilpasses, mens kabelidentifikasjonen bruker flerfargede kjerner med en grønn-gul jordingskjerne. For eksportordrer kan emballasje inkludere plastsneller eller fumigerte trespoler i henhold til fraktkrav.

FAQ

1. Hvilke standarder er spesifisert for denne kabelen?

Den medfølgende produktspesifikasjonen viser GB/T 9330 og GB/T 19666 som gjeldende nasjonale standarder. Hvis et prosjekt krever ytterligere sertifisering, testrapporter eller eksportdokumentasjon, bør den nødvendige dokumentlisten bekreftes før produksjon.

2. Hvilket temperaturområde er spesifisert for XLPE-isolasjonen?

De tekniske dataene spesifiserer en maksimal langtidsdriftstemperatur på 90 °C og en kortsiktig overbelastningstoleranse på 130 °C. Standard minimum leggingstemperatur er ≥0 °C, mens en kuldebestandig versjon er oppført for direkte konstruksjon ved -30 °C.

3. Hvilke lederstørrelser og kjernekonfigurasjoner er tilgjengelige?

Standard ledertverrsnitt er 0,75, 1,0, 1,5, 2,5, 4 og 6 mm². Standard kjernekonfigurasjoner inkluderer 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 og 61 kjerner, med spesielle kjernetall tilgjengelig for tilpasset produksjon.

4. Når bør en skjermet eller pansret versjon spesifiseres?

Skjermet ZR-KYJYP kan vurderes når kontrollkretsen krever beskyttelse mot elektromagnetisk interferens. Pansrede ZR-KYJV22 eller ZR-KYJY23 er beregnet for leggingsforhold der ekstra mekanisk beskyttelse er nødvendig, inkludert spesifiserte direkte nedgravingsapplikasjoner. Kravene til bøyeradius varierer mellom disse konstruksjonene.

5. Hva skal bekreftes for et prosjekttilbud?

Oppgi nødvendig modell, ledertverrsnitt, kjernemengde, omtrentlig lengde, leggemetode og eventuelle krav til skjerming, armering, lav-røyk eller kuldebestandighet. For eksportordrer bør destinasjon, spolkrav og nødvendige tekniske eller inspeksjonsdokumenter også bekreftes.

6. Kan kabelen leveres i tilpassede lengder?

Ja. Den medfølgende spesifikasjonen viser tilpassbare leveringslengder med en oppgitt lengdetoleranse på ±0,5 %. Spesielle kjernetellinger og funksjonelle konfigurasjoner kan også diskuteres i henhold til prosjektkravene.
