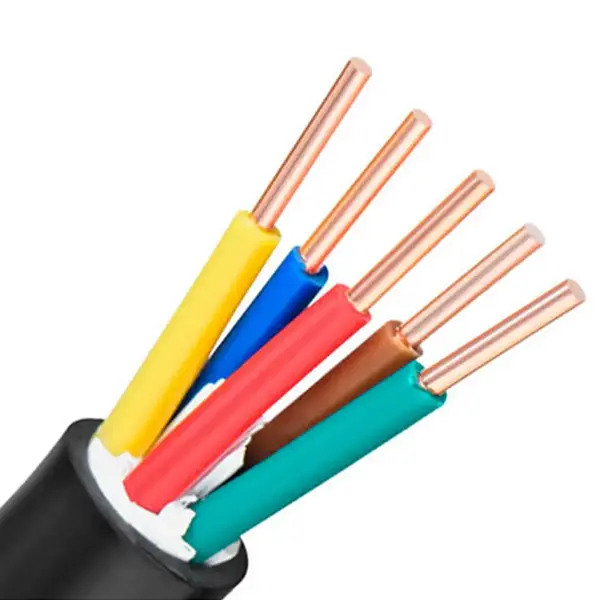

Kobber PVC brannsikker kontrollkabel

Grunnproduktmodell: N-KVV(NH-KVV).

Kobber PVC brannsikker kontrollkabel kombinerer en kobberleder, glimmer-tape brannsikkert lag og PVC-isolasjon og kappe for kontroll- og hjelpekretser som krever brannsikker kabelkonstruksjon. 450/750V-kabelen er beregnet for applikasjoner der opprettholdelse av kretskontinuitet i en spesifisert periode under branneksponering er en del av systemdesignet. Avhengig av lederkonstruksjonen kan kabelen konfigureres med klasse 1 eller klasse 5 kobberledere.

Glimmertapen danner det sentrale brannsikre laget rundt lederen, mens de fleksible lederalternativene gjør kabelen lettere å føre gjennom kabelbakker, kontrollskap og utstyrstilkoblinger. Spesifikasjonsvalg bør ta hensyn til ledertverrsnitt, kjernemengde, installasjonsforhold og brannytelseskravene til det komplette elektriske systemet.

Produktspesifikasjonsdimensjoner og teknisk parametertabell

Brannsikker konstruksjon og kabeldesign

Glimmer-tape brannsikkert lag

Glimmertape er plassert rundt lederen som den viktigste brannbestandige komponenten. Under branneksponering er dette laget ment å opprettholde elektrisk isolasjon for de spesifiserte testforholdene og bidra til å bevare kretskontinuiteten i den nødvendige perioden. Den faktiske brannmotstandsvurderingen bør bekreftes mot gjeldende produktspesifikasjoner og testmetode for prosjektet.

Kobberlederalternativer

Lederkonstruksjonen kan være basert på klasse 1 eller klasse 5 kobber i henhold til nødvendig kabelkonfigurasjon. Den tekniske tabellen gir ledermengde, tverrsnitt og 20℃ DC motstandsverdier, slik at elektriske parametere kan kontrolleres før spesifikasjonsbekreftelse.

PVC isolasjon og kappe

PVC gir den primære isolasjonen rundt lederen og bidrar til den generelle mekaniske beskyttelsen av kabelen. Den oppførte isolasjonstykkelsen endres med nominelt tverrsnitt, så kabelspesifikasjonen bør velges sammen med nødvendig lederstørrelse og installasjonsforhold.

Hvordan kabelen passer til brannvernkontrollsystemer

Kobber PVC brannsikker kontrollkabel er beregnet for kretser der kontroll, alarm, overvåking eller tilleggsfunksjoner kan trenge å være tilgjengelige under en brannhendelse i en definert periode. Typiske kretser inkluderer brannbeskyttende kontrollskap, røyk-eksosutstyr, brannpumper og andre elektrisk styrte systemer.

Den brannsikre funksjonen bør betraktes som en del av hele kretsdesignet. Kabelføring, støttemetode, tilkoblet utstyr, installasjonsmiljø og nødvendig brannmotstandsklassifisering kan alle påvirke den endelige systemytelsen.

Applikasjonsscenarier

1. Brannbeskyttelsesteknikk: Brannbeskyttelseskoblingskontrollskap, brannalarmsystemer, røykavtrekksvifter og kontrollkretser for brann-vannpumpe.

2. Kraftverk: Elektriske styreskap, sekundære kontrolllinjer for generatorsett og kontroll- eller signalledninger i strømfordelingsrom.

3. Metallurgisk industri: Automatiske betjeningskonsoller og kontrollkretser for produksjonslinjeutstyr i metallurgiske verksteder.

4. Bygningskonstruksjon: Maskinrom i kjeller, sentrale luftkondisjoneringssystemer og brannsikringskontrollsystemer for heis.

5. Generell industri: Avløpsvannbehandlingsutstyr, tørkeproduksjonslinjer og verktøystøttende kontrollkretser der det kreves brannsikker konstruksjon.

Praktiske valgbetraktninger

1. Leder-tverrsnitt

Det nødvendige tverrsnittet bør bestemmes fra den elektriske belastningen, kretsfunksjonen, tillatt ledermotstand og gjeldende installasjonskrav. De tilgjengelige dataene dekker nominelle tverrsnitt fra 0,5 mm² til 6 mm².

2. Kjernemengde

Kjernemengde skal tilsvare antall kontroll-, alarm-, overvåkings- og hjelpekretser som skal bæres. Tabellen viser anbefalte kjernekonfigurasjoner gjennom 61 kjerner, med tilpassede kjernemengder tilgjengelig i henhold til den medfølgende spesifikasjonen.

3. Fleksibilitet og installasjonsvei

Der kabler må passere gjennom styreskap, brett eller utstyrsforbindelser, bør lederkonstruksjon og tillatte bøyeforhold vurderes sammen. Den nødvendige bøyeradiusen bør bekreftes fra gjeldende kabelspesifikasjoner i stedet for antatt fra ledertype alene.

4. Brannmotstandskrav

Brannbestandige kabler bør velges i henhold til nødvendig testvarighet, branneksponeringsforhold og systemstandard. En kabel skal ikke spesifiseres bare med begrepet "brannbestandig"; den nødvendige ytelsesklassifiseringen og underbyggende testdokumentasjon bør også bekreftes.

Kvalitet og teknisk verifisering

For prosjektanskaffelser inkluderer hovedverifiseringspunktene ledermateriale og -konstruksjon, nominelt tverrsnitt, ledermotstand, glimmer-tape-konfigurasjon, PVC-isolasjonstykkelse og ferdige kabeldimensjoner. Disse målbare egenskapene gir et praktisk grunnlag for å sammenligne den medfølgende kabelen med den avtalte tekniske spesifikasjonen.

For eksport- eller ingeniørordrer kan Qiancheng koordinere den nødvendige produktdokumentasjonen i henhold til kabelspesifikasjonen og prosjektkravene. Hvis det kreves en spesifikk brannmotstandstestrapport, sertifikat eller inspeksjonsdokument, bør det identifiseres før ordrebekreftelse slik at gjeldende dokumentasjon kan kontrolleres mot den faktiske kabelkonfigurasjonen.

FAQ

Hva er den nominelle spenningen til denne kobber PVC brannsikre kontrollkabelen?

Merkespenningen er 450/750V. Den er beregnet for kontroll, overvåking og hjelpekretser der spesifisert brannbestandig konstruksjon er nødvendig.

Hvilket materiale gir den brannsikre funksjonen?

Glimmertape brukes som det brannsikre laget rundt lederen. Dens funksjon er å bidra til å opprettholde elektrisk isolasjon og kretskontinuitet under de spesifiserte branntestforholdene.

Hvilke lederstørrelser dekkes av spesifikasjonstabellen?

Tabellen dekker nominelle tverrsnitt fra 0,5 mm² til 6 mm², med tilsvarende lederkonfigurasjoner, PVC-isolasjonstykkelse og 20℃ DC ledermotstandsverdier.

Hvor mange kjerner kan konfigureres?

De oppførte anbefalte kjernenumrene er 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 og 61. Tilpassede kjernemengder kan diskuteres i henhold til prosjektspesifikasjonen.

Hvor kan denne brannsikre kontrollkabelen av kobber PVC brukes?

Den kan brukes i brannbeskyttelseskontrollsystemer, kraftverkskontrollkretser, metallurgisk utstyr, bygningsmekaniske og elektriske systemer, utstyr for avløpsvannbehandling og andre industrielle kontrollapplikasjoner der brannbestandig kabelkonstruksjon er nødvendig.

Hvilken informasjon skal gis for et prosjekttilbud?

For spesifikasjonsbekreftelse er det nyttig å oppgi nødvendig modell, ledertverrsnitt, kjernemengde, kabellengde, installasjonsmiljø, brannmotstandskrav og eventuelle nødvendige tekniske dokumenter eller inspeksjonsdokumenter.
