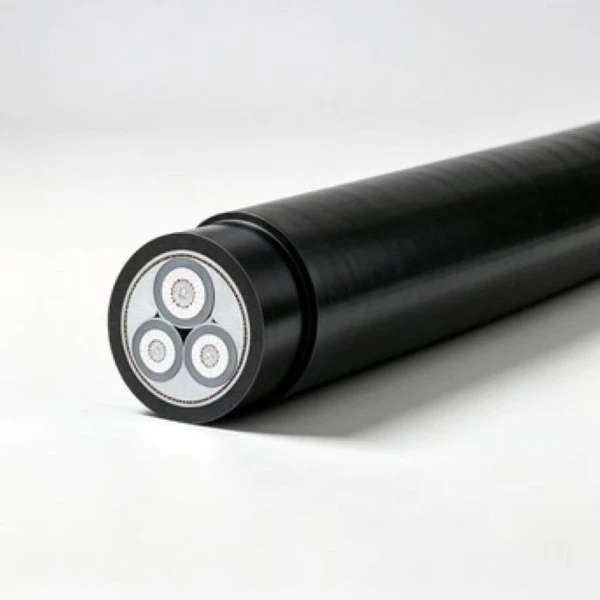

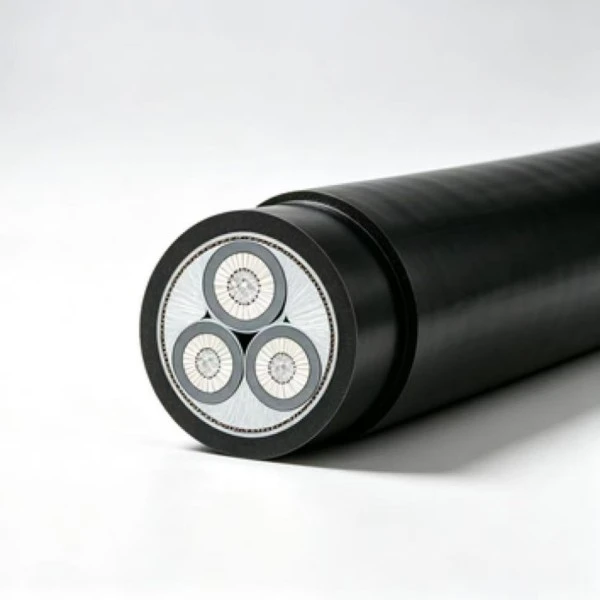

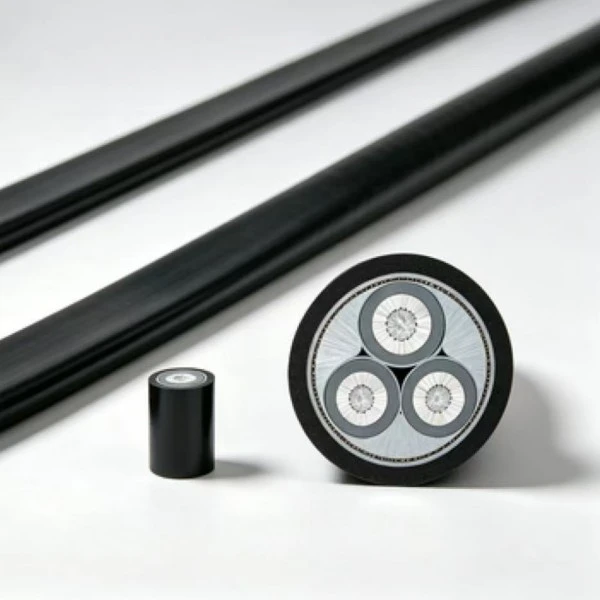

Aluminium XLPE lavspent strømkabel

Aluminium XLPE lavspent strømkabel bruker aluminiumsledere med XLPE isolasjon for 0,6/1 kV lavspent strømfordeling. Aluminiumslederen reduserer kabelvekten sammenlignet med kobberkonstruksjon, mens XLPE gir stabil elektrisk isolasjon ved spesifisert driftstemperatur. Kabelen kan konfigureres for faste installasjoner i fabrikker, utendørs distribusjonssystemer, kabelgrøfter og andre applikasjoner hvor leggingsforholdene samsvarer med produktspesifikasjonen.

Produktdimensjoner og tekniske parametere

Delvis utladningstest

Teknisk ytelse

Bøyeradius

For enkeltlederkabler er tillatt bøyeradius \(20\ ganger(d+D)\pm5\%\).

For flerlederkabler er tillatt bøyeradius \(15\ ganger(d+D)\pm5\%\).

D = Faktisk ytre diameter på kabelen (mm)

d = faktisk lederdiameter (mm)

Leggingstemperatur

Forvarming er obligatorisk ved legging under 0℃. Kabelen skal håndteres og installeres i henhold til gjeldende lavtemperatur-leggingsprosedyre for å redusere risikoen for mekanisk skade på isolasjonen eller kappen.

Leggingshøydeforskjell

Det er ingen begrensning på vertikal leggehøydeforskjell i henhold til den medfølgende tekniske informasjonen. Monteringsmetode, festearrangement og kabelvekt bør likevel vurderes ved planlegging av vertikale traséer.

Ampasitetskorreksjonskoeffisienter under forskjellige omgivelsestemperaturer

Leggings- og påføringsscenarier

Innendørs fast legging i fabrikklokaler

Aluminium XLPE lavspenningskabel kan brukes til fast lavspentdistribusjon i fabrikkverksteder, varehus og andre industribygg. Typisk ruting inkluderer kabelbakker og veggmonterte kabelsystemer. Ved valg av lederstørrelse bør tilkoblet last, installasjonsarrangement, omgivelsestemperatur og nødvendig spenningsfall kontrolleres sammen.

Utendørs eksponert legging

For utendørs faste installasjoner kan kabelen føres langs egnede konstruksjoner, bruksstolper eller andre bæresystemer der det er tillatt i prosjektspesifikasjonen. Kappen gir beskyttelse for normal utendørs eksponering, mens langvarig sollys, temperaturendringer, fuktighet og mekanisk belastning bør vurderes under installasjonen.

Legging i kabelgrøfter og tunneler

Kabelgrøfter og brukstunneler gir vanlige ruter for faste kraftfordelingskretser. Installasjonen bør tillate tilstrekkelig varmeavledning og gi passende støtte og beskyttelse. I lukkede eller grupperte installasjoner bør ampasitetskorreksjonsfaktorene og faktiske omgivelsesforhold vurderes i stedet for å tilføre den nominelle luftstrømmen direkte.

Direkte begravelse i jord

Direkte nedgraving kan vurderes der kabelkonstruksjon, grunnforhold og mekanisk sikring oppfyller prosjektkravene. Nedgravingsdybde, drenering, utvendig belastning og mulighet for fremtidig graving bør gjennomgås før montering. Beskyttende tiltak kan være nødvendig i etsende jord eller steder som er utsatt for betydelige mekaniske krefter.

Nye prosjekter for renovering av landlige strømnett

Kabelen kan vurderes for fast lavspentdistribusjon i landlig kraftnettrenovering og lignende infrastrukturarbeid. Aluminiumsledere reduserer kabelvekten, noe som kan være nyttig der lange kabelruter krever betydelig transport- og installasjonsarbeid. Lederens dimensjonering bør følge forventet belastning, rutelengde, krav til spenningsfall og installasjonsforhold.

FAQ

Q1: Hvilken spenningsklasse gjelder kabelen for? Kan den brukes til utendørsprosjekter?

A: Merkespenningen er 0,6/1 kV for generell lavspentstrømfordeling. Avhengig av konstruksjonen og prosjektforholdene, kan installasjonsmetoder inkludere utendørs overliggende ruting, kabelgrøfter og visse direkte nedgravde applikasjoner. Utendørs bruk bør ta hensyn til sollys, regn, temperatur, mekanisk beskyttelse og spesifiserte kappeegenskaper.

Q2: Hva er minimum bøyeradius, og kan kabelen installeres ved lave temperaturer?

A: For enkeltlederkabler er det spesifiserte bøyekravet \(20\ ganger(d+D)\pm5\%\), mens kravet for flerkjernekabler er \(15\ ganger(d+D)\pm5\%\). Forvarming er nødvendig når utleggingstemperaturen er under 0 ℃. Kabelen bør ikke bøyes eller trekkes med makt ved lave temperaturer fordi PVC eller andre polymere mantelmaterialer kan bli mindre fleksible.

Q3: Hvilke ledertverrsnitt er tilgjengelige, og kan kabelen leveres i tilpassede lengder?

A: Den medfølgende tekniske tabellen dekker nominelle tverrsnitt fra 1,5 mm² til 1000 mm². Tilgjengelighet avhenger av den nødvendige spesifikasjonen og produksjonsplanen. Kutt-til-lengdekrav og kabelmerking kan diskuteres for prosjektbestillinger, med mengde, lederstørrelse og nødvendig leveringsdato bekreftet før produksjon.

Q4: Hva er hovedhensynene når du velger aluminium i stedet for kobber?

A: Aluminium har lavere tetthet enn kobber, noe som reduserer kabelvekten og gjør transport og håndtering enklere for mange installasjoner. Ledermaterialet har også lavere materialkostnad i mange bruksområder. Ledervalg bør imidlertid ikke baseres på materialpris alene; strømbærende kapasitet, spenningsfall, rutelengde, tilkoblingsmetode og installasjonsforhold bør alle kontrolleres.

Q5: Kan engelskspråklige testrapporter og tekniske dokumenter leveres for utenlandske prosjekter?

A: Relevante fabrikkinspeksjoner og elektriske testdokumenter kan leveres i henhold til produktspesifikasjonen og bestillingskravene. Engelskspråklig dokumentasjon kan utarbeides når det kreves for oversjøisk prosjektgjennomgang eller tolldokumentasjon. De nøyaktige sertifikatene, testrapportene og dokumentformatet bør bekreftes i henhold til destinasjonsmarkedet og kravene til prosjektaksept.

Spørsmål 6: Er det nødvendig med ekstra beskyttelse for direkte begravelse?

A: Direkte nedgraving bør kun utføres der kabelkonstruksjonen og forholdene på stedet oppfyller gjeldende krav. Beskyttelseshylser eller -rør kan vurderes der kabelen er utsatt for sterk jordkorrosjon, høy fuktighet, kjøretøybelastning, graveaktivitet eller andre mekaniske risikoer. Riktig nedgravingsdybde og drenering bør også inngå i installasjonsplanen.

Q7: Hva bestemmer leveringstiden for standard- og tilpassede bestillinger?

A: Ledetid avhenger av ledertverrsnitt, kabelkonstruksjon, bestillingsmengde, produksjonskapasitet, emballasje og dokumentasjonskrav. Standardspesifikasjoner kan ha kortere produksjonsplaner når materialer og kapasitet er tilgjengelig. Tilpassede eller store bestillinger bør bekreftes med fabrikken på forhånd slik at produksjon og forsendelse kan koordineres med prosjektplanen.

Q8: Hvordan påvirker omgivelsestemperaturen kabelens strømføringsevne?

A: Tillatte strømendringer med omgivelsestemperaturen fordi varmespredningsforholdene endres når omgivelsestemperaturen stiger eller synker. Korreksjonskoeffisientene gitt i den tekniske tabellen bør derfor vurderes ved valg av lederstørrelse og installasjonsmetode. Kabelgruppering, ventilasjon, jordtemperatur og gravforhold kan også påvirke faktisk tillatt strøm.

For prosjektforespørsler bør nødvendig spenning, ledertverrsnitt, kabellengde, installasjonsmetode, omgivelsesforhold og mengde oppgis slik at riktig spesifikasjon og tekniske dokumenter kan bekreftes.
