Fabrikk direkte kontrollkabler for industrielle applikasjoner

Qianchengleverer styrekabler for industriell styring, utstyrsovervåking, signaloverføring og automasjonssystemer. Utvalget inkluderer flerkjernekonstruksjoner med kobberledere, XLPE-isolasjon og PVC-mantel, med spesifikasjoner valgt i henhold til merkespenning, ledertverrsnitt, kjernemengde, installasjonsforhold og brukskrav.

Designet for krevende industrielle miljøer

Styrekabler brukes til å koble sammen styrekretser, overvåkingsutstyr, beskyttelsesanordninger og automasjonskomponenter der flere elektriske kretser må føres mellom systemkomponenter. Konstruksjonen deres er konfigurert rundt flerkjerneforbindelser, kontrollert ledermotstand, elektrisk isolasjon og mekanisk beskyttelse i stedet for de høyere strømførende kravene som normalt er forbundet med kraftoverføring.

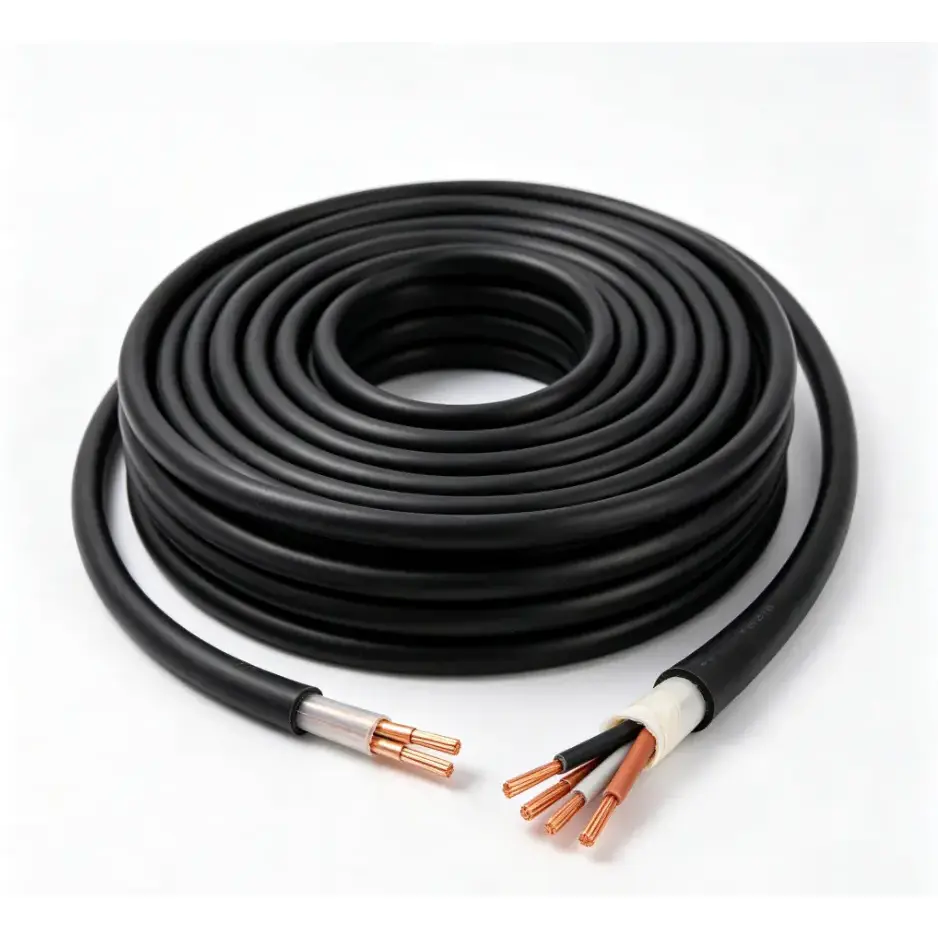

For underjordiske kullgruvesystemer bruker den aktuelle konstruksjonen glødede kobbertrådede ledere, XLPE-isolasjon og en flammehemmende PVC-kappe. Kobberlederen gir den elektriske banen, mens isolasjonen skiller individuelle kjerner og den ytre kappen beskytter kabelen mot fuktighet, slitasje, kompresjon og andre forhold som kan oppstå langs underjordiske installasjonsveier.

Ledertverrsnitt og kjernemengde kan velges i henhold til tilkoblet utstyr og kontrollkretsoppsett. Flerkjernekonstruksjon gjør at flere kontroll- eller overvåkingskretser kan grupperes i én kabel, noe som kan forenkle kabelføring og identifisering der installasjonsplassen er begrenset.

Elektriske parametere

Konduktørparametere

Parametre for isolasjon og kappe

Ytelsesindikatorer

Søknader og arbeidsforhold

Produktet er beregnet for kontroll- og overvåkingskretser som krever organiserte flerkjerneforbindelser i industrielle og underjordiske miljøer. Typiske bruksområder inkluderer kontroll av elektrisk utstyr, gruveovervåking, sikkerhetsbeskyttelse, automatisert systemkobling og andre kontrollkretser.

I kullgruveautomatiseringssystemer kan kabelen koble til kontrollutstyr, overvåkingsenheter og beskyttelseskomponenter. De tilgjengelige kjernekonfigurasjonene gjør at individuelle kretser kan ordnes i henhold til utstyrsoppsettet, mens den flertrådede kobberlederen gir den fleksibiliteten som kreves for praktisk kabelinstallasjon.

Underjordisk installasjon krever hensyn til fuktighet, mekanisk påkjenning, slitasje, temperatur, ruteforhold og gjeldende gruvesikkerhetskrav. XLPE-isolasjon gir elektrisk separasjon mellom ledere, mens PVC-kappen gir beskyttelse mot de ytre forholdene spesifisert for applikasjonen.

Hvordan velge passende spesifikasjon

Kabelvalg bør starte med kravene til det tilkoblede kontrollsystemet. Kjernemengde bestemmes normalt av antall uavhengige kretser, mens ledertverrsnitt bør vurderes sammen med tilkoblet utstyr, strømkrav, installasjonsavstand og tillatt spenningsfall.

For kullgruveprosjekter bør installasjonsmiljøet også gjennomgås før spesifikasjonen er ferdigstilt. Fuktighetseksponering, mekanisk belastning, kabelføring, flammehemmende krav og driftstemperatur kan påvirke riktig konstruksjon. Å gi den nødvendige spenningen, kjernemengden, lederstørrelsen, kabellengden og bruksforholdene hjelper Qiancheng med å bekrefte den passende konfigurasjonen.

Produksjonsprosess og kvalitetskontroll

Qiancheng kontrollerer produksjonsprosessen fra klargjøring og stranding av kobberledere til XLPE-isolasjonsekstrudering, kabelmontering, PVC-kappeekstrudering og testing av ferdige kabeler. Under produksjon kontrolleres lederdimensjoner, isolasjonstykkelse og ferdige kabeldimensjoner mot spesifisert konstruksjon for å opprettholde konsistens mellom produksjonspartier.

Elektrisk inspeksjon dekker ledermotstand, isolasjonsytelse og tåle spenningstesting i henhold til gjeldende produktkrav. Ferdige kabler kontrolleres før forsendelse, og tekniske dokumenter eller testprotokoller kan utarbeides i henhold til prosjektkrav.

Denne produksjons- og inspeksjonsprosessen gir sporbar teknisk informasjon for gjennomgang av prosjektspesifikasjoner, installasjonsplanlegging og innkommende kvalitetsinspeksjon. Kabelkonstruksjon og krav bekreftes før produksjon for å redusere spesifikasjonsfeil mellom den medfølgende kabelen og tiltenkt utstyr eller installasjonsforhold.

For relaterte gruveapplikasjoner, se våre produkter for gruvekraftkabel og fleksible etterfølgende kabelprodukter.

Produktdimensjoner og tekniske parametere
