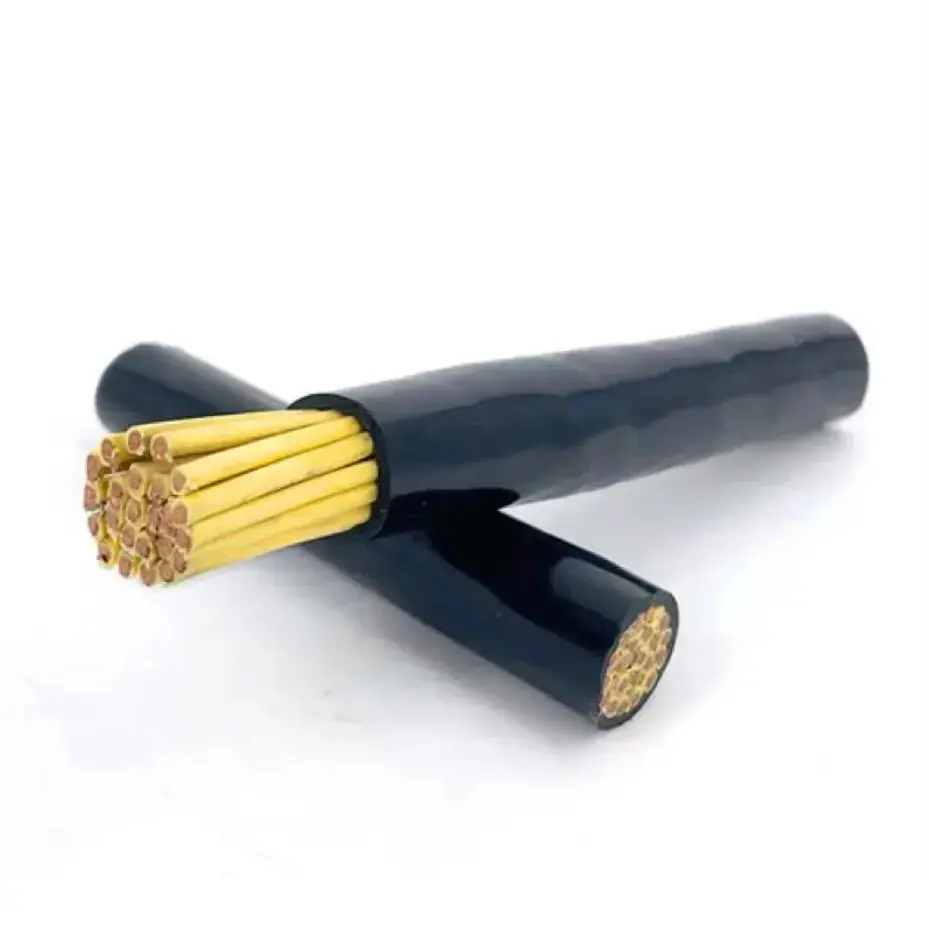

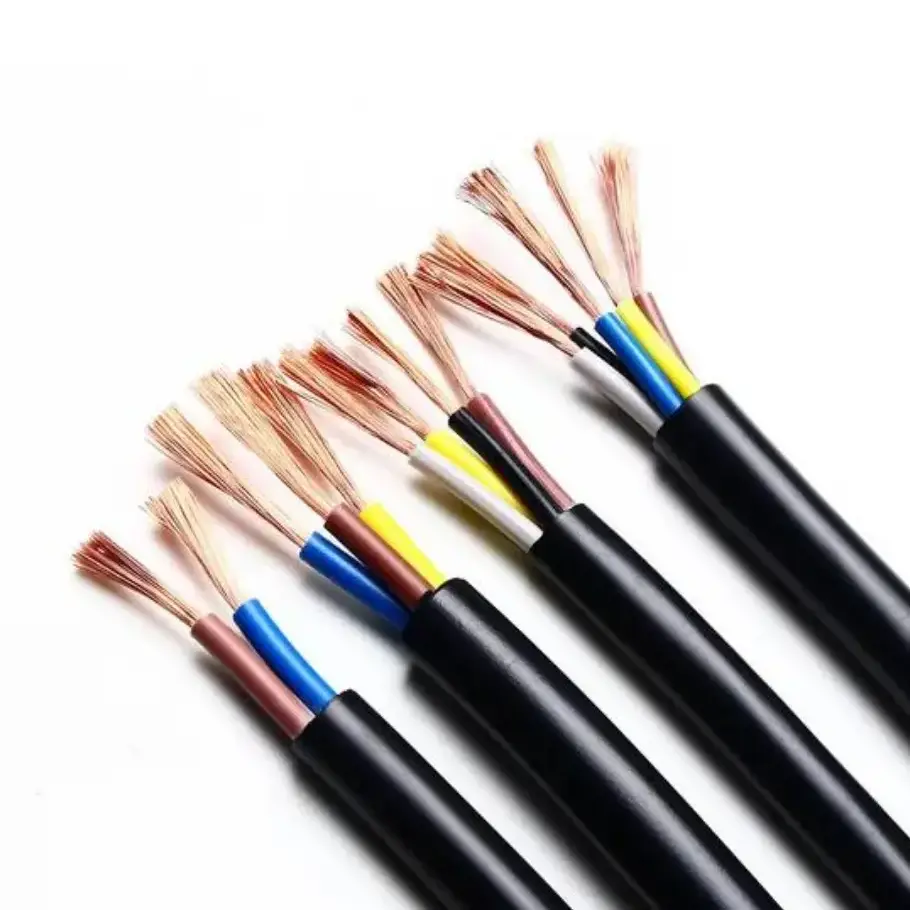

Kobber PVC fleksibel kontrollkabel

Grunnproduktmodell: KVVR

Kobber PVC fleksibel kontrollkabel er en 450/750V kontrollkabel bygget rundt trådede kobberledere og PVC-isolasjon og kappe. Den fleksible lederkonstruksjonen gjør at kabelen kan følge tettere føringer enn en solid eller stiv leder, noe som er nyttig når kontrollkablinger må passere gjennom skap, skuffer, rør eller utstyrsforbindelser. Dens primære rolle er overføring av kontroll-, måle- og overvåkingssignaler innen elektriske lavspentsystemer.

For automatiske kontroll- og hjelpekretser er ledertverrsnitt, antall kjerner, installasjonsmetode og elektrisk motstand viktig når kabelen skal spesifiseres. De tilgjengelige lederstørrelsene dekker vanlige krav til kontrollkabling, mens forskjellige kjernekonfigurasjoner kan velges i henhold til kretsdesignet.

Produktets tekniske parametertabell

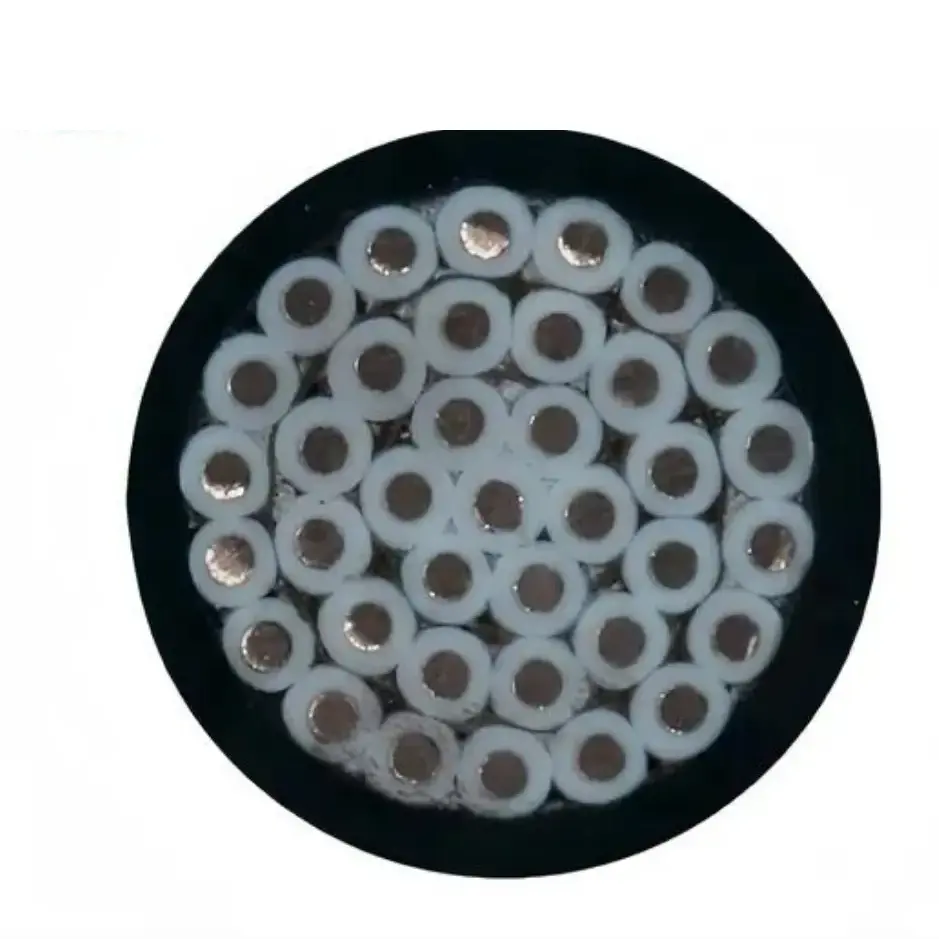

Konstruksjon og elektriske egenskaper

Strandet kobberleder

Lederen består av flere fine kobbertråder i stedet for en enkelt solid leder. Denne konstruksjonen gir den mekaniske fleksibiliteten som trengs for å føre kontrollkabling rundt terminaler, skapkomponenter og kabelstyringssystemer. Ledermotstand ved 20 ℃ er gitt i spesifikasjonstabellen for både ikke-belagte og belagte metallforhold.

PVC isolasjon og kappe

PVC brukes som det primære isolasjonsmaterialet rundt lederen, med kabelkonstruksjonen som gir elektrisk separasjon mellom individuelle ledere og omgivelsene. Den oppførte isolasjonstykkelsen varierer med ledertverrsnitt, slik at spesifikasjonen kan kontrolleres mot de tiltenkte kretskravene.

450/750V kontrollkabling

450/750V-klassifiseringen plasserer denne kabelen innenfor et vanlig lavspenningskontroll- og hjelpeledningsområde. Den er ment for elektriske styrings- og overvåkingskretser i stedet for som en erstatning for strømkabler valgt for høyere spenningsoverføring. Endelig valg bør følge spennings-, strøm-, installasjons- og utstyrskravene til hele kretsen.

Applikasjonsscenarier

Kobber PVC fleksibel kontrollkabel brukes i kontroll- og hjelpekretser der ledningsruten inkluderer skap, utstyrstilkoblinger eller andre steder som krever enklere håndtering under installasjon.

1. Strømindustri: Styreskap i strømfordelingsrom, generatorsett kontrollkabling og sekundære signalkretser for transformatorstasjoner.

2. Industriell automatisering: Intern kontrollkabling for produksjonslinjeutstyr, maskinverktøy, vifter, vannpumper og tørkeutstyr.

3. Byggstøtteprosjekter: Sentrale kontrollmoduler for klimaanlegg, heiskontrollskap, underjordiske maskinrom og bygningslyskoblingssystemer.

4. Metallurgisk produksjon: Automatiske betjeningskonsoller og signalkoblinger for produksjonsutstyr i industriverksteder.

5. Generelle støtteprosjekter: Elektriske kontrollkretser for brannsikringsutstyr og miljøvernutstyr for kloakkbehandling.

Praktiske ledningsproblemer behandlet

1. Ruting gjennom trange rom

Styreskap og utstyr inneholder ofte flere terminaler, komponenter og kabelveier innenfor en begrenset plass. Den flertrådede lederen gjør kabelen lettere å føre og avslutte der en stiv leder ville være mindre praktisk å håndtere.

2. Tilpasse lederstørrelsen til kretsen

Styrekretser krever ikke alle samme ledertverrsnitt. De tilgjengelige størrelsene fra 0,5 mm² til 6 mm² gjør at kabelspesifikasjonen kan matches med kretskrav, installasjonsforhold og de elektriske egenskapene til det tilkoblede utstyret.

3. Håndtering av flerkjernekontrollkabling

Bruk av en flerkjernekabel kan forenkle organiseringen av relaterte kontroll- og overvåkingskretser. Kjernemengden bør bestemmes ut fra antall nødvendige signaler, reservekretser og ledningsarrangementet til utstyret.

4. Maintaining Consistent Electrical Parameters

Ledermotstand og isolasjonstykkelse er målbare parametere som kan kontrolleres mot spesifisert kabelkonstruksjon. For prosjektanskaffelser bør nødvendig tverrsnitt, kjernekonfigurasjon og gjeldende teknisk dokumentasjon bekreftes før produksjon eller forsendelse.

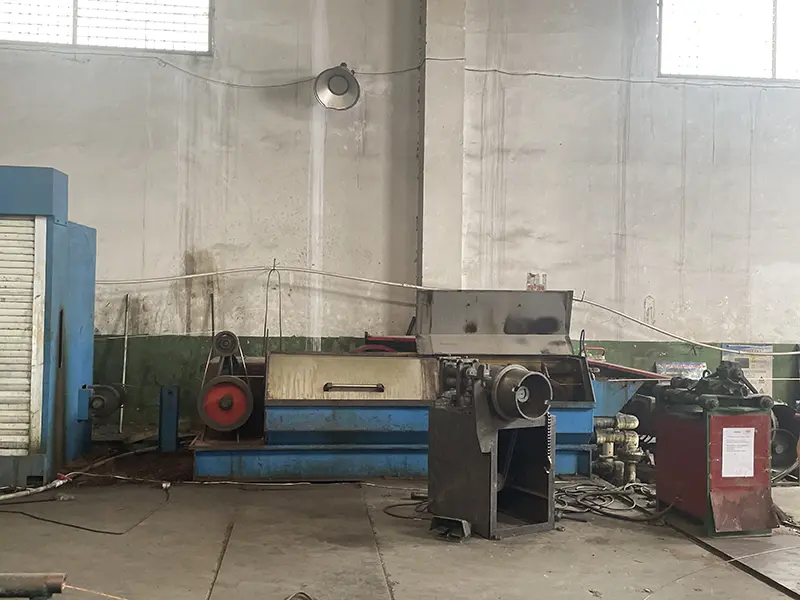

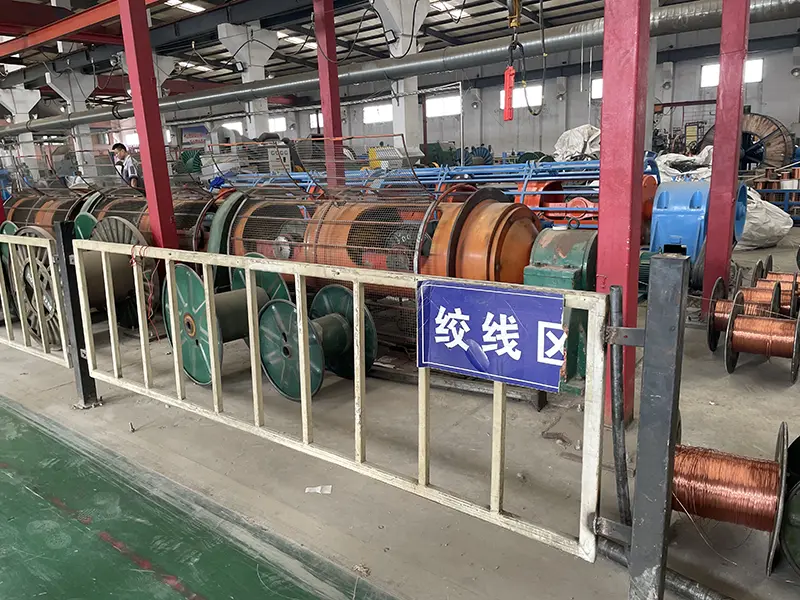

Produksjon og kvalitetsverifisering

For kontrollkabelanskaffelser bør kvalitetsvurdering fokusere på sporbare materialspesifikasjoner og målbare produksjonsparametere i stedet for utseende alene. Relevante kontroller kan omfatte lederkonstruksjon, ledermotstand, isolasjonsdimensjoner og inspeksjon av ferdig kabel i henhold til gjeldende produktkrav.

Qiancheng kan gi produktspesifikasjoner og relatert teknisk informasjon for prosjektvalg. For bulk- eller prosjektbestillinger bør nødvendig modell, ledertverrsnitt, kjernemengde, kabellengde, emballasje og dokumentasjon bekreftes før ordrebehandling.

Veiledning for valg av spesifikasjoner

Når du velger denne typen styrekabel, bør flere parametere vurderes sammen i stedet for å velge lederstørrelse uavhengig.

1. Ledertverrsnitt: Velg i henhold til elektrisk belastning, kretsfunksjon og gjeldende ledningskrav.

2. Kjernemengde: Bestem antall kontroll-, overvåkings- og hjelpekretser som må bæres av kabelen.

3. Installasjonsmetode: Sjekk om kabelen skal føres gjennom et skap, et brett, en rør eller utstyrstilkobling, og vurder den nødvendige fleksibiliteten.

4. Elektriske parametere: Bekreft nominell spenning og tillatt ledermotstand mot kravene til det tilkoblede kontrollsystemet.

5. Prosjektdokumentasjon: For prosjekterings- eller eksportordrer må du bekrefte det nødvendige spesifikasjonsarket, inspeksjonsregistrene og andre tekniske dokumenter før forsendelse.

FAQ

1. Hva er merkespenningen til denne fleksible kobber-PVC-kontrollkabelen?

Merkespenningen er 450/750V. Kabelen bruker trådede kobberledere med PVC-isolasjon og er beregnet for lavspentstyring og hjelpekretser.

2. Hvilke lederstørrelser er tilgjengelige?

Spesifikasjonstabellen dekker nominelle tverrsnitt fra 0,5 mm² til 6 mm². Det faktiske valget bør være basert på de elektriske kravene og installasjonsforholdene til kontrollkretsen.

3. Kan du gi fullstendige tekniske spesifikasjoner for prosjektvalg?

Ja. Teknisk informasjon kan gis for gjeldende lederstørrelse og kabelkonfigurasjon, inkludert lederdiameter, PVC-isolasjonstykkelse og 20℃ DC ledermotstand.

4. Where is this cable commonly applied?

Den kan brukes i kontrollskap for kraftfordeling, industrielt automasjonsutstyr, heiskontrollsystemer, sentrale klimaanlegg, metallurgisk utstyr og elektriske kontrollsystemer for miljøvern.

5. Hvordan bør kabelen velges for et nytt kontrollsystem?

Bekreft først nominell spenning, ledertverrsnitt, nødvendig kjernemengde, installasjonsvei og miljøforhold. Kabelspesifikasjonen kan deretter matches med de elektriske og mekaniske kravene til systemet.

6. Kan kabellengde og andre spesifikasjoner tilpasses?

Kabellengde og konfigurasjonskrav kan diskuteres i henhold til prosjektet. For ikke-standard bestillinger bør nødvendig lederstørrelse, kjernemengde, lengde, emballasje og teknisk dokumentasjon bekreftes før produksjon.
