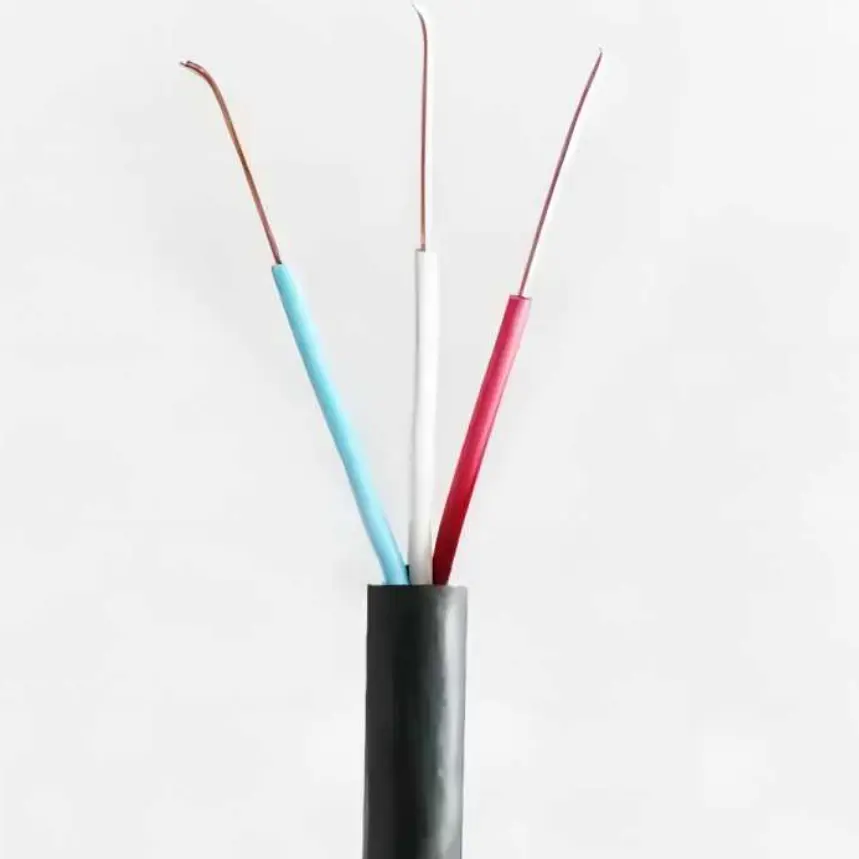

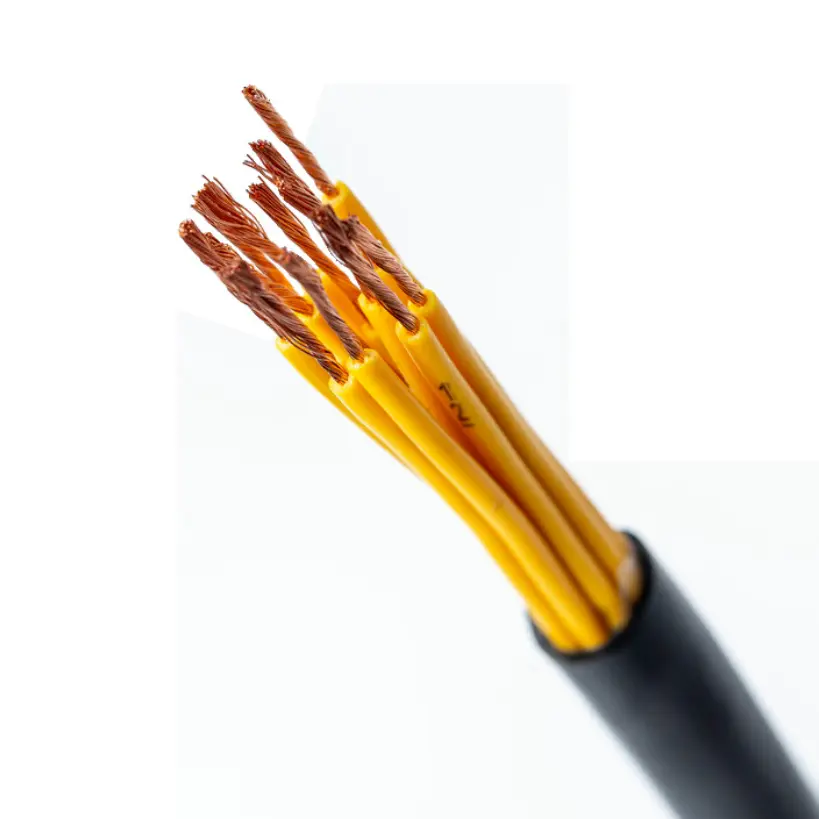

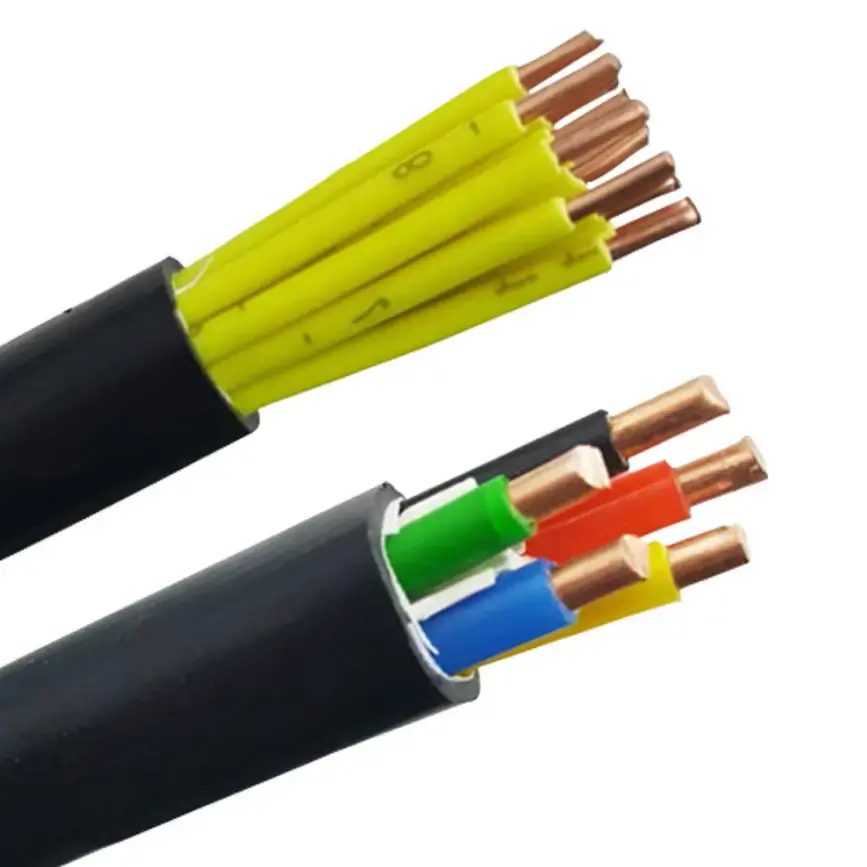

Kobber PVC Flammehemmende kontrollkabel

Produktmodeller: ZR-KVV nemlig Z(A、B、C、D)-KVV, ZR-KVVP nemlig Z(A、B、C、D)-KVVP, ZR-KVV22 nemlig Z(A、B、C、D)-KVV22, etc.

Kobber PVC flammehemmende kontrollkabel er en 450/750V kontrollkabel som bruker oksygenfrie kobberledere med høy renhet, glimmertape og flammehemmende PVC-isolasjon og kappe. Klasse 1 solid, klasse 2 flertrådet og klasse 5 fleksible lederkonstruksjoner er tilgjengelige for forskjellige ledningsforhold. Kabelen er beregnet for kontroll, overvåking og hjelpekretser i industrielle anlegg, bygninger og andre lavspente elektriske systemer der det kreves flammehemmende og brannhemmende ytelse.

Kabelkonstruksjonen kan også inkludere valgfri kobbertrådfletting eller kobbertapeskjerming, med kjernemengder fra 2 til 61 kjerner. Valget kan derfor baseres på ledertype, tverrsnitt, kjernemengde, skjermingskrav, installasjonsmetode og gjeldende brannytelseskrav til prosjektet.

Produktspesifikasjonsdimensjoner og teknisk parametertabell

Konstruksjon og ytelse

Lederalternativer for forskjellige ledningsforhold

Kabelen er tilgjengelig med solide, flertrådede eller fleksible kobberledere. Solide og flertrådete konstruksjoner kan brukes der kabeltraseen er relativt fast, mens fleksible ledere er mer praktiske for skapledninger, utstyrstilkoblinger og installasjoner som krever enklere kabelhåndtering. Den passende lederkonstruksjonen bør velges i henhold til installasjonsmetoden og mekaniske krav.

Glimmertape og PVC-isolasjon

Glimmertape danner det brannsikre laget rundt lederen, mens PVC gir den elektriske hovedisolasjonen. Den ytre kappen er også laget av flammehemmende PVC. Denne kombinasjonen gir kabelen både en definert brannbestandig konstruksjon og flammehemmende egenskaper for den aktuelle kabelkonfigurasjonen.

Valgfri skjerming

For kretser der elektromagnetisk interferens må vurderes, kan kobbertrådfletting eller kobbertape-innpakning spesifiseres som skjermingslag. Den oppførte dekningsgraden for skjerming er ≥80 %. Skjermet konstruksjon bør velges i henhold til signaltype, omgivende elektrisk utstyr og installasjonsmiljø.

Hvor kabelen adresserer praktiske ledningskrav

Kobber PVC Flammehemmende kontrollkabel kan konfigureres for både faste og mer fleksible kontrollkablingsforhold. Dette reduserer behovet for å velge helt andre lederkonstruksjoner når et prosjekt inneholder styreskap, utstyrsforbindelser og faste kabeltraseer innenfor samme elektriske system.

For kretser som bærer kontroll- og overvåkingssignaler, er ledermotstand en viktig spesifikasjon i stedet for bare en materialbeskrivelse. Den tekniske tabellen gir krav til isolasjonsmotstand, tålespenning og ledermotstand som kan brukes til teknisk bekreftelse før bestilling.

Der brannsikring er en del av den elektriske konstruksjonen, bør kabelens flammehemmende og brannbestandige egenskaper vurderes sammen med kabelføring, støttemetoder og kravene til det komplette brannsikringssystemet. Kabelytelse bør ikke vurderes uavhengig av installasjonsmetoden.

Applikasjonsscenarier

1. Brannbeskyttelsessystemer: Brannbeskyttende kontrollskap, alarmrelaterte kretser, røykeksosutstyr og kontrollsystemer for brann-vannpumpe.

2. Strømfasiliteter: Elektriske styreskap, generatorsett hjelpekretser og kontroll- eller signalledninger i strømfordelingsrom.

3. Industriell automatisering: Kontrollsystemer for produksjonslinjer, maskineri og prosessutstyr der det kreves flammehemmende kabelkonstruksjon.

4. Bygningselektriske systemer: Heiskontrollsystemer, sentralt klimaanlegg, maskinrom i kjeller og andre bygningsautomatiseringsapplikasjoner.

5. Generelt industrielt utstyr: Utstyr for avløpsvannbehandling, tørkelinjer, maskinverktøy og andre hjelpekontrollkretser.

Kvalitet og teknisk verifisering

For tekniske anskaffelser inkluderer hovedverifiseringspunktene lederkonstruksjon, ledertverrsnitt, PVC-isolasjonstykkelse, isolasjonsmotstand, tålespenning, ledermotstand, skjermingskonfigurasjon og spesifiserte brannytelseskrav. Disse parameterne gir et mer praktisk grunnlag for produktaksept enn generelle beskrivelser av kabelkvalitet.

Qiancheng kan gi gjeldende produktspesifikasjoner og teknisk dokumentasjon i henhold til den bestilte kabelkonfigurasjonen. For ingeniør- og eksportprosjekter bør krav til testrapporter, sertifikater, inspeksjonsprotokoller, emballasje og kabellengde bekreftes før produksjon.

Veiledning for valg av spesifikasjoner

Dirigent Tverrsnitt

Det tilgjengelige ledertverrsnittet er 0,5 mm² til 10 mm². Valget bør være basert på kretsfunksjonen, elektrisk belastning, tillatt ledermotstand og gjeldende installasjonskrav.

Kjernemengde

Standardkonfigurasjonen dekker 2 til 61 kjerner. Kjernemengden bør bestemmes ut fra antall kontroll-, overvåkings- og hjelpekretser som kreves av utstyret eller prosjektet.

Krav til skjerming

Der signalforstyrrelser er et problem, kan kobbertrådfletting eller kobbertapeskjerming vurderes. Den nødvendige skjermingsmetoden bør bekreftes i henhold til kravene til det elektriske miljøet og kontrollsystemet.

Brannytelse

Den tekniske tabellen spesifiserer en branneksponeringstilstand på ikke mindre enn 830 ℃ i 90 minutter og flammehemmende krav i henhold til GB/T 19666. Den nødvendige testtilstanden og dokumentasjonen bør bekreftes mot den faktiske prosjektspesifikasjonen før bestilling.

FAQ

1. Hvilke standarder er spesifisert for denne kabelen?

De tekniske dataene refererer til GB/T 9330 for DC-ledermotstand og GB/T 19666 for de oppførte flammehemmende kravene. Eventuell tilleggssertifisering eller testdokumentasjon som kreves for et eksportprosjekt, bør bekreftes i henhold til den bestilte kabelkonfigurasjonen.

2. Hvilke lederkonstruksjoner finnes?

Kabelen kan konfigureres med solide stive ledere eller flertrådet fleksible ledere. Den passende konstruksjonen avhenger av om installasjonen er fast, ført gjennom et styreskap eller krever større fleksibilitet under installasjonen.

3. Hvilke tverrsnitt og kjernemengder er tilgjengelige?

De listede ledertverrsnittene varierer fra 0,5 mm² til 10 mm², med kjernemengder fra 2 til 61 kjerner. Den endelige kombinasjonen bør bekreftes i henhold til kretsdesignet og kabelkonfigurasjonen.

4. Kan kabelen skjermes?

Ja. Kobbertrådfletting eller kobbertape-innpakning kan spesifiseres som et valgfritt skjermingslag, med en oppført skjermingsdekningsgrad på ≥80 %.

5. Hvor er denne kobber PVC flammehemmende kontrollkabelen som vanligvis brukes?

Den brukes til kontroll, overvåking og hjelpekretser i brannsikringssystemer, kraftanlegg, industrielt automasjonsutstyr, elektriske bygningssystemer og andre industrielle applikasjoner der spesifiserte flammehemmende og brannbestandige egenskaper kreves.

6. Hvilken informasjon trengs for et tilbud?

Oppgi nødvendig modell, ledertype, tverrsnitt, kjernemengde, skjermingskrav, kabellengde, installasjonsmiljø og gjeldende krav til brannytelse. Eventuelle nødvendige inspeksjonsrapporter, sertifikater eller eksportdokumentasjon bør også spesifiseres på forhånd.
