XLPE kobberkontrollkabel

Produktmodeller: KYJV, KYJVP, KYJV22, KYJY, etc.

XLPE kobberkontrollkabel brukes til lavspenningskontroll, instrumentering og signalkretser der isolasjonssystemet må tåle forhøyede driftstemperaturer. Standardkonstruksjonen kombinerer oksygenfrie kobberledere med høy renhet med XLPE-isolasjon og en ytre kappe av PVC, med pansrede, skjermede og ståltape-pansrede konfigurasjoner tilgjengelig for forskjellige installasjonsforhold.

De medfølgende tekniske dataene spesifiserer en merkespenning på 450/750V, en maksimal langtidsdriftstemperatur på 90 °C og standard ledertverrsnitt fra 0,75 til 6 mm². Avhengig av krets og leggingsmetode kan kabelen leveres med solide eller fleksible ledere, flere kjernekonfigurasjoner, skjerming, armering eller WDZ lav-røyk null-halogen konstruksjon.

Produktspesifikasjoner, dimensjoner og teknisk parametertabell

Konstruksjon og elektriske egenskaper

1. XLPE Isolasjon

Tverrbundet polyetylen danner det primære isolasjonslaget. Den medfølgende spesifikasjonen gir en maksimal langtidsdriftstemperatur på 90 °C og en kortsiktig overbelastningstoleranse på 130 °C. Dette temperaturområdet er en av hovedgrunnene til å vurdere XLPE-isolasjon når en kontrollinstallasjon kan fungere over de typiske forholdene for generelle PVC-isolerte ledninger.

2. Kobberlederalternativer

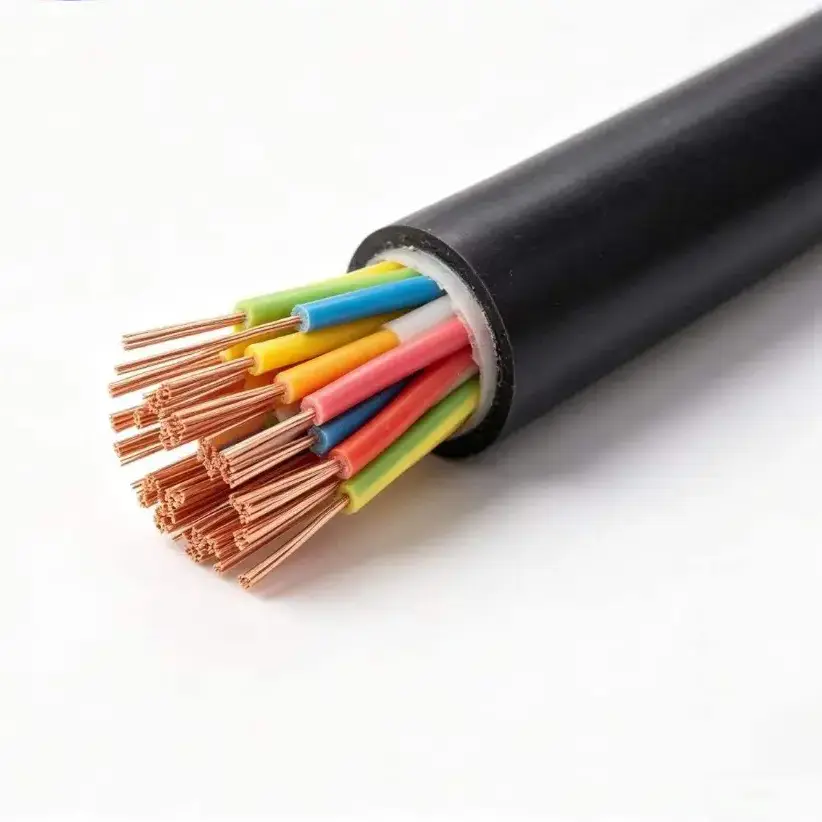

Lederen er spesifisert som 99,99 % oksygenfritt kobber med høy renhet. KYJV bruker en klasse 1 solid leder, mens KYJVR er oppført med en klasse 5 fleksibel leder. Lederkonstruksjonen kan derfor tilpasses faste ledninger eller installasjoner hvor det kreves ekstra fleksibilitet.

3. PVC-kappe og funksjonelle varianter

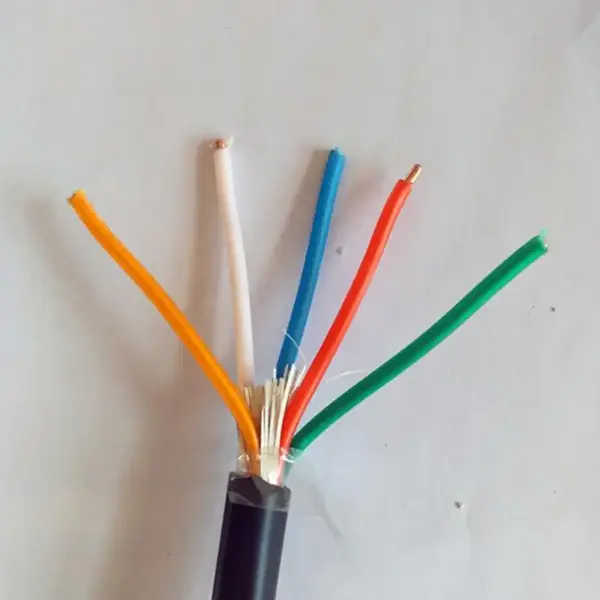

Standard ytre kappe er PVC, med en WDZ lav-røyk null-halogen versjon tilgjengelig som et oppgradert alternativ. Skjermet KYJVP legger til kobberflettet skjerming, mens KYJV22 bruker rustning med ståltape for applikasjoner som krever ekstra mekanisk beskyttelse. Disse variantene gjør at kabelkonstruksjonen kan tilpasses den omkringliggende installasjonen i stedet for å bruke én konfigurasjon for hvert prosjekt.

Velge riktig konfigurasjon

Kjernemengden skal samsvare med antall kontroll-, instrumenterings- eller beskyttelseskretser som betjenes av kabelen. Standardområdet dekker 2 til 61 kjerner, mens ledertverrsnitt varierer fra 0,75 til 6 mm². Den nødvendige lederstørrelsen bør bestemmes ut fra kretsbelastningen, tillatt spenningsfall og installasjonsforhold i stedet for å velges utelukkende av antall kjerner.

Installasjonsforholdene avgjør om ytterligere beskyttelse er nødvendig. Upansret KYJV eller KYJVR er beregnet for kabelbakker, innendørs rør og faste kabelgrøfter. KYJVP kan vurderes der elektromagnetisk interferens er et problem, mens KYJV22 er beregnet for spesifiserte installasjoner som krever stålbåndsrustning og mekanisk beskyttelse. De medfølgende minste bøyeradiusverdiene bør også tas i betraktning under ruting.

Typiske applikasjoner

1. Energi og elektrisk utstyr

Kabelen kan brukes til lavspentkontroll og signalledninger knyttet til PV-utstyr, energilagringssystemer, invertere, elektriske skap og relatert utstyr. XLPE-isolasjon gir det spesifiserte 90 °C langsiktige driftstemperaturområdet for installasjoner der omgivelses- eller utstyrstemperaturer krever dette nivået av isolasjonsytelse.

2. Industriell automasjon

Styreskap for maskinverktøy, pumper, vifter, PLS-systemer og prosessutstyr kan kreve flerkjernes kontrollkabling med forskjellige leder- og installasjonskonfigurasjoner. Fleksible lederversjoner kan forenkle ruting rundt utstyrsterminaler og skap, mens skjermede versjoner er tilgjengelige for kretser der elektromagnetisk interferens må adresseres.

3. Kommunal og bygningsmessig infrastruktur

Kabelserien kan brukes i underjordiske brukstunneler, kabelgrøfter, bygningselektriske systemer og andre faste lavspentkontrollinstallasjoner. Der kabler er utsatt for ekstra mekanisk belastning eller krever direkte nedgraving, gir den pansrede KYJV22-konfigurasjonen et annet installasjonsalternativ.

4. Strømsystemkontroll og beskyttelse

Lavspent sekundærkretser i nettstasjoner, kraftverk, distribusjonsrom og elektrisk utstyr kan bruke flerkjernede kontrollkabler for signalinnsamling, forrigling og utstyrskontroll. Den endelige modellen bør tilpasses kretsfunksjon, lederstørrelse, skjermingskrav og installasjonsmetode.

5. Eksportutstyr og ingeniørprosjekter

For eksportrettet elektrisk utstyr og ingeniørprosjekter bør kabelspesifikasjonen bekreftes mot gjeldende prosjektkrav før produksjon. Dokumentasjon, leveringslengde, spoletype og eventuelle nødvendige inspeksjonsprotokoller kan spesifiseres sammen med kabelmodell og konstruksjon.

Tekniske kontroller før bestilling

For et prosjekttilbud inkluderer basisinformasjonen normalt kabelmodell, merkespenning, lederklasse, tverrsnitt, kjernemengde og nødvendig lengde. Dersom kabelen skal føres i nærheten av utstyr som genererer elektromagnetisk interferens, bør skjermingskravet angis separat. Direkte nedgraving eller utsatt installasjon bør også identifiseres slik at behovet for rustning kan vurderes.

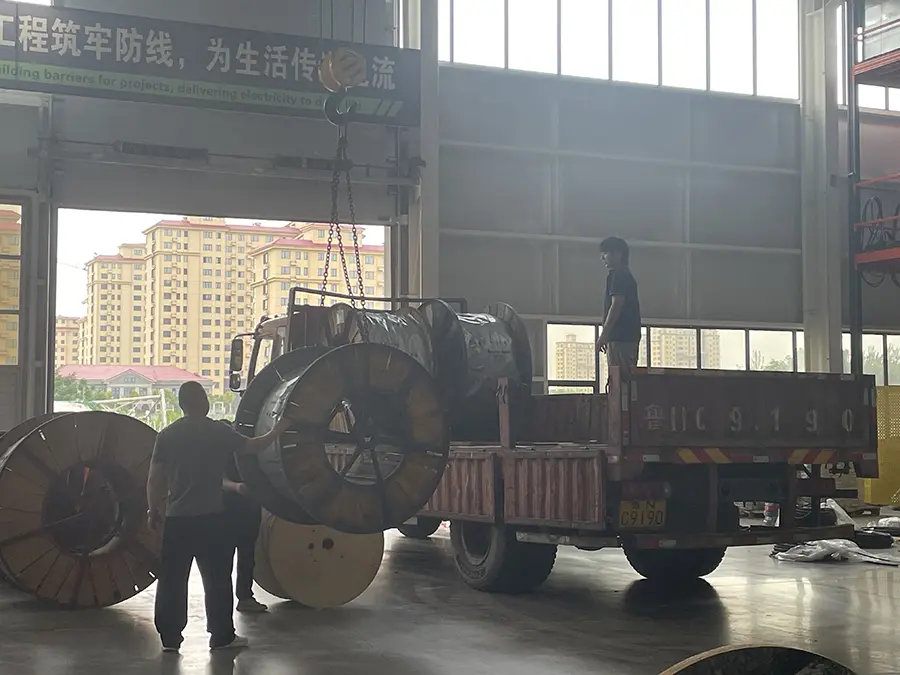

For eksportordrer bør emballasje og dokumentasjon bekreftes på tilbudsstadiet. Den medfølgende spesifikasjonen viser plastruller og fumigerte trespoler, sammen med tilpassede leveringslengder. Spesielle krav som WDZ lavrøyk null-halogen konstruksjon eller kuldebestandige versjoner bør også spesifiseres før produksjon.

FAQ

1. Hvilke standarder er spesifisert for denne kabelen?

De medfølgende produktdataene viser GB/T 9330 som nasjonal standard. Hvis et utenlandsprosjekt krever ytterligere standarder, sertifikater eller inspeksjonsdokumenter, bør disse kravene bekreftes i henhold til destinasjonsmarkedet og prosjektspesifikasjonen.

2. Hvilke lederstørrelser og kjernemengder er tilgjengelige?

Standard ledertverrsnitt er 0,75, 1,0, 1,5, 2,5, 4 og 6 mm². Standard kjernekonfigurasjoner varierer fra 2 til 61 kjerner, inkludert flere mellomliggende kjernetellinger. Spesielle kjernemengder kan produseres i henhold til prosjektkrav.

3. Hva er driftstemperaturen til XLPE-isolasjonen?

De medfølgende tekniske dataene spesifiserer en maksimal langtidsdriftstemperatur på 90 °C og en kortvarig overbelastningstoleranse på 130 °C. Standard minimum leggingstemperatur er ≥0 °C, mens en kuldebestandig versjon er oppført for direkte installasjon ved -30 °C.

4. Når kreves en skjermet eller pansret versjon?

Skjermet KYJVP kan vurderes når elektromagnetisk interferens må kontrolleres i signal- eller kontrollkretsen. Pansret KYJV22 er beregnet for leggingsforhold som krever ekstra mekanisk beskyttelse, inkludert spesifisert direkte underjordisk begravelse. Minimumskravene til bøyeradius er forskjellige for upansrede, skjermede og pansrede konstruksjoner.

5. Hvilke elektriske tester er spesifisert før levering?

Den medfølgende spesifikasjonen viser en isolasjonsmotstand på ≥1000 MΩ·km ved 20 °C og en ferdigprodukt som tåler spenningstest på 3000V/5min uten havari. Tabellen spesifiserer også full inspeksjon før levering. Eventuelle prosjektspesifikke inspeksjons- eller tredjeparts testkrav bør bekreftes før produksjon.

6. Kan leveringslengden og kabelkonstruksjonen tilpasses?

Ja. De medfølgende dataene viser tilpassede leveringslengder med en oppgitt lengdetoleranse på ±0,5 %. Spesielle kjernemengder, fleksibel lederkonstruksjon, skjerming, armering, WDZ lav-røyk null-halogen konstruksjon og kuldebestandige versjoner kan spesifiseres i henhold til prosjektkravene.
