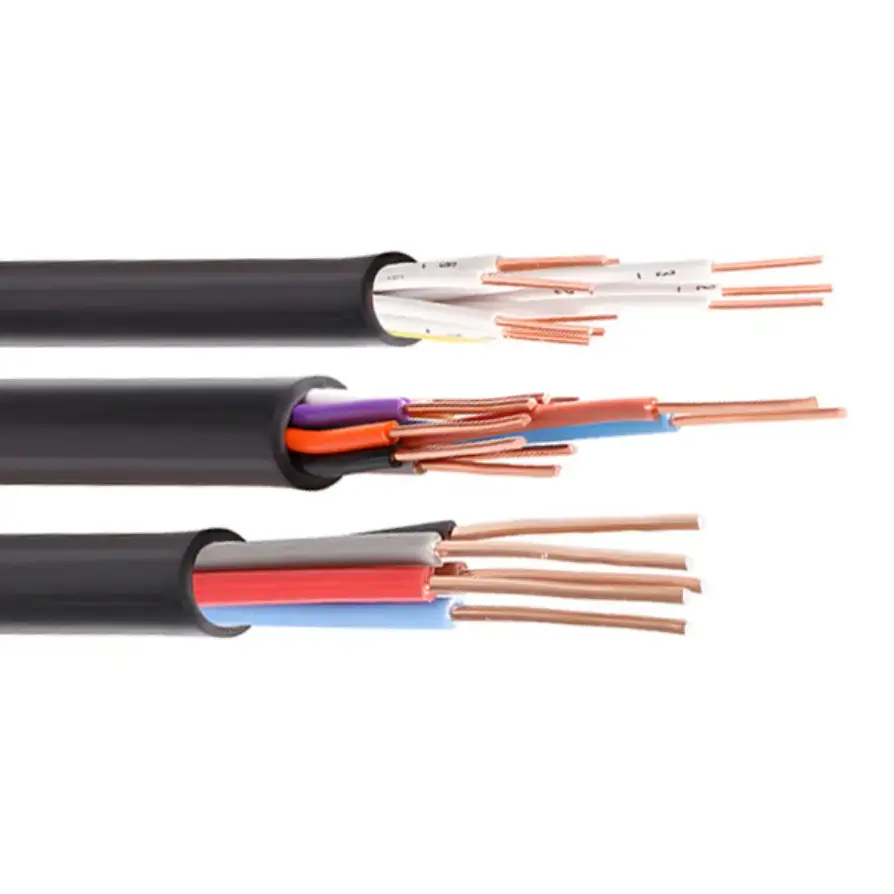

Kobber PVC kontrollkabel

Grunnproduktmodell: KVV

Kobber PVC-kontrollkabel kombinerer en oksygenfri kobberleder med høy renhet med PVC-isolasjon og en beskyttende kappe for lavspentkontroll, overvåking og hjelpekretser. KVV-konstruksjonen er beregnet for faste ledninger der flere styresignaler eller elektriske funksjoner må føres gjennom samme kabel. Lederstørrelse, kjernemengde, skjerming og armering kan velges i henhold til utstyrskonfigurasjonen og installasjonsmiljøet.

For industriell automasjon, elektrisk utstyr og bygningskontrollsystemer gir denne kabelen et praktisk flerkjernet kablingsalternativ for tilkobling av styreskap, feltenheter, motorer, sensorer og andre hjelpekretser. Gjeldende spesifikasjon bør bekreftes fra kretsspenning, ledertverrsnitt, antall kjerner, leggemetode og miljøforhold i stedet for fra kjernetall alene.

Produktspesifikasjonsdimensjoner og teknisk parametertabell

Konstruksjon og elektriske egenskaper

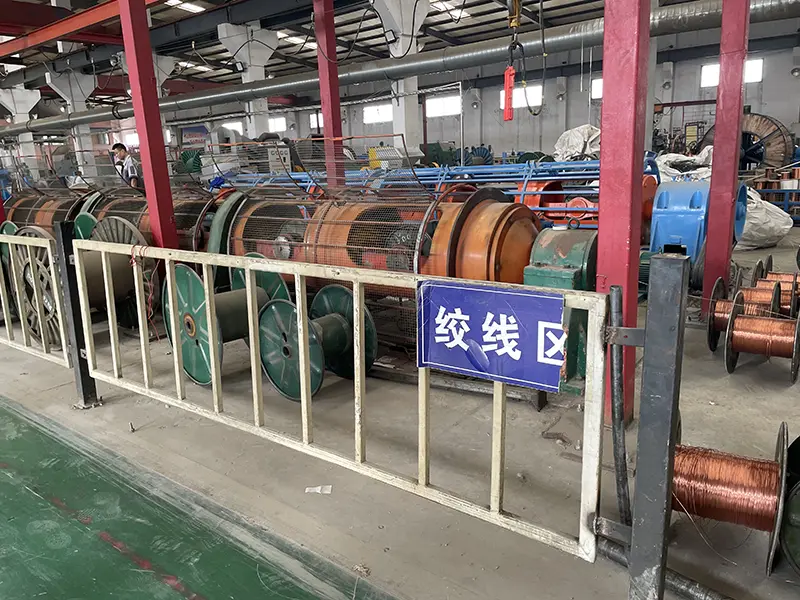

Kobberleder for kontroll- og hjelpekretser

Lederen er spesifisert som oksygenfritt kobber med høy renhet, med tverrsnittsmuligheter fra 0,5 til 10 mm². For kontrollapplikasjoner skal lederstørrelsen tilsvare tilkoblet last, styrespenning, tillatt spenningsfall og installasjonsavstand. Det tilgjengelige kjerneutvalget på 2 til 61 kjerner gjør det også mulig for én kabel å romme flere kontroll- eller overvåkingskretser.

PVC isolasjon og kappe

PVC gir den primære elektriske isolasjonen og ekstern beskyttelse for standard KVV-konstruksjonen. Den oppførte maksimale langtidsdriftstemperaturen er 70 ℃, mens tabellen spesifiserer en omgivelsestemperatur på minst 0 ℃. Installasjonsforhold utenfor disse grensene krever bekreftelse av gjeldende kabelkonstruksjon og materialkvalitet i stedet for bare å endre installasjonsmetoden.

Alternativer for skjerming og pansring

Styrekretser installert nær variabel frekvens utstyr, motorer eller andre elektriske kilder kan kreve ekstra skjerming. KVVP- og KVVRP-konfigurasjoner kan bruke flettet skjerming med spesifisert dekningsgrad, mens KVVP2 bruker kobbertape-innpakning. Der mekanisk beskyttelse er en prioritet, legger KVV22-konstruksjonen til dobbel ståltapearmering. Disse konfigurasjonene bør velges i henhold til kilden til interferens, mekanisk eksponering og leggerute.

Installasjonsforhold som påvirker kabelvalg

Installasjonsmetoden har et direkte forhold til kabelkonstruksjonen som kreves for et prosjekt. Ikke-pansrede kabler oppført i spesifikasjonstabellen har en minimum bøyeradius på 6 ganger kabelens ytre diameter, mens pansrede eller kobber-tape-skjermede konstruksjoner krever minst 12 ganger ytre diameter. Vedlikehold av den spesifiserte bøyeradius bidrar til å forhindre overdreven mekanisk belastning på isolasjonen og kabelstrukturen under installasjonen.

For direkte nedgraving er oppført minimumsdybde 0,7 m, med tilleggsbeskyttelse mot ytre mekaniske skader. Når flere kabler er installert parallelt, bør tilstrekkelig varmeavledningsplass opprettholdes. Disse detaljene er spesielt relevante når den samme styrekabelspesifikasjonen brukes på tvers av forskjellige installasjonsområder.

Applikasjonsscenarier

Industriell automatisering: Kobber PVC-kontrollkabel kan brukes til PLS-kontrollskap, produksjonslinjeutstyr, maskinkontrollkretser og hjelpesignalledninger der flere lavspentkontrollfunksjoner må kobles til.

Mekanisk og elektrisk utstyr: Brukes på kontroll- og tilbakemeldingskretser knyttet til pumper, vifter, kompressorer, maskinverktøy, kjøleutstyr og andre elektriske maskiner.

Bygnings- og kommunale systemer: Brukes i bygningsautomasjon, heiskontroll, brannkontrollutstyr, gatelyskontroll og vannforsyning eller avløpssystemer der kabelspesifikasjonen samsvarer med gjeldende kretskrav.

Nytt energiutstyr: Kan brukes til hjelpekontroll- og overvåkingskretser rundt fotovoltaisk utstyr, energilagringssystemer og ladeinfrastruktur når spenningen, temperaturen og installasjonsforholdene faller innenfor gjeldende spesifikasjoner.

Transport og lager: Brukes på kontrollkretser for transportsystemer, lagerutstyr og andre elektrisk drevne logistikksystemer. Skjermede eller pansrede konstruksjoner kan vurderes der interferens eller mekanisk eksponering krever ekstra beskyttelse.

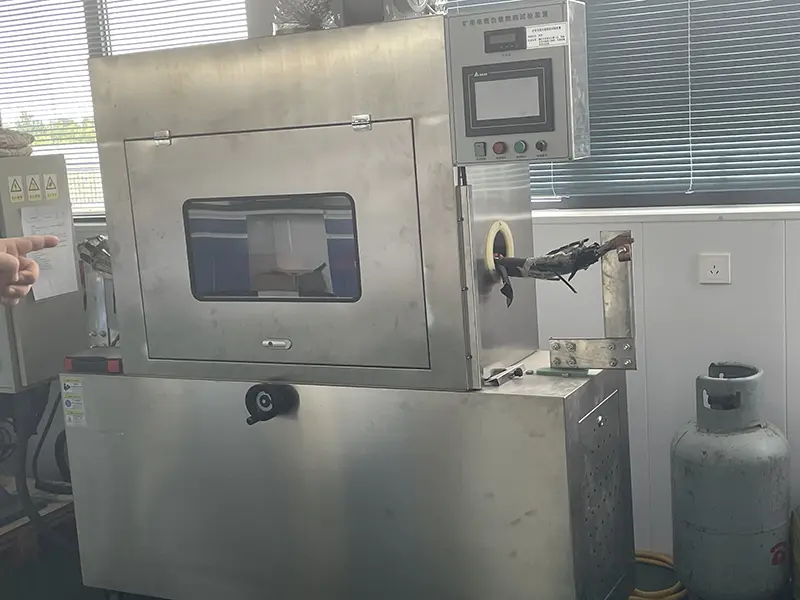

Kvalitets- og spesifikasjonsverifisering

For en teknisk anskaffelse eller prosjektspesifikasjon, bør kobber PVC-kontrollkabel kontrolleres mot målbare parametere i stedet for kun å stole på generelle produktbeskrivelser. Relevante elementer inkluderer ledermateriale, tverrsnittsareal, kjernemengde, isolasjonsmotstand, spenningsmotstandsytelse, bøyeradius og valgt skjermings- eller armeringsstruktur.

Den medfølgende spesifikasjonen identifiserer GB/T 9330-2020 som referansestandard og gir nominell spenning, motstand, isolasjon og installasjonskrav. For eksportprosjekter bør den nødvendige IEC-standarden, testdokumentasjonen og destinasjonsmarkedskravene bekreftes separat før produksjon. Der det kreves en skjermet, pansret eller brannsikker konstruksjon, skal eksakt modell også oppgis i kjøpsspesifikasjonen.

Hvordan velge riktig spesifikasjon

Start med den elektriske funksjonen til kretsen og finn ut om kabelen har kontroll, overvåking, tilbakemelding eller hjelpesignaler. Bekreft deretter ønsket ledertverrsnitt og kjernemengde. For prosjekter med elektrisk interferens, vurder en skjermet konstruksjon; for utsatte ruter hvor mekanisk beskyttelse er viktig, kan en pansret versjon være mer hensiktsmessig.

For større kontrollsystemer kan reserver av ytterligere kjerner gi kapasitet for fremtidige kretsendringer. Tabellen viser et forslag på 10%-20% reservekjerne, mens valg av tverrsnitt bør kontrolleres mot faktisk belastning, kretslengde, spenningsfall og installasjonsforhold. En større leder bør ikke velges utelukkende fordi prosjektet har et større antall kontrollpunkter.

FAQ

1. Hvilken standard brukes for denne kabelen?

Spesifikasjonen gitt for produktreferansene GB/T 9330-2020 for plastisolerte kontrollkabler. For eksportordrer bør IEC-krav og destinasjonsmarkedsstandarder bekreftes i henhold til den faktiske applikasjonen og kabelkonstruksjonen.

2. Hvilke kjernemengder og lederstørrelser er tilgjengelige?

Det listede utvalget dekker 2 til 61 kjerner og ledertverrsnitt fra 0,5 til 10 mm². Vanlige kjernemengder inkluderer 4, 7, 10, 14, 19, 24 og 37 kjerner, mens 0,75, 1,0, 1,5 og 2,5 mm² er oppført som vanlige tverrsnitt.

3. Er en skjermet versjon tilgjengelig for applikasjoner med elektrisk interferens?

Ja. KVVP- og KVVRP-konstruksjoner kan spesifiseres med flettet skjerming med oppgitt dekningsgrad på minst 80 %. KVVP2 bruker kobbertape-innpakning. Den passende skjermingsstrukturen avhenger av interferenskilden og installasjonsmiljøet.

4. Hva er drifts- og leggetemperaturkravene?

De medfølgende tekniske dataene viser en maksimal langsiktig tillatt driftstemperatur på 70 ℃ og en konvensjonell omgivelsestemperatur på minst 0 ℃. Hvis installasjon under 0℃ er nødvendig, er kabelforvarming spesifisert i tabellen. Spesielle lavtemperaturkonstruksjoner bør bekreftes separat for kaldere miljøer.

5. Kan kabelen brukes til direkte nedgraving?

Den medfølgende spesifikasjonen angir en minimum direkte nedgravd leggedybde på 0,7 m og krever beskyttelse mot ytre mekaniske skader. Selve kabelkonstruksjonen bør kontrolleres mot jordforhold, mekanisk eksponering, fuktighet og prosjektets installasjonskrav før direkte nedgraving.

6. Hvilken informasjon bør gis når du ber om et tilbud?

For en nøyaktig spesifikasjonssjekk, oppgi nødvendig kjernemengde, ledertverrsnitt, merkespenning, kabellengde, leggemetode og installasjonsmiljø. Hvis skjerming, kobbertape-innpakning, ståltapearmering eller en brannsikker konstruksjon er nødvendig, inkludere tilsvarende krav slik at kabelmodellen og teknisk dokumentasjon kan matches riktig.
