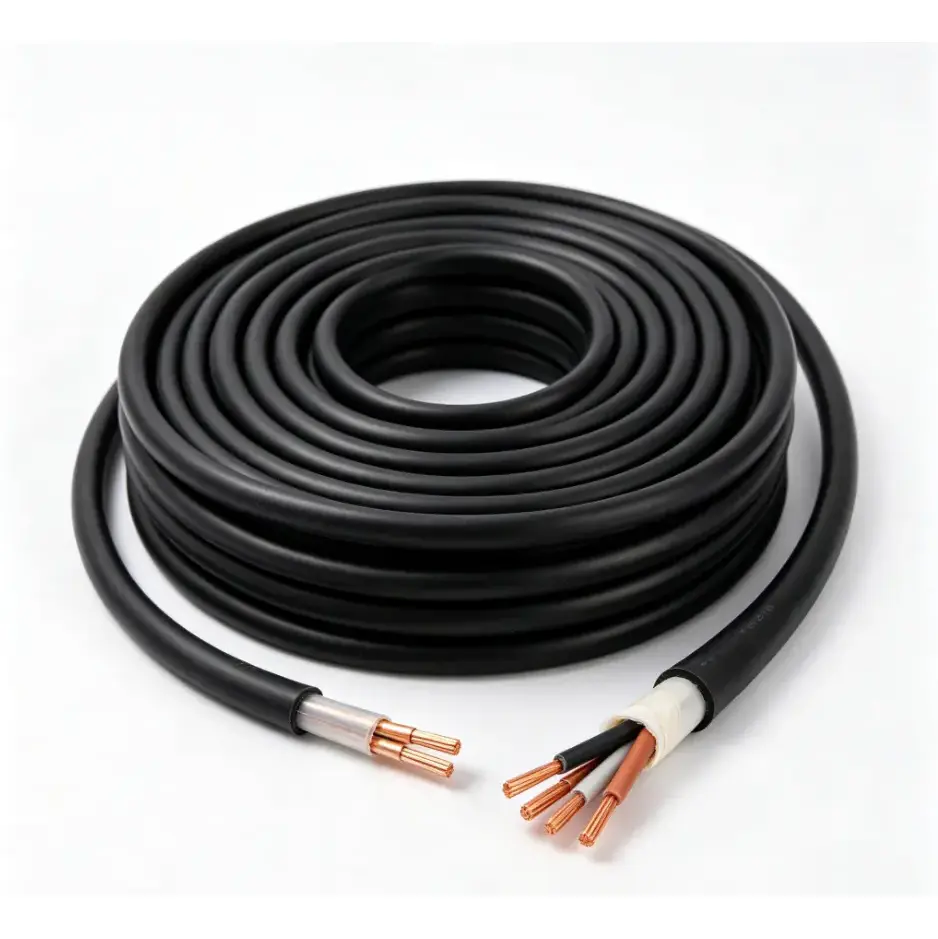

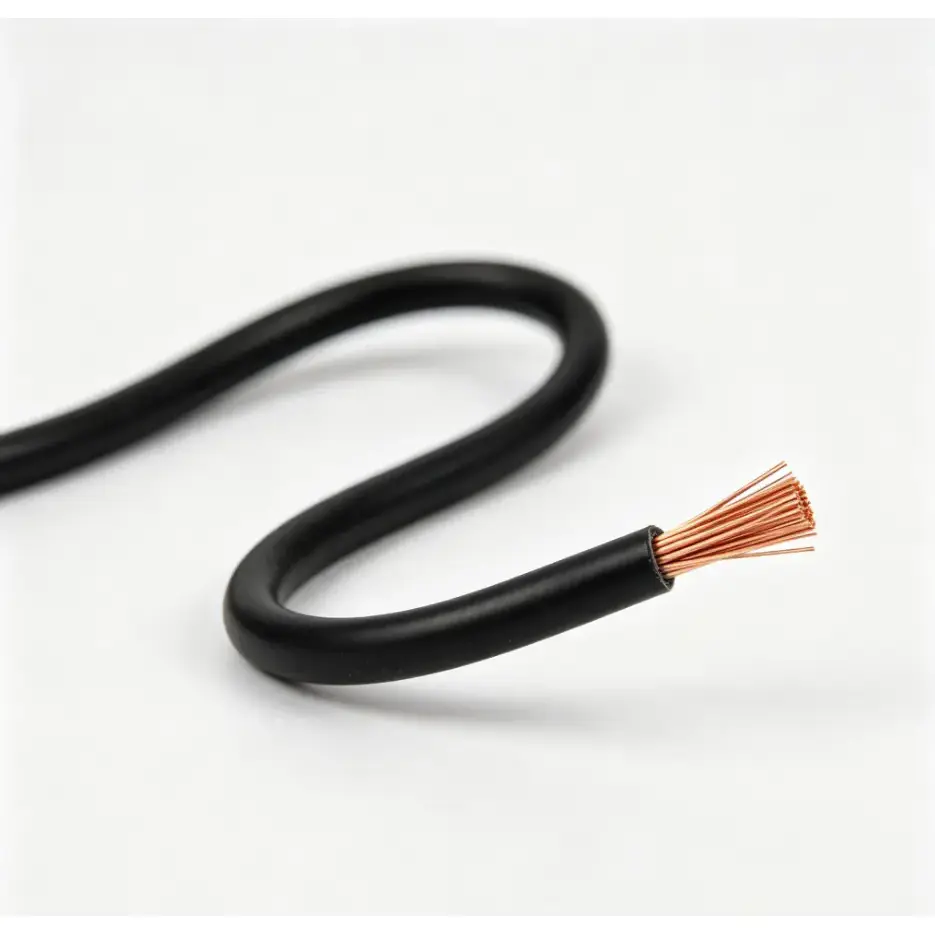

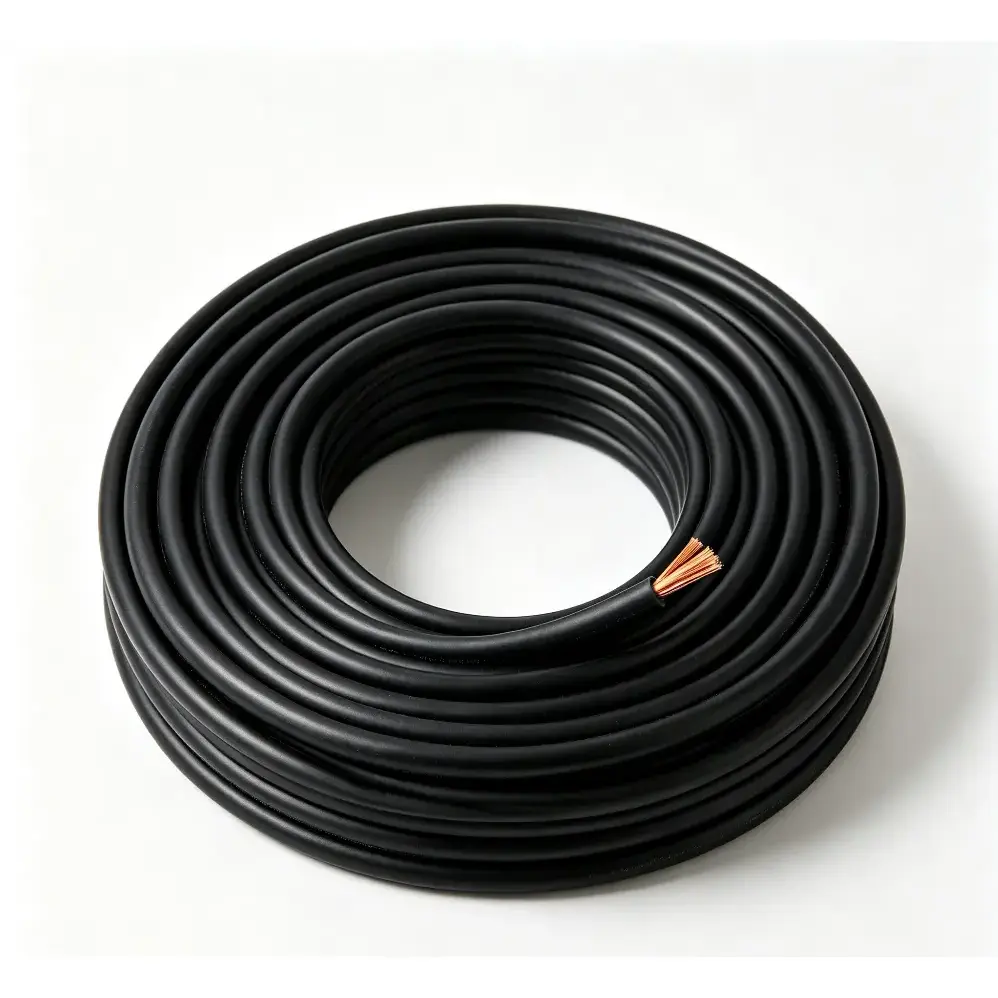

Kobber PVC brannsikker fleksibel kontrollkabel

Produktmodeller: N(NH)-KVVR, N(NH)-KVVRP, etc.

Kobber PVC brannsikker fleksibel kontrollkabel er designet for kontroll- og signalkretser der fleksibel installasjon og brannmotstandskrav må vurderes sammen. Den bruker fleksible kobberledere i klasse 5, et brannsikkert lag med glimmertape og ekstrudert PVC-isolasjon og kappe. Denne konstruksjonen er ment å bidra til å opprettholde kretsintegriteten i en spesifisert periode under brannforhold, avhengig av gjeldende kabelkonfigurasjon og testkrav.

Den fleksible lederstrukturen gjør kabelen egnet for kontrollskap, brannsikringssystemer, mekanisk og elektrisk utstyr og industrielle automatiske kontrollkretser der gjentatte bøyninger eller trange ledningsrom kan gjøre installasjonen mer krevende. Kabelvalg bør være basert på ledertverrsnitt, kjernemengde, installasjonsmetode, brannytelseskrav og de elektriske egenskapene til det tilkoblede utstyret.

Produktspesifikasjonsdimensjoner og teknisk parametertabell

Konstruksjon og ytelse

Kabelkonstruksjonen kombinerer en fleksibel kobberleder med et glimmer-tape brannsikkert lag og PVC-isolasjon og kappe. Hver del har en spesifikk funksjon i den generelle kabelstrukturen, så den nødvendige spesifikasjonen bør velges i henhold til kontrollkretsen, installasjonsmiljøet og gjeldende krav til brannytelse.

Fleksibel klasse 5 kobberleder

Flertrådet lederkonstruksjon gir større fleksibilitet enn en solid leder med samme nominelle tverrsnitt. Dette er nyttig for skapledninger, utstyrstilkoblinger og installasjoner der kabelen må passere gjennom begrensede rom eller rundt utstyrskomponenter.

Glimmer-tape brannsikkert lag

Glimmertape er innlemmet som det brannsikre laget rundt lederen. I en brannsikker kabelkonstruksjon er dette laget ment å bidra til å beskytte den ledende banen når kabelen utsettes for høye temperaturer eller flammer i varigheten definert av gjeldende testbetingelser.

PVC isolasjon og kappe

Den ekstruderte PVC-isolasjonen gir elektrisk separasjon mellom lederen og omkringliggende kabelkomponenter, mens den ytre kappen gir ekstra mekanisk og miljøbeskyttelse. Isolasjonstykkelsen varierer med det nominelle tverrsnittet, som vist i spesifikasjonstabellen ovenfor.

Hvor det brukes

Kobber PVC brannsikker fleksibel kontrollkabel er beregnet for kontroll- og signalkabling der kretskontinuitet under spesifiserte brannforhold er en viktig designhensyn. Typiske bruksområder inkluderer brannkontrollskap, bygningsbrannsikringssystemer, mekanisk og elektrisk utstyr, strømrelaterte kontrollsystemer og industrielle automasjonsinstallasjoner.

I avgrensede styreskap eller utstyrskapslinger kan den fleksible lederkonstruksjonen forenkle føringen sammenlignet med mindre fleksible kabelkonstruksjoner. For industrielle installasjoner bør det endelige valget også ta hensyn til omgivelsestemperatur, kabelbrett eller rørarrangement, bøyekrav, fuktighet, olje eller annen miljøeksponering, og den elektriske belastningen til den tilkoblede kontrollkretsen.

Kvalitets- og spesifikasjonsverifisering

For denne type kabel bør kvalitetsvurdering baseres på målbare konstruksjon og elektriske parametere fremfor utseende alene. Ledertverrsnitt, ledermotstand, isolasjonstykkelse, brannsikkert lag, kjernemengde og gjeldende krav til brannytelse bør kontrolleres mot avtalt spesifikasjon.

Før produksjon eller forsendelse kan prosjektdokumentasjonen matches med nødvendig modell, tverrsnitt, kjernemengde, ledertype og testkrav. For ingeniørapplikasjoner kan kunder også bekrefte om ytterligere inspeksjonsregistreringer, tekniske data eller prøver er nødvendig før bulkproduksjon.

Hva bør bekreftes før du bestiller?

Den riktige spesifikasjonen avhenger av kontrollsystemet og installasjonsforholdene. Før du legger inn en bestilling, er det nyttig å bekrefte følgende punkter:

1. Ledertverrsnitt i henhold til kretskravene og gjeldende elektriske beregninger.

2. Nødvendig kjernemengde og om en standard eller tilpasset kjernekonfigurasjon er nødvendig.

3. Brannsikre ytelseskrav og gjeldende prosjekt- eller teststandard.

4. Installasjonsmetode, inkludert ledningsnett for styreskap, installasjon av kanal, installasjon av kabelbrett eller utstyrstilkobling.

5. Nødvendig kabellengde, emballasje, dokumentasjon og inspeksjonskrav for prosjektet.

FAQ

1. Kan denne kobber PVC brannsikre fleksible kontrollkabelen opprettholde kretskontinuitet under en brann?

Kabelen er utformet med et brannsikkert lag med glimmertape for å bidra til å opprettholde den ledende banen i en spesifisert periode under gjeldende branntestbetingelser. Faktisk brannmotstandsevne avhenger av kabelkonstruksjonen, installasjonsmetoden og testkravene til det spesifiserte produktet.

2. Hvilket ledermateriale brukes i denne kabelen?

Den bruker fleksible kobberledere. Lederkonfigurasjonen og maksimal enkeltlederdiameter varierer i henhold til det nominelle tverrsnittet, med de relevante verdiene gitt i den tekniske tabellen.

3. Hvilke tverrsnitt og kjernemengder er tilgjengelige?

De oppførte tverrsnittene er 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² og 6 mm². Anbefalte kjernemengder inkluderer 2 til 61 kjerner i konfigurasjonene vist i tabellen, og tilpassede kjernemengder kan diskuteres i henhold til prosjektkrav.

4. Kan kabelen tilpasses for et prosjekt?

Ja. Kjernemengde og kabellengde kan tilpasses i henhold til prosjektspesifikasjonen. Før produksjon bør nødvendig ledertverrsnitt, kjernekonfigurasjon, brannbestandig konstruksjon, installasjonsforhold og dokumentasjonskrav bekreftes.

5. Hvor er denne typen kabel vanligvis brukt?

Typiske bruksområder inkluderer brannkontrollskap, bygningsbrannsikringssystemer, mekanisk og elektrisk utstyr, industrielle kontrollkretser og andre installasjoner der fleksible ledninger og brannsikker kabelkonstruksjon er nødvendig.

6. Hvilken teknisk informasjon skal gis for tilbud?

For et nøyaktig tilbud og spesifikasjonssjekk, vennligst oppgi nødvendig modell, ledertverrsnitt, kjernemengde, kabellengde, installasjonsmiljø og gjeldende krav til brannytelse. Hvis tilgjengelig, kan prosjekttegninger eller tekniske spesifikasjoner også brukes for å bekrefte kabelkonstruksjonen før produksjon.
