Høytemperaturkontrollkabel

Grunnmodeller: KGG, KFF, etc. Isolasjonsmateriale: silikongummi eller fluorplast.

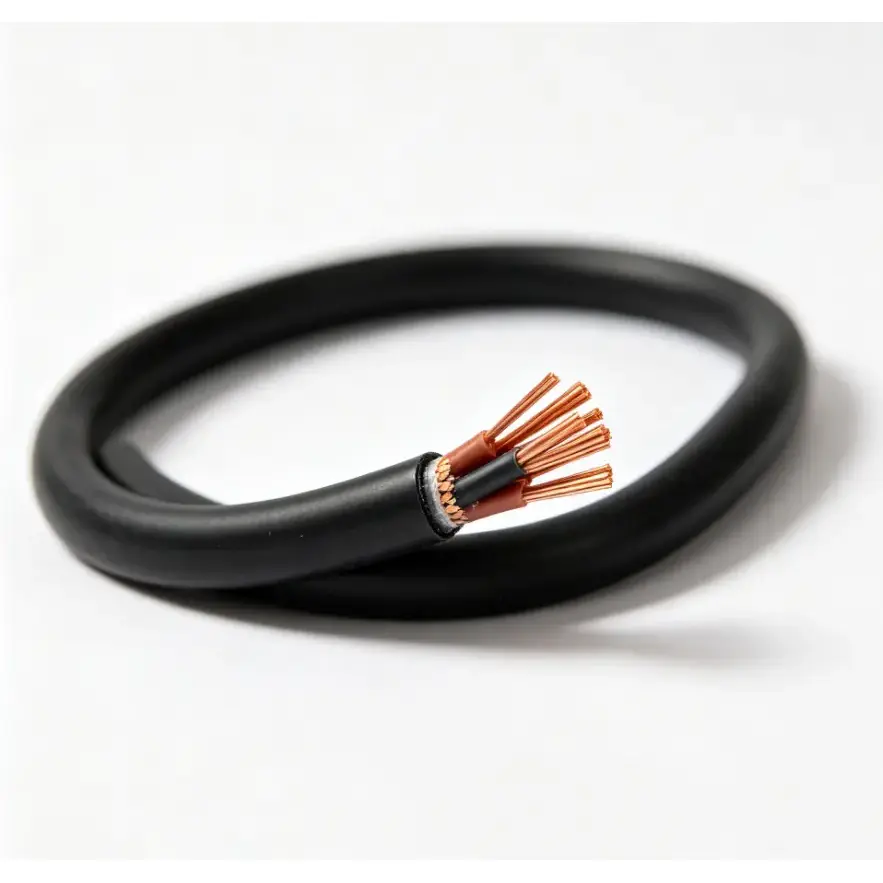

Høytemperaturkontrollkabel er en spesialkabel for overføring av kontroll- og overvåkingssignaler i arbeidsmiljøer med høye temperaturer. Den bruker oksygenfritt kobber med høy renhet som leder, med silikongummi eller fluoroplastisk isolasjon og valgfri skjerming og beskyttende kappestrukturer. Flertrådslederen gir fleksibilitet for utstyrsledninger, mens isolasjons- og mantelmaterialene kan velges i henhold til driftstemperatur og omgivelsesforhold.

Denne konstruksjonen er beregnet for bruksområder hvor temperaturmotstand er en viktig del av kabelvalg. Typiske bruksområder inkluderer metallurgi, varmebehandling, industrielle ovner, termisk prosessutstyr og andre industrielle kontrollsystemer. Den faktiske kabelspesifikasjonen bør velges i henhold til kontinuerlig temperatur, topptemperatur, elektriske krav, installasjonsforhold og eksponering for olje, fuktighet eller korrosive medier.

Produktspesifikasjonsdimensjoner og teknisk parametertabell

Materiale og konstruksjon

1. Høyrent oksygenfri kobberleder

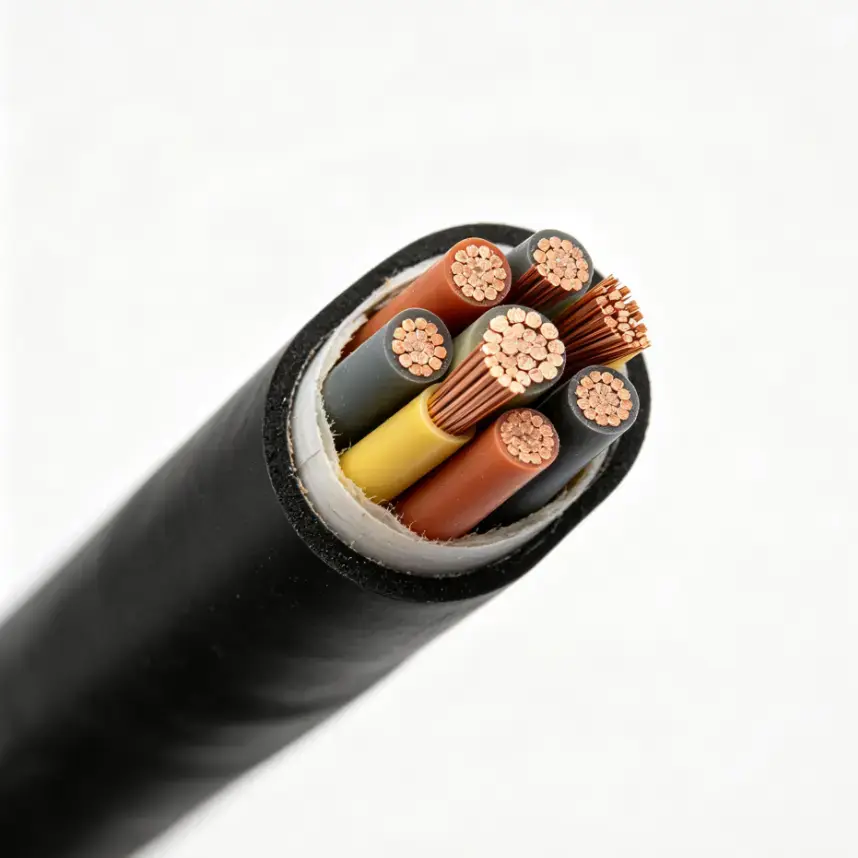

Lederen er laget av oksygenfritt kobber med høy renhet i en flertrådet fleksibel konstruksjon. Sammenlignet med en stiv solid leder, er den flertrådede strukturen mer egnet for ruting rundt utstyr og kontrollskap. Det tilgjengelige ledertverrsnittet er 0,5 mm² til 10 mm² i henhold til det oppførte spesifikasjonsområdet.

2. Silikongummi eller fluoroplastisk isolasjon

Silikongummi og fluorplast gir temperaturbestandige isolasjonsalternativer for ulike driftsforhold. Materialvalg bør vurdere den kontinuerlige arbeidstemperaturen, kortsiktig temperatureksponering, mekaniske krav og omgivelsene i stedet for temperaturen alene.

3. Valgfri skjerming for styrekretser

Kabelen kan utstyres med kobbertrådfletting eller kobbertapeomvikling når skjerming er nødvendig. Den angitte dekningsgraden for skjerming er ≥80 %. Skjerming er spesielt relevant der kontroll- eller overvåkingskretser er installert nær utstyr som kan generere elektrisk interferens.

4. Flere mantelmaterialealternativer

Den ytre kappen kan bruke høytemperaturbestandig lavrøyk halogenfri flammehemmende PVC, silikongummi, fluorplast eller nitrilkappeblanding. Den tilgjengelige konstruksjonen gir ulike kombinasjoner av temperaturmotstand og motstand mot olje, syre, alkali og andre industrielle forhold.

Ytelses- og applikasjonshensyn

Arbeidstemperaturen til en kontrollkabel bestemmes av hele kabelkonstruksjonen, inkludert leder, isolasjon, kappe og installasjonsforhold. Av denne grunn bør temperaturklasse, miljøeksponering og elektriske krav bekreftes sammen før du velger en spesifikasjon.

1. Langsiktige og kortsiktige temperaturkrav

De tilgjengelige langsiktige driftstemperaturgradene er 90 ℃, 180 ℃ og 200 ℃. Avhengig av valgt konstruksjon, kan kortsiktig topptemperatur nå 250 ℃ til 280 ℃. Silikongummi og FEP fluoroplastiske versjoner kan også motstå temperaturer ned til -60 ℃. Den valgte karakteren skal samsvare med den faktiske temperaturprofilen til utstyret.

2. Elektrisk ytelse for kontroll- og overvåkingskretser

Den oksygenfrie kobberlederen gir den nødvendige elektriske banen for kontroll- og overvåkingssignaler, mens isolasjonsmotstand og tålespenning gir målbare elektriske ytelsesindikatorer. Der elektromagnetisk interferens er et problem, kan kobberfletting eller kobbertape-skjerming spesifiseres.

3. Motstand mot industrielle arbeidsforhold

Områder med høy temperatur kan også inneholde olje, fuktighet, støv, sure eller alkaliske stoffer. Mantelen bør derfor velges i henhold til det faktiske omgivende mediet. Alternativer for silikongummi, fluorplast og nitrilkappe kan vurderes for ulike kombinasjoner av temperatur og miljøeksponering.

4. Fleksibel installasjon rundt utstyr

Lederkonstruksjonen med flere tråder støtter fleksibel ruting rundt industrimaskineri, kontrollskap og termisk utstyr. Kjernemengde, ledertverrsnitt og total kabelkonstruksjon bør tilpasses tilgjengelig installasjonsplass og kretskrav.

Typiske industrielle bruksområder

Denne kabelen brukes til kontroll, overvåking og signalkretser i industrielle miljøer hvor forhøyede temperaturer påvirker kabelvalg. Typiske bruksområder inkluderer:

● Utstyr for metallurgi og metallbehandling

●Varmebehandlingslinjer og termisk prosessutstyr

●Industriovner og varmesystemer

● Høytemperatur produksjonsmaskineri

●Industrielle styreskap og utstyrstilkoblinger

● Temperaturovervåking og kontrollkretser

●Utstyr utsatt for olje, fuktighet, støv eller etsende industrielle medier

Kvalitetskontroll og teknisk verifisering

For industrielle kabelanskaffelser bør produktverifisering fokusere på målbare konstruksjons- og elektriske parametere. Nøkkelelementer inkluderer ledermateriale, ledertverrsnitt, kjernemengde, isolasjonsmateriale, mantelkonstruksjon, nominell spenning, isolasjonsmotstand, ledermotstand og tålespenning.

Produksjonsinspeksjon kan omfatte dimensjonskontroller, ledermotstandstesting, isolasjonsmotstandstesting og effekt-frekvens motstå spenningstesting i henhold til gjeldende produktspesifikasjoner. For ingeniør- og eksportordrer kan teknisk dokumentasjon og testregistreringer bekreftes i henhold til de nødvendige spesifikasjonene og prosjektbetingelsene.

Hva bør bekreftes før du bestiller?

For en høytemperaturkontrollkabelspesifikasjon bør følgende informasjon bekreftes før tilbud eller produksjon:

●Kontinuerlig driftstemperatur og mulig kortvarig topptemperatur

●Nødvendig ledertverrsnitt og antall kjerner

● Krav til nominell spenning og elektrisk ytelse

●Om kobberfletting eller kobbertapeskjerming er nødvendig

●Nødvendig kappemateriale og miljøbestandighet

●Eksponering for olje, syre, alkali, fuktighet, støv eller etsende medier

●Påkrevd flammehemmende eller brannhemmende ytelse

●Kabellengde, emballasje og krav til teknisk dokumentasjon

FAQ

1. Hvilken temperatur tåler denne høytemperaturkontrollkabelen kontinuerlig?

Tilgjengelige langsiktige driftstemperaturgrader inkluderer 90 ℃, 180 ℃ og 200 ℃. Avhengig av valgt konstruksjon, kan kortsiktig topptemperatur nå 250 ℃ til 280 ℃. Silikongummi og FEP fluoroplastiske versjoner kan også motstå lave temperaturer ned til -60 ℃.

2. Hvilket ledermateriale brukes?

Lederen bruker oksygenfritt kobber med høy renhet i en flertrådet fleksibel konstruksjon. Det tilgjengelige ledertverrsnittet er 0,5 mm² til 10 mm² i henhold til den oppførte tekniske spesifikasjonen.

3. Kan det legges til skjerming?

Ja. Valgfri skjerming inkluderer kobbertrådfletting eller kobbertape-innpakning, med en spesifisert skjermingsdekningsgrad på ≥80 %. Skjermingsstrukturen kan velges i henhold til kontrollsystemet og det elektromagnetiske miljøet.

4. Kan du tilpasse kabelkjerner, tverrsnitt, skjerming og flammehemmende kvaliteter?

Ja. Den listede konstruksjonen støtter 2 til 61 kjerner og ledertverrsnitt fra 0,5 mm² til 10 mm². Skjerming, kappemateriale, flammehemmende eller brannhemmende krav og kabellengde kan bekreftes i henhold til applikasjon og teknisk spesifikasjon.

5. Er kabelen egnet for olje-, syre- og alkalieksponering?

De tilgjengelige kappealternativene inkluderer silikongummi, fluorplast, nitrilkappeblanding og høytemperaturbestandig PVC. Der det er olje, syre, alkali, fuktighet eller etsende medier, bør mantelmaterialet velges i henhold til det faktiske arbeidsmiljøet.

6. Hvilken informasjon er nødvendig for en bulkordre for utenrikshandel?

Vennligst oppgi nødvendig ledertverrsnitt, kjernemengde, driftstemperatur, nominell spenning, skjermingskrav, mantelmateriale, kabellengde, bruksmiljø og gjeldende tekniske standarder. Disse detaljene gjør at kabelkonstruksjonen og produksjonsspesifikasjonen kan bekreftes før tilbud.
