Kobber PVC Flammehemmende fleksibel kontrollkabel

Produktmodeller: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP).

Kobber PVC Flammehemmende fleksibel kontrollkabel kombinerer trådede kobberledere med PVC-isolasjon og en ytre kappe for å gi en fleksibel løsning for kontroll- og signalledninger. Dens flammehemmende kabelkonstruksjon er ment å begrense flammeutbredelsen, mens det fleksible lederarrangementet gjør at kabelen lettere kan føres rundt kontrollskap, utstyrsterminaler og kompakte ledningsrom.

Denne kabelen er vanligvis spesifisert for brannbeskyttelseskontrollkretser, industriell automasjon, kraftutstyr, mekaniske og elektriske systemer og metallurgisk maskineri. Den riktige spesifikasjonen avhenger av nødvendig kjernekonfigurasjon, lederstørrelse, installasjonsforhold og flammehemmende krav som er definert for applikasjonen.

Produktspesifikasjonsdimensjoner og teknisk parametertabell

Konstruksjon og flammehemmende ytelse

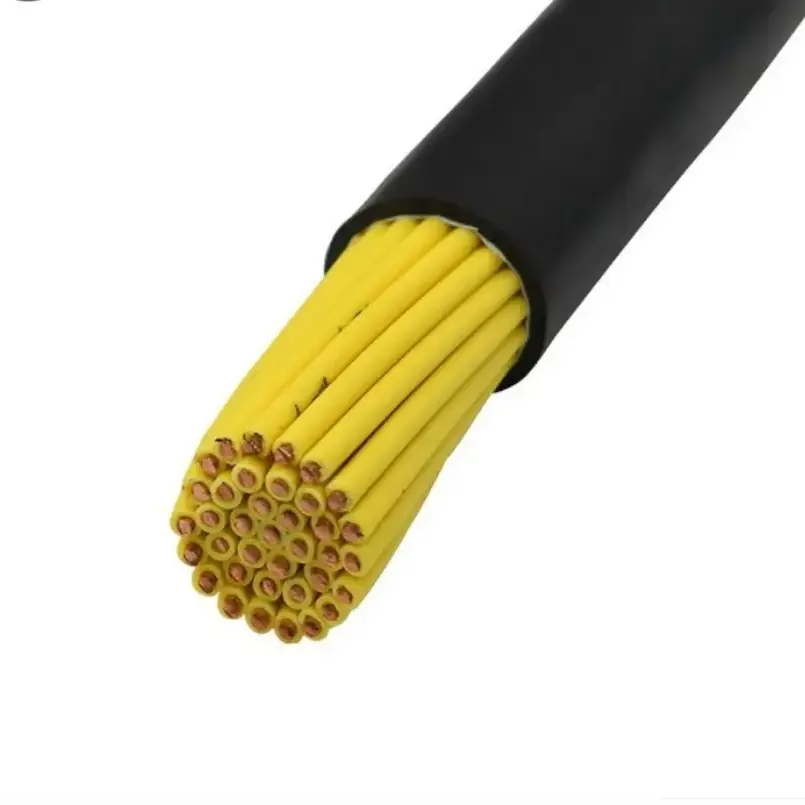

Flerstrengs fleksibel kobberleder

Kabelen bruker en flertrådet kobberlederkonstruksjon i stedet for en solid leder. De mindre individuelle ledertrådene gir større fleksibilitet, noe som er nyttig ved føring av kontrollkabler gjennom skap, rør, utstyrskapsler og andre steder der installasjonsplassen er begrenset.

PVC isolasjon og kappe

PVC brukes til isolasjon og ytre beskyttelseslag. Isolasjonstykkelsen varierer i henhold til nominelt ledertverrsnitt, med tilsvarende verdier oppført i den tekniske tabellen. Den valgte isolasjonsstrukturen gir elektrisk separasjon og beskyttelse for kontroll- og overvåkingskretser under normal service.

Flammehemmende kabelkonstruksjon

Det flammehemmende PVC-materialet er ment å redusere flammeutbredelsen langs kabelen når den utsettes for en antennelseskilde. Flammehemmende ytelse bør evalueres i henhold til gjeldende kabelspesifikasjoner og testkrav i stedet for å behandles som det samme som brannmotstandsytelse.

Hvorfor den fleksible konstruksjonen er viktig i kontrollkabling

Kobber PVC Flammehemmende fleksibel kontrollkabel kombinerer en flertrådet lederstruktur med PVC-isolasjon og kappe, noe som gjør den egnet for kontrollkabling der rutefleksibilitet er viktig. Konstruksjonen kan forenkle kabelarrangement inne i styreskap og rundt utstyrskomponenter sammenlignet med mindre fleksible kabeldesign.

For prosjekter som involverer flere kontrollkretser, tillater de tilgjengelige kjernekonfigurasjonene at kabelen kan velges i henhold til antall signaler eller kontrollfunksjoner som kreves. Ledertverrsnittet bør bestemmes fra de elektriske kravene til kretsen i stedet for fra kjernemengden alene.

For installasjoner med brannsikkerhetskrav kan den flammehemmende egenskapen vurderes sammen med installasjonsmiljø, kabelgruppering, fremføringsmetode og gjeldende prosjektstandard. Disse faktorene bør bekreftes før endelig spesifikasjonsvalg.

Applikasjonsscenarier

Brannvernsystemer

Brukes til kontroll- og signalkretser i brannsikringsskap, brannalarmkoblingsutstyr og tilhørende mekaniske systemer som røykeksosutstyr.

Kraft- og energiutstyr

Egnet for styreskap, generatorrelaterte kontrollkretser, strømfordelingsromsutstyr og andre lavspentkontrollapplikasjoner der fleksibel kabling er nødvendig.

Metallurgisk og industriell produksjon

Kan brukes i automatiske styringssystemer for produksjonslinjer, utstyrsstyreskap og signalkretser i industrielle miljøer. Miljøtemperatur og eksponering for olje, fuktighet eller kjemikalier bør vurderes ved valg.

Bygging av mekaniske og elektriske systemer

Gjelder for kontrollkabling for sentralt klimaanlegg, bygningsmekaniske og elektriske systemer, underjordiske utstyrsrom og andre bygningsserviceinstallasjoner.

Generell industriell automatisering

Brukes i styreskap, automatisert produksjonsutstyr, mekanisk utstyr og andre industrielle systemer der flere kontroll- eller overvåkingssignaler må sendes gjennom trange installasjonsrom.

Kvalitets- og spesifikasjonsverifisering

For en kontrollkabel bør kvalitetsverifisering fokusere på målbare konstruksjon og elektriske parametere. Ledertverrsnitt, maksimal entrådsdiameter, PVC-isolasjonstykkelse og DC-ledermotstand kan kontrolleres mot avtalt spesifikasjon før produksjon og forsendelse.

For bulkingeniørordrer bør modell, kjernemengde, ledertverrsnitt, kabellengde og gjeldende flammehemmende krav bekreftes på forhånd. Teknisk dokumentasjon og inspeksjonsposter kan matches med den bestilte spesifikasjonen der det kreves av prosjektet.

Veiledning for valg av spesifikasjoner

Når du velger kabel for et automatisk kontrollprosjekt, bør flere parametere vurderes sammen:

1. Ledertverrsnitt: Velg i henhold til kravene til elektrisk belastning og kontrollkrets.

2. Kjernemengde: Match antall kjerner med nødvendige kontroll- og overvåkingsfunksjoner, med tilleggskjerner vurdert der prosjektdesignet krever det.

3. Installasjonsmetode: Bekreft om kabelen skal føres inne i et kontrollskap, gjennom rør, på en kabelbakke eller direkte til utstyr.

4. Flammehemmende krav: Bekreft den nødvendige flammehemmende klassen eller gjeldende teststandard for prosjektet.

5. Miljøforhold: Vurder omgivelsestemperatur, fuktighet, olje, kjemikalier, mekanisk bevegelse og tilgjengelig bøyeplass.

6. Leveringskrav: Bekreft kabellengde, emballasje, merking, dokumentasjon og eventuelle inspeksjonskrav før bulkproduksjon.

FAQ

1. Har denne kobber PVC flammehemmende fleksible kontrollkabelen flammehemmende ytelse?

Ja. Kabelen bruker flammehemmende PVC-isolasjon og kappematerialer designet for å bidra til å begrense flammespredning. Den nøyaktige flammehemmende ytelsen bør bekreftes i henhold til spesifisert kabelkonstruksjon og gjeldende testkrav.

2. Hvorfor er kabelen egnet for ledninger i smale styreskap?

Flertrådslederstrukturen gir større fleksibilitet enn en solid leder med samme nominelle tverrsnitt. Dette kan gjøre ruting og terminering enklere der tilgjengelig installasjonsplass er begrenset.

3. Hvilke tverrsnitt og kjernemengder er tilgjengelige?

De oppførte tverrsnittene er 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² og 6 mm². Anbefalte kjernemengder inkluderer 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 og 61 kjerner. Tilpassede kjernemengder kan diskuteres i henhold til prosjektkrav.

4. Kan kabelen tilpasses for spesielle kjernemengder eller lengder?

Ja. Tilpassede kjernemengder og kabellengder kan diskuteres i henhold til prosjektspesifikasjonen. Ledertverrsnitt, installasjonsforhold, flammehemmende krav og nødvendig dokumentasjon bør bekreftes før produksjon.

5. Hvor er denne typen kabel vanligvis brukt?

Typiske bruksområder inkluderer brannbeskyttende kontrollskap, kraft- og energiutstyr, metallurgiske produksjonslinjer, bygningsmekaniske og elektriske systemer, automatisert produksjonsutstyr og industrielle kontrollskap.

6. Hvilken informasjon trengs for et tilbud?

Vennligst oppgi nødvendig modell, ledertverrsnitt, kjernemengde, kabellengde, installasjonsmiljø og gjeldende flammehemmende krav. Prosjekttegninger eller tekniske spesifikasjoner kan også leveres når tilgjengelig slik at kabelkonstruksjonen kan kontrolleres før tilbud og produksjon.
