XLPE isolert gruvekraftkabel

Modell: MYJV, MYJV22.

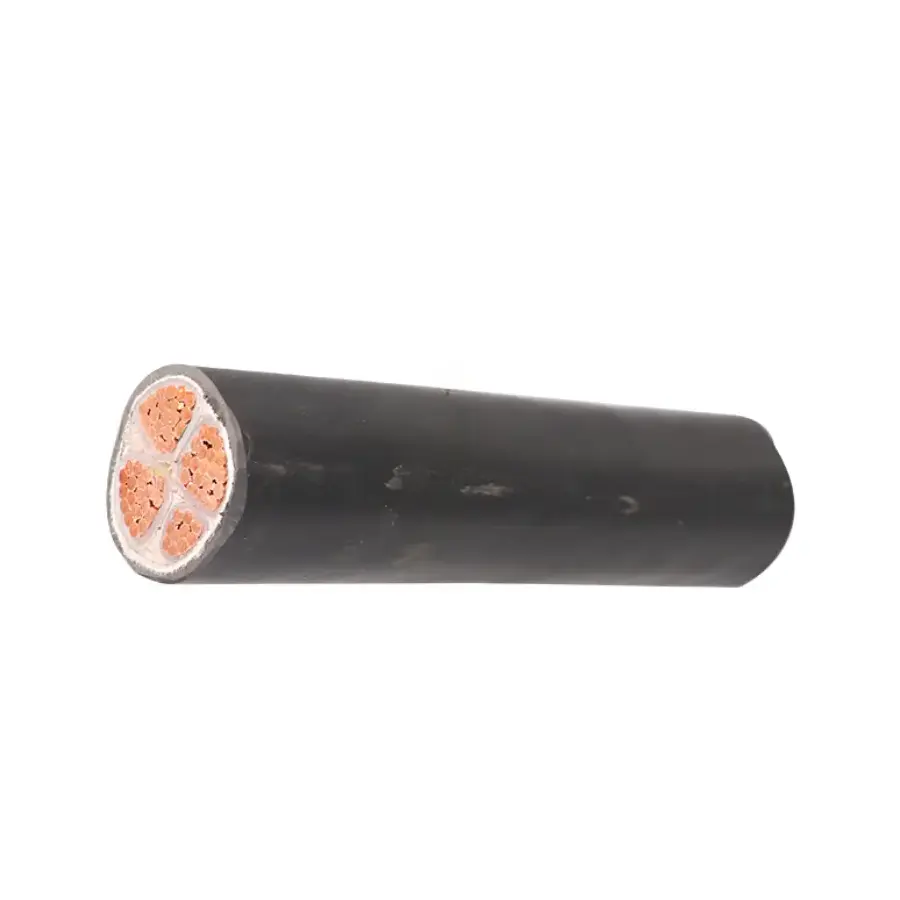

XLPE Insulated Mining Power Cable er i samsvar med MT/T 818.13-2009, med oksygenfrie kobberledere med høy renhet, XLPE tverrbundet isolasjon og en flammehemmende PVC-kappe. Nominell spenning varierer fra 0,6/1kV til 8,7/10kV, med en langvarig driftstemperatur på 90 ℃. Kabelen er beregnet for fast kraftdistribusjon i underjordiske og åpne kullgruver. Den er for statisk installasjon og skal ikke brukes på mobilt utstyr som krever kontinuerlig sleping eller gjentatt bøyning.

Tabell for produktspesifikasjoner og tekniske parametere

Viktige konstruksjonsfunksjoner

1. XLPE-isolasjon for høyere driftstemperaturer

XLPE-isolasjonen har en spesifisert langtidsdriftstemperatur på 90 ℃, med en kortvarig kortslutningstemperatur på opptil 250 ℃. Sammenlignet med PVC-isolasjon gir XLPE en høyere temperaturklassifisering for faste strømkretser der lederbelastning og omgivelsesforhold må vurderes sammen.

2. Kobberleder og elektrisk ytelse

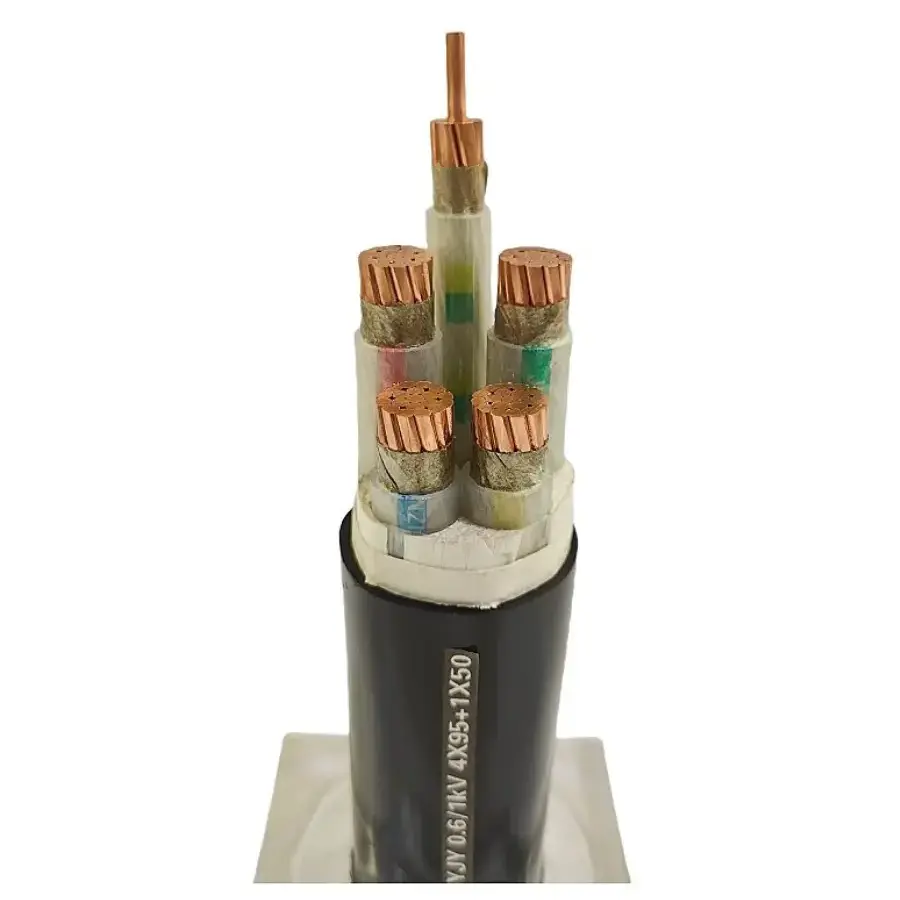

Lederen er laget av oksygenfritt kobber med høy renhet og er tilgjengelig i solid eller flertrådet konstruksjon i henhold til kabelspesifikasjonen. Ledertverrsnitt, kjernearrangement og merkespenning bør samsvare med tilkoblet last, overføringsavstand og installasjonsforhold. DC-ledermotstanden kontrolleres mot gjeldende MT 818 eller GB/T 3956-krav.

3. Flammehemmende PVC-kappe

Den ytre kappen gir kabelens ytre beskyttelse og har flammehemmende egenskaper for gruvedrift. Den medfølgende spesifikasjonen identifiserer også motstand mot olje- og syre-alkali-eksponering. Faktisk kjemisk eksponering, vannforhold, temperatur og mekanisk påkjenning bør tas i betraktning når man bekrefter riktig kappekonstruksjon.

4. Valgfri stål-tape rustning

For installasjoner hvor ekstra mekanisk beskyttelse er nødvendig, er en armert konstruksjon med stålbånd tilgjengelig. MYJV22 er derfor differensiert fra den ubepansrede MYJV-konstruksjonen ved sitt rustningslag. Den endelige konstruksjonen bør velges i henhold til leggemetode, mekanisk risiko og gjeldende prosjektspesifikasjon.

Installasjons- og bruksbetingelser

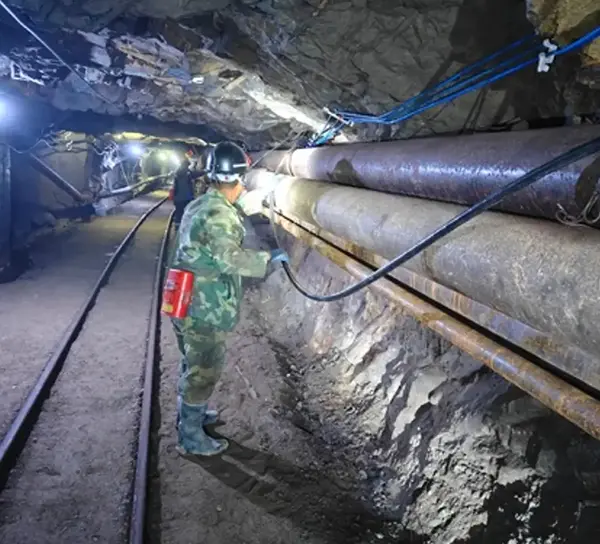

Denne kabelserien er beregnet for fast strømdistribusjon i stedet for kontinuerlig mobiltjeneste. Typiske bruksområder inkluderer underjordiske hovedveier, elektromekaniske kamre, faste pumpesystemer, ventilasjonsutstyr, strømkretser for transportbånd og andre stasjonære gruvekraftfordelingspunkter.

1. Underjordisk fast kraftdistribusjon

For underjordiske installasjoner bør kabelspesifikasjonen kontrolleres mot merkespenning, laststrøm, installasjonsvei, omgivelsestemperatur, fukteksponering og tilgjengelig mekanisk beskyttelse. Der kabelen føres gjennom områder med høyere risiko for støt eller kompresjon, kan en pansret konstruksjon vurderes.

2. Open-Pit Mine Power Systems

Faste kretsløp i dagbrudd kan innebære utendørs eksponering, støv, regn og temperaturendringer. Kabelvalg bør ta hensyn til disse miljøforholdene sammen med nødvendig spenningsnivå, lederstørrelse og leggingsarrangement.

3. Kullvaske- og støtteanlegg

Faste strømkretser for kullvaskeanlegg, pumperom, ventilasjonsanlegg og andre støtteanlegg kan spesifiseres i henhold til utstyrsbelastning og distribusjonsavstand. Kabelkonstruksjonen bør kontrolleres for det faktiske miljøet i stedet for å bruke én spesifikasjon for alle gruveanlegg.

Teknisk utvalg og inspeksjon

Før bestilling bør nødvendig merkespenning, ledertverrsnitt, antall kjerner, panserkonstruksjon, kabellengde og installasjonsmetode bekreftes. For lengre strømforsyningsveier bør også spenningsfall og ledermotstand vurderes sammen med forventet belastning.

For innkommende inspeksjon kan produktmodell og kabelkonstruksjon kontrolleres mot kjøpsspesifikasjonen. Avhengig av prosjektkravene kan dokumentasjon og testregistreringer inkludere ledermotstand, isolasjonsrelaterte tester, spenningsmotstandsresultater og flammehemmende testregistreringer. Der det kreves gruvespesifikk sertifisering eller ytterligere inspeksjonsdokumenter, bør disse bekreftes før produksjon og forsendelse.

FAQ

Q1: Hvilken standard gjelder for denne gruvekraftkabelen?

A: Produktet er spesifisert i henhold til MT/T 818.13-2009, med lederkrav referert til GB/T 3956 der det er aktuelt. Den nøyaktige standarden og dokumentasjonen som kreves for et prosjekt, bør bekreftes mot valgt modell og merkespenning.

Q2: Hvilken spenning og lederstørrelser er tilgjengelige?

A: Det oppførte merkespenningsområdet er 0,6/1 kV til 8,7/10 kV, mens den tekniske tabellen viser ledertverrsnitt fra 2,5 mm² til 300 mm². Kjernekonfigurasjon kan være 3-kjerne eller 3+1-kjerne, med den nøyaktige kombinasjonen avhengig av valgt kabelspesifikasjon.

Q3: Hva er forskjellen mellom MYJV og MYJV22?

A: MYJV refererer til den XLPE-isolerte, PVC-mantlede konstruksjonen, mens MYJV22 legger til armering med ståltape. Den pansrede versjonen vurderes der installasjonen krever ekstra mekanisk beskyttelse. Hensiktsmessig konstruksjon avhenger av kabeltrasé og leggeforhold.

Q4: Kan denne kabelen brukes på kullklippere eller annet mobilt gruveutstyr?

A: Nei. Denne kabelen er beregnet for statisk installasjon og fast strømfordeling. Utstyr som involverer kontinuerlig sleping, gjentatt bøying eller annen mobiltjeneste krever normalt en fleksibel gruvekabel spesifikt spesifisert for den driftstilstanden.

Spørsmål 5: Hvilken informasjon bør gis når du ber om et tilbud?

A: Den nødvendige informasjonen inkluderer normalt merkespenning, ledertverrsnitt, kjernekonfigurasjon, kabellengde, mengde, installasjonsmetode og påføringsutstyr. Dersom prosjektet krever spesifikk sertifisering, inspeksjonsprotokoll, pakkekrav eller tekniske dokumenter, bør disse også oppgis i henvendelsen.

Q6: Hva bør sjekkes før forsendelse eller aksept på stedet?

A: Sjekk kabelmodellen, nominell spenning, lederstørrelse, kjernekonfigurasjon, rustningstype og kabellengde mot kjøpsspesifikasjonen. Avhengig av prosjektet, gjennomgå relevante elektriske testresultater, ledermotstandsdata, spenningsmotstandsregistreringer, flammehemmende dokumentasjon og nødvendige sertifikater før aksept.

For faste gruvekraftfordelingssystemer bør XLPE Insulated Mining Power Cable velges i henhold til elektrisk belastning, merkespenning, installasjonsmetode og miljøforhold. For applikasjoner som involverer kontinuerlig bevegelse, bør kabelkonstruksjonen vurderes separat for å samsvare med de mekaniske kravene til utstyret.
