Metallskjermet kullklippergummikabel

Produktmodell: MCPT, MCPTJ.

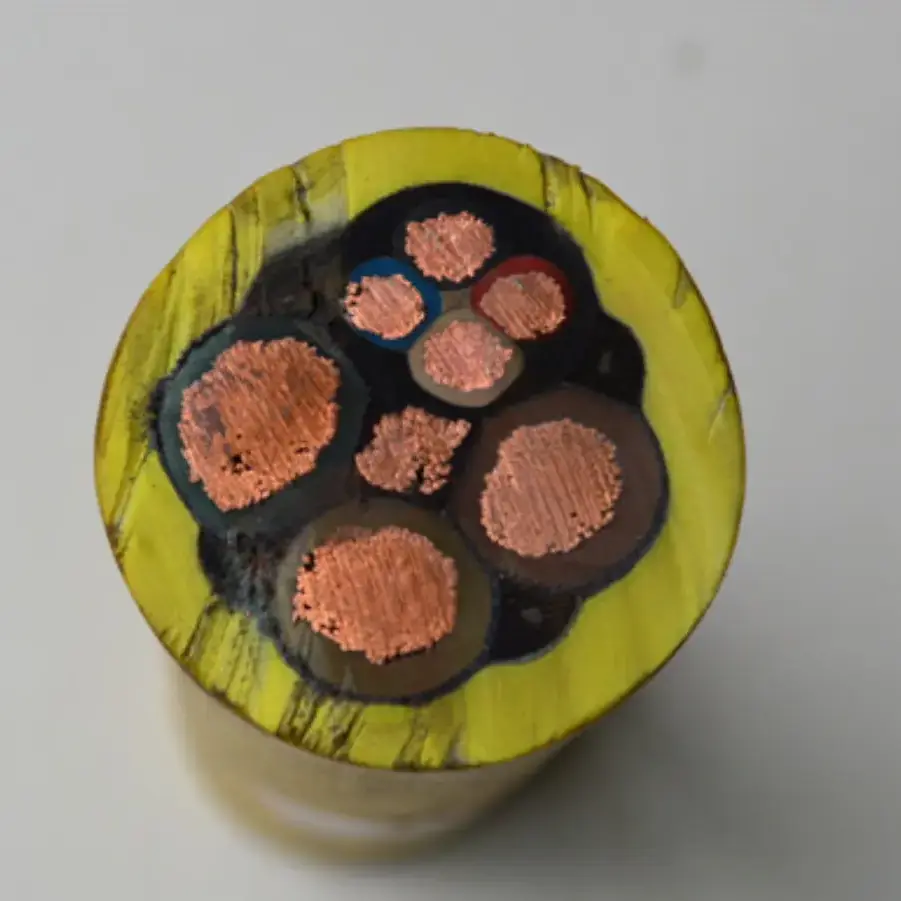

Metal Shielded Coal Shearer Rubber Cable er en fleksibel gummibelagt gruvekabel for kullklippere. Den medfølgende produktinformasjonen refererer til MT/T 818.4-2009 og dekker strømforsyning og kontrollsignaloverføring i underjordiske kulldriftsapplikasjoner. Konstruksjonen kombinerer en flertråds fortinnet oksygenfri kobberleder, spesiell gummiisolasjon, kobbertrådflettet skjerming og en ytre kappe av høy styrke for arbeidsforhold som involverer gjentatte bevegelser, dra og bøyninger.

Produktspesifikasjoner, dimensjoner og teknisk parametertabell

Applikasjonsscenarier

1. Fullmekaniserte gruveflater i store og mellomstore underjordiske kullgruver

Metallskjermet kullklippergummikabel kan brukes til strøm- og kontrollforbindelser knyttet til kullklippere og annet mobilt gruveutstyr. Den fleksible lederen og den gummibelagte konstruksjonen er beregnet for installasjoner der kabelen flyttes gjentatte ganger under drift av utstyret.

2. Høygass- og utbruddsfarlige kullgruver

Underjordiske gruver med spesifikke krav til gass eller eksplosjonskontroll trenger kabelkonstruksjoner som samsvarer med gjeldende gruvesikkerhetsforskrifter. Kabelvalg bør vurdere gruveklassifiseringen, utstyrsspenningen, kravene til flammehemmende midler og sertifikatene eller testdokumentene som kreves for prosjektaksept.

3. Mobile forbindelser mellom underjordiske transformatorstasjoner og kullklippere

Forbindelser mellom mobile nettstasjoner og kullklippere kan innebære relativt lange kabelføringer sammen med gjentatt sleping, bøying og vridning. Den fleksible lederkonstruksjonen er beregnet for denne typen mobil strømforsyningsarrangement, mens installasjonen skal holde seg innenfor de spesifiserte mekaniske grensene.

4. Våte underjordiske områder med vannsprut og mekanisk påvirkning

Vannsprut, støv og fallende gang kan stille ytterligere mekaniske og miljømessige krav til kabelkappen. Den spesifiserte høyfaste gummikappen gir motstand mot slitasje, olje, støt og sleping, noe som gjør kappens tilstand til en viktig faktor for underjordiske installasjoner som er utsatt for disse forholdene.

5. Gjenoppbygging av kullgruve og automatiserte gruvesystemer

For gruveprosjekter som involverer utstyr med variabel frekvens, overvåkingskretser eller andre elektriske kontrollsystemer, kan metallskjermingslaget bidra til å redusere effekten av elektromagnetisk interferens på kontroll- og signalkretser. Skjermingsarrangementet og kontrollkjernekonfigurasjonen bør tilpasses det tilkoblede utstyret og jordingsmetoden.

Praktiske bransjeproblemer løst

1. Elektromagnetisk interferens rundt høyeffekts gruveutstyr

Elektrisk utstyr med høy effekt kan generere elektromagnetisk interferens som påvirker nærliggende overvåkings- og kontrollkretser. Det flettede metallskjoldet av kobbertråd gir et definert skjermingslag, med den medfølgende spesifikasjonen som indikerer en dekningsgrad på ≥90 %. Kabeljording og installasjonsforhold bør også vurderes ved evaluering av den generelle skjermingsytelsen.

2. Mekanisk stress fra gjentatt dra og bøying

Kullskjærskabler utsettes for bevegelse under drift av utstyret, noe som kan gi gjentatte mekaniske påkjenninger på leder, isolasjon og kappe. Den flertråds fleksible kobberlederen og gummikonstruksjonen er ment å imøtekomme denne typen bevegelser. Faktisk bøyeytelse bør vurderes ved å bruke gjeldende testmetode og installasjonskrav i stedet for en ikke-støttet fast sykluslevetid.

3. Flammehemmende krav for underjordisk gruvedrift

Flammehemmende ytelse er en viktig del av kabelvalg i underjordiske kullgruver. De medfølgende tekniske dataene refererer til MT 386 for flammehemmende kvalitet. For et spesifikt gruveprosjekt bør den nødvendige sikkerhetssertifiseringen og testdokumentasjonen bekreftes mot den faktiske kabelmodellen og applikasjonen.

4. Mantelbeskyttelse i våte og mekanisk krevende forhold

Vannsprut, støv, gangslag og gjentatt sleping kan bidra til slitasje under bakken. Den spesifiserte ytre kappen er beskrevet som slitesterk, oljebestandig, slagfast og motstandsdyktig mot motstand, og gir beskyttelse for kabelkonstruksjonen under tilsvarende arbeidsforhold.

5. Kontroll- og overvåkingskrav

Noen kabelkonfigurasjoner kombinerer kraftkjerner med kontrollkjerner for å imøtekomme de elektriske og overvåkingskravene til gruveutstyr. Der det kreves overvåkings- eller beskyttelsesfunksjoner, bør det faktiske kjernearrangementet og tilkoblingsmetoden bekreftes med utstyrsprodusenten eller det elektriske systemdesigneren.

6. Verifikasjon av tekniske parametere og gruvedokumentasjon

Gruveprosjekter kan kreve verifisering av kabelstandarder, elektriske parametere, flammehemmende ytelse og sikkerhetsrelatert dokumentasjon. Produktspesifikasjoner, testrapporter og gjeldende sertifikater skal samsvare med den faktiske modellen, spenningsklassifiseringen og kabelkonfigurasjonen som er levert for prosjektet.

Omfattende produktfordeler

1. Sporbar produkt- og inspeksjonsinformasjon

Qiancheng kan gi produktidentifikasjon og relevant produksjons- eller inspeksjonsdokumentasjon i henhold til prosjektkrav. For gruveprosjekter som er underlagt formell inspeksjon eller aksept, bør dokumentasjonen kontrolleres mot den faktiske kabelmodellen, spesifikasjonen og produksjonspartiet.

2. Kontrollert kabelkonstruksjon

Lederen, gummiisolasjonen, metallskjermingen og ytterkappen bidrar hver til kabelens elektriske og mekaniske egenskaper. Å opprettholde kontroll over disse produksjonsstadiene bidrar til å holde den ferdige kabelen i samsvar med den spesifiserte konstruksjonen. Elektriske og mekaniske inspeksjonsartikler kan ordnes i henhold til gjeldende produktkrav.

3. Konstruksjon tilpasset mobilt gruveutstyr

Kombinasjonen av en flertrådet kobberleder, gummiisolasjon, flettet metallskjold og høystyrkegummikappe imøtekommer flere krav knyttet til mobilt kullgruveutstyr. Disse inkluderer gjentatt bevegelse, mekanisk kontakt, elektrisk skjerming og miljøeksponering under jorden.

4. Spesifikasjoner for flere spenninger og ledere

Det medfølgende produktutvalget dekker ledertverrsnitt fra 25mm² til 150mm² og merkespenninger på 0,66/1,14kV og 1,9/3,3kV. Power-core og kontroll-core konfigurasjoner kan velges i henhold til utstyrstilkoblingen og kabelmodellen. Tilbud og produksjonsdetaljer kan bekreftes fra nødvendig spenning, lederstørrelse, kjernestruktur, lengde og installasjonsforhold.

5. Teknisk dokumentasjon for gruveprosjekter

Avhengig av prosjektkrav, kan tekniske dokumenter inkludere produktspesifikasjoner, inspeksjonsprotokoller, testrapporter og gjeldende gruvesikkerhetssertifikater. For eksportordrer eller formell gruveaksept bør den nødvendige dokumentlisten bekreftes før produksjon, slik at de leverte dokumentene samsvarer med den endelige kabelspesifikasjonen.

Spørsmål og svar

1. Hvilken standard samsvarer din metallskjermede kullskjærergummikabel?

Den medfølgende produktinformasjonen refererer til MT/T 818.4-2009 for MCPT- og MCPTJ-modellene. Den gjeldende standarden, sertifiseringen og testdokumentasjonen bør bekreftes i henhold til nødvendig spenning og kabelkonfigurasjon.

2. Hvilke lederstørrelser og spenningsklassifiseringer er tilgjengelige?

Den medfølgende spesifikasjonen dekker ledertverrsnitt fra 25mm² til 150mm² og merkespenninger på 0,66/1,14kV og 1,9/3,3kV. Kombinasjoner av kraftkjerne og kontrollkjerne kan velges i henhold til utstyrs- og kretskravene.

3. Hvor brukes denne gruvekabelen vanligvis?

Den er beregnet for underjordisk kullgruveutstyr og tilhørende kraft- eller kontrollforbindelser, spesielt installasjoner som involverer gjentatt sleping, bøying, vridning, fuktighet, støv og mekanisk påvirkning.

4. Hva er funksjonen til metallskjermingslaget?

Det flettede kobbertrådskjoldet gir elektromagnetisk skjerming rundt kabelkjernene. Den medfølgende tekniske spesifikasjonen indikerer en skjermingsdekning på ≥90 %. Riktig jording og installasjon er også relevant for effektiviteten til skjermingssystemet.

5. Hvordan bør kabelen vurderes for gjentatt bøyning?

Den flertrådede kobberlederen og gummikonstruksjonen er beregnet for fleksible mobile applikasjoner. Bøyeradius, bevegelsesfrekvens, drametode og installasjonsforhold bør kontrolleres mot gjeldende produktspesifikasjoner og testkrav.

6. Kan tekniske dokumenter leveres for gruveprosjekter?

Tekniske spesifikasjoner, inspeksjonsprotokoller og gjeldende sertifiserings- eller testdokumenter kan diskuteres i henhold til prosjektkravene. For eksportordrer eller formell gruveaksept, bør den nødvendige dokumentasjonen bekreftes før bestilling.
