Gruvedrift fleksibel skjermet gummikabel

Modeller: MYP, MYPT.

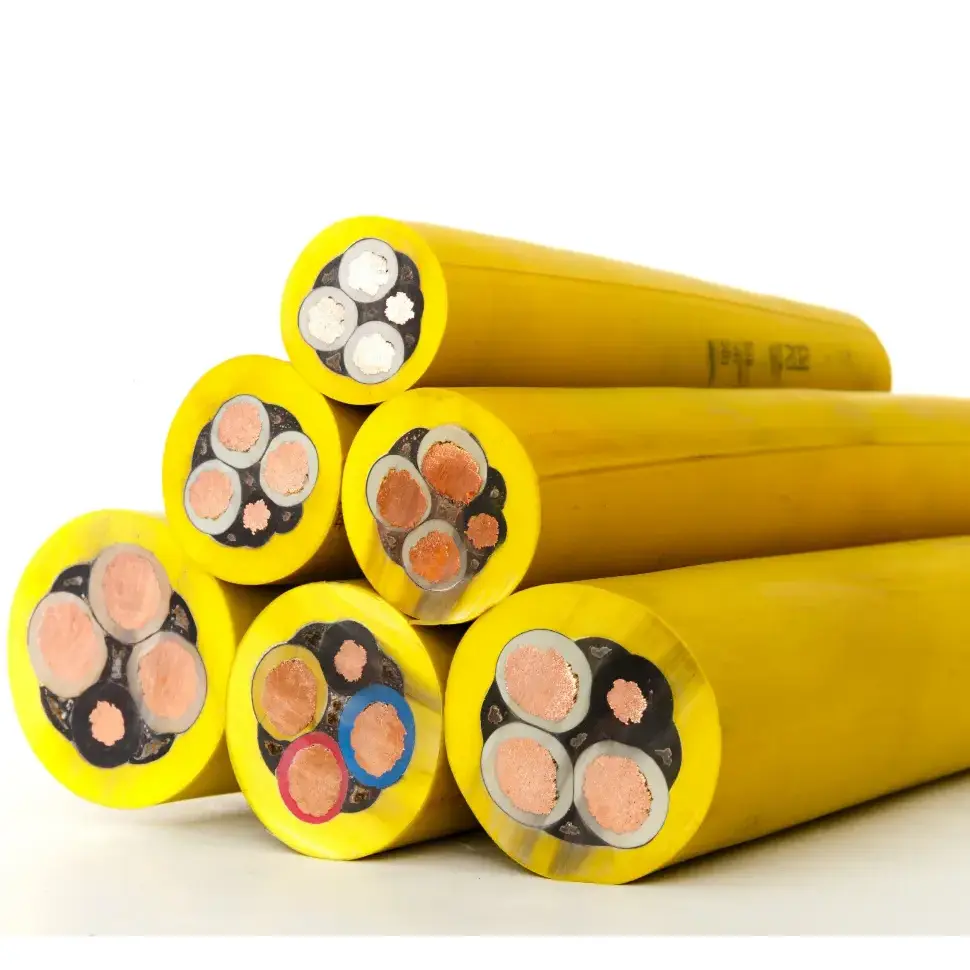

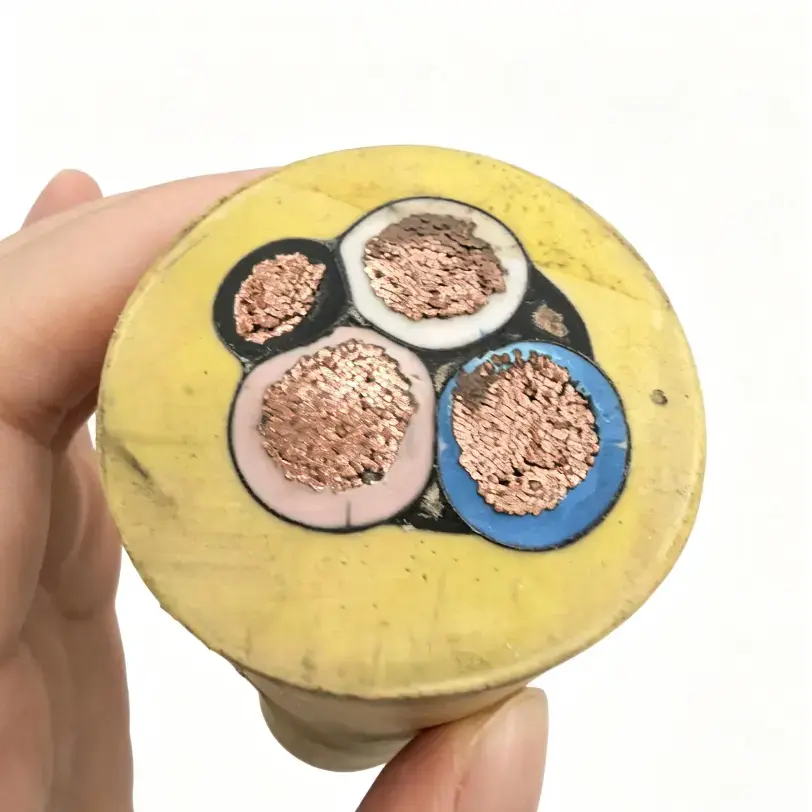

Mining Flexible Shielded Rubber Cable er en fleksibel gummibelagt kabel for mobilt elektrisk utstyr som brukes i underjordisk gruvedrift. Den medfølgende produktspesifikasjonen refererer til MT/T 818.7-2009 og kombinerer en flertrådet kobberleder, spesialformål gummiisolasjon, kobbertrådflettet skjerming og en høyfast gummikappe. Konstruksjonen er beregnet for bruksområder som involverer gjentatt bøyning, sleping, vridning og eksponering for støv, fuktighet og mekanisk kontakt.

Tabell for produktspesifikasjoner og tekniske parametere

Viktige konstruksjonsfunksjoner

1. Fleksibel kobberleder

Kabelen bruker en flertrådet oksygenfri kobberleder med høy renhet. Sammenlignet med en stiv lederkonstruksjon er det flertrådede arrangementet bedre egnet for mobile installasjoner der kabelen gjentatte ganger bøyes, flyttes eller vrir seg under utstyrsdrift.

2. Gummiisolasjon og beskyttende kappe

Spesialgummi er spesifisert for isolasjonslaget, mens den ytre kappen beskrives som slitesterk, oljebestandig, drag- og støtbestandig. Disse materialegenskapene er relevante for underjordiske traséer hvor kabelen kan komme i kontakt med utstyr, kullstøv, fuktighet eller hydraulikkolje.

3. Kobbertrådflettet skjold

Den medfølgende spesifikasjonen viser en kobbertråd-flettet skjerm med en skjermedekning på minst 85 %. En metallisk skjerming kan redusere elektromagnetisk kobling mellom kabelen og nærliggende elektrisk utstyr, selv om den faktiske skjermingseffekten også avhenger av kabelinstallasjon, skjermavslutning og jording.

4. Kombinerte kraft- og kontrollkjerner

Konstruksjonen kan inkludere kraft- og kontrollkjerner i samme kabelsammenstilling. Dette arrangementet er nyttig der mobilt gruveutstyr krever både elektrisk kraft og tilhørende kontrollforbindelser, avhengig av utstyrets kretskonfigurasjon.

Søknadsbetingelser

Mining Flexible Shielded Rubber Cable er beregnet for underjordisk mobilt utstyr der elektrisk belastning kombineres med gjentatt mekanisk bevegelse. Den nøyaktige modellen bør velges i henhold til merkespenning, ledertverrsnitt, kjernearrangement, kabellengde, bevegelsesmønster og miljøforhold.

1. Fullt mekanisert gruveutstyr

Den fleksible konstruksjonen kan brukes til mobilt utstyr som opererer langs mekaniserte gruveflater, hvor kabelbevegelse og gjentatt bøyning er en del av normal drift. Lederstørrelsen og kjernekonfigurasjonen bør samsvare med utstyrets elektriske krav.

2. Underjordisk veibaneutstyr

Mobilt utstyr som opererer i underjordiske veier kan kreve en kabel med motstand mot sleping, støt og slitasje. Utstyrstype, installasjonsvei og tilgjengelig klaring bør vurderes når den riktige kabelkonstruksjonen bestemmes.

3. Områder med elektromagnetisk interferens

Der høyeffektsmotorer, frekvensomformere eller annet elektrisk utstyr er installert nær kontroll- eller overvåkingskretser, kan det metalliske skjermingslaget bidra til å begrense elektromagnetisk kobling. Riktig skjermforbindelse og jording er fortsatt viktige deler av den totale installasjonen.

4. Fuktige og støvete underjordiske forhold

Gummiisolasjonen og ytre kappe gir en konstruksjon beregnet for krevende underjordiske miljøer. Faktisk miljøegnethet bør kontrolleres mot vanneksponering, temperatur, oljekontakt, mekanisk belastning og de spesifikke kravene til gruven.

Tekniske punkter for kabelvalg

1. Nominell spenning og ledertverrsnitt

Den medfølgende spesifikasjonen viser en merkespenning på 0,66/1,14 kV og ledertverrsnitt fra 10 mm² til 150 mm². Valget bør vurdere utstyrsbelastning, tillatt spenningsfall, kabellengde og forventede installasjonsforhold i stedet for lederstørrelse alene.

2. Mekanisk bevegelse

For mobilt gruveutstyr kan kabelen oppleve gjentatte bøyninger, vridninger og sleping. Lederstrenging, isolasjon, kappe og installasjonsradius bør derfor vurderes sammen ved vurdering av kabelen for en spesifikk utstyrslayout.

3. Krav til skjerming

Det medfølgende produktet bruker et kobbertrådflettet skjold med en oppgitt dekning på ≥85 %. Hvis kabelen er installert i nærheten av frekvensomformere eller høyeffektsmotorer, bør det nødvendige skjermingsarrangementet kontrolleres mot utstyrsprodusentens krav og gruvens elektriske design.

4. Flammehemmende krav

De medfølgende tekniske dataene angir samsvar med MT 386 krav til flammehemmende gruvedrift og selvslukkende etter flammefjerning. Der et prosjekt krever spesifikk gruvesikkerhetssertifisering eller ytterligere testdokumentasjon, bør disse kravene bekreftes for den eksakte kabelmodellen før anskaffelse.

Kvalitetskontroll og teknisk dokumentasjon

For gruvekabelanskaffelser bør teknisk verifisering dekke modell, merkespenning, ledertverrsnitt, kjernearrangement, skjermingskonstruksjon, elektrisk motstand og gjeldende testkrav. Disse detaljene gir et klarere grunnlag for produktvalg og aksept enn generelle ytelsesbeskrivelser.

Qiancheng kan gi produktspesifikasjoner og støttende teknisk dokumentasjon i henhold til valgt kabelmodell og prosjektkrav. Der det kreves sertifisering, testrapporter eller andre inspeksjonsdokumenter, bør de aktuelle dokumentene bekreftes under tilbuds- og ordregjennomgang.

Hva bør bekreftes før du bestiller?

1. Utstyr og anvendelse

Oppgi utstyrstype, driftsmiljø og om kabelen skal brukes til fast eller mobil drift. Dette er med på å avgjøre om den fleksible konstruksjonen og skjermingsarrangementet stemmer overens med den faktiske installasjonen.

2. Elektriske krav

Bekreft merkespenning, ledertverrsnitt, antall strømkjerner, krav til kontrollkjerne og kabellengde. For lengre kabelføringer bør også spenningsfall og ledermotstand vurderes.

3. Mekaniske forhold

Informasjon om slepefrekvens, bøyningsretning, minimum installasjonsradius, kontakt med maskineri og mulig påvirkning kan bidra til å bestemme riktig kabelkonstruksjon.

4. Dokumentasjonskrav

Før produksjon eller forsendelse må du bekrefte gjeldende gruvestandarder, sertifiseringskrav, inspeksjonsprotokoller og andre tekniske dokumenter som kreves av gruven, utstyrsprodusenten eller prosjektspesifikasjonen.

FAQ

Q1: Hvilke spesifikasjoner er tilgjengelige?

A: Den medfølgende spesifikasjonen viser MYP- og MYPT-modeller, med en merkespenning på 0,66/1,14 kV og ledertverrsnitt fra 10 mm² til 150 mm². Det nødvendige kjernearrangementet bør bekreftes i henhold til utstyret og kretsdesignet.

Q2: Hva er funksjonen til skjermingslaget?

A: Kabelen bruker en kobbertråd-flettet skjerm med en oppgitt skjermedekning på ≥85 %. Skjoldet kan bidra til å redusere elektromagnetisk kobling fra elektrisk utstyr i nærheten. Den faktiske effektiviteten avhenger av den komplette installasjonen, inkludert skjermavslutning og jording.

Q3: Kan kabelen brukes til mobilt underjordisk utstyr?

A: Den fleksible lederen og gummikonstruksjonen er beregnet for mobile applikasjoner som involverer gjentatt bøyning, vridning og sleping. Det endelige valget bør ta hensyn til utstyrsbevegelse, kabelføring, spenning, lederstørrelse og miljøforhold.

Q4: Hvilke standarder refereres til for denne kabelen?

A: Produktinformasjonen refererer til MT/T 818.7-2009 for spesifikasjonen for gruvekabel og MT 386 for krav til flammehemmende gruvedrift. Gjeldende standard- og sertifiseringsdokumenter bør bekreftes mot den nøyaktige modellen og prosjektkravene.

Q5: Hvilken informasjon er nødvendig for et tilbud?

A: Hovedinformasjonen inkluderer kabelmodell, merkespenning, ledertverrsnitt, kjernekonfigurasjon, nødvendig lengde, mengde, bruksutstyr og installasjonsforhold. Eventuelle prosjektspesifikke sertifiserings- eller inspeksjonsdokumentkrav bør også oppgis.

Q6: Kan tekniske dokumenter leveres med kabelen?

A: Tekniske spesifikasjoner og relevante støttedokumenter kan leveres i henhold til den valgte modellen og prosjektkravene. For gruveprosjekter bør de nødvendige sertifikatene og testpostene bekreftes før bestillingen er ferdigstilt.
