Aluminium PVC brannsikker strømkabel

For lavspentkretser som trenger å forbli strømførende under en spesifisert branneksponering, kombinerer aluminium PVC brannsikker strømkabel en aluminiumsleder med elektrisk isolasjon, et dedikert brannsikkert lag og en PVC-beskyttelseskappe. Den er beregnet for nødstrømdistribusjon og andre kretser med definerte brannkontinuitetskrav.

Sortimentet dekker lederstørrelser fra 1,5 mm² til 1000 mm², med elektriske data for ledermotstand, tåler spenning og kraft under forskjellige installasjonsforhold. Endelig kabelvalg avhenger av kretsbelastning, rutelengde, installasjonsmetode, tillatt spenningsfall og gjeldende brannsikkerhetskrav.

Produktdimensjoner og tekniske parametere

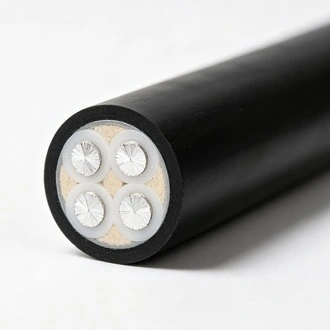

Konstruksjon og materialvalg

Kabelen er bygget rundt fire funksjonslag som fungerer sammen under normal drift og under spesifiserte branntestbetingelser. Aluminiumslederen bærer den elektriske belastningen, mens isolasjonen gir elektrisk separasjon. Et dedikert brannsikkert lag bidrar til å beskytte kretsen når den utsettes for høy temperatur, og PVC-kappen danner den ytre beskyttende overflaten.

Aluminiumsleder

Aluminium brukes som strømførende leder. Dens lavere tetthet sammenlignet med kobber kan være relevant for kabelvekt og håndtering, spesielt på lange kabelruter. Imidlertid krever aluminiumsledere passende dimensjonering og kompatible termineringskomponenter. Strømkapasitet, spenningsfall og installasjonsforhold bør vurderes før ledertverrsnitt velges.

Brannsikkert lag

Det brannbestandige laget er ment å gi termisk beskyttelse til den elektriske kjernen under spesifisert branneksponering. Dens funksjon bør skilles fra flammehemmende: flammehemmende materialer er først og fremst ment å begrense flammeutbredelse, mens brannbestandige kabelkonstruksjoner vurderes for å opprettholde kretsdrift under definerte branntestbetingelser.

PVC-isolasjon og ytre kappe

Isolasjonen gir nødvendig elektrisk separasjon rundt lederen, mens PVC-kappen beskytter den ferdige kabelen mot normal ekstern kontakt under håndtering og installasjon. Isolasjons- og kappetykkelsene vist i tabellen varierer med lederstørrelse og utgjør en del av kabelens dimensjonsspesifikasjon.

Elektriske og brannytelseshensyn

For brannrelaterte strømkretser kan ikke kabelytelse evalueres ved flammemotstand alene. Elektrisk kontinuitet, isolasjonstilstand, ledermotstand og gjeldende branntestbetingelser må alle vurderes sammen. De medfølgende produktdataene spesifiserer en 3,5 kV/5 min testspenning og gir separate strømførende verdier for installasjon i luft og direkte nedgravd jord.

Brannmotstandstestbetingelser

Den medfølgende produktinformasjonen spesifiserer en 90-minutters brannmotstandsytelse under en testtilstand på 750 °C. Denne verdien skal forstås som et testresultat assosiert med den spesifiserte kabelkonstruksjonen og testmetoden i stedet for en universell uttalelse om at kabelen vil opprettholde strømmen i samme varighet under hver ekte brann. Prosjektgodkjenning bør være basert på gjeldende testrapport og lokale brannsikkerhetskrav.

Ledermotstand og -ampasitet

Lederens DC-motstand er oppført i den tekniske tabellen for gjeldende aluminiumslederstørrelser. Ampasitetstallene er gitt separat for installasjon i luft og direkte nedgravd jord fordi varmeavledningen endres med installasjonsforholdene. Faktisk kabeldimensjonering kan også kreve hensyn til omgivelsestemperatur, kabelgruppering, nedgravingsforhold, rutelengde og tillatt spenningsfall.

Tåler spenningsytelse

Den oppførte 3,5 kV/5 min-verdien representerer spesifisert testspenning og varighet i de medfølgende produktdataene. Motstandsspenningstesting brukes til å kontrollere isolasjonssystemet under den definerte testtilstanden. Produktdokumentasjon og gjeldende produksjonsstandard bør gjennomgås når kabelen sendes inn for prosjektgodkjenning.

Installasjon og kabelvalg

Kabelvalg bør starte med den elektriske belastningen og deretter kontrolleres mot det faktiske installasjonsmiljøet. For nød- og brannrelaterte kretser bør nødvendig brannmotstandsvarighet og gjeldende konstruksjonskrav også identifiseres før kabelen bestilles.

Velge lederstørrelse

Det nominelle tverrsnittet bør velges i henhold til driftsstrøm, spenningsfall og installasjonsforhold. For langdistansekretser kan spenningsfall bli en viktig dimensjoneringsfaktor selv når lederens strømføringsevne er tilstrekkelig. Det endelige valget bør derfor baseres på den komplette kretsdesignet i stedet for ampacitet alene.

Luftinstallasjon

Ved installering i kabelbakker eller andre åpne ruter kan varmespredning, kabelavstand, omgivelsestemperatur og antall belastede kabler påvirke tillatt strøm. Luftampasitetsverdiene i tabellen gir produktreferansedata og bør brukes sammen med den relevante installasjonsstandarden.

Direkte nedgraving og kabelgrøfter

For direkte nedgraving eller installasjon av kabelgrøft under bakken bør termiske jordforhold, gravdybde, kabelavstand, drenering og mekanisk beskyttelse vurderes. De direkte nedgravde ampasitetsverdiene i tabellen er installasjonsspesifikke referanseverdier og skal ikke behandles som en erstatning for prosjektspesifikke kabelberegninger.

Aluminiumslederterminering

Aluminiumsledere skal kobles til ved hjelp av terminaler, ører eller kontakter som er egnet for aluminiumsledere og spesifisert elektrisk belastning. Riktig lederpreparering og kompresjon er viktig ved skjøten fordi en feil forberedt avslutning kan skape ytterligere kontaktmotstand og lokal oppvarming.

Typiske bruksområder

Aluminium PVC brannsikker strømkabel kan spesifiseres for lavspente distribusjonskretser der fortsatt elektrisk service under en definert branntilstand er en del av prosjektkravet. Typiske bruksområder inkluderer utvalgte nødstrømkretser, brannrelaterte elektriske belastninger, offentlige bygninger, industrianlegg og underjordiske distribusjonsveier.

Nødstrømdistribusjon

Kabelen kan brukes til utpekte nødstrømkretser der kabelsystemet er nødvendig for å opprettholde kretsdrift i en spesifisert periode under branneksponering. Det nødvendige brannmotstandsnivået bør bekreftes fra prosjektdesignet og gjeldende lokale forskrifter.

Offentlige og kommersielle bygninger

Applikasjoner kan omfatte utvalgte strømkretser i sykehus, skoler, kommersielle bygninger og andre anlegg der nødelektriske systemer er installert. Hvorvidt en spesiell kabelkonstruksjon er nødvendig, avhenger av bygningsdesign, brannstrategi og gjeldende elektriske og brannforskrifter.

Industrianlegg

I fabrikker og industrianlegg kan kabelen vurderes for nøddistribusjon, brannrelatert utstyr og andre lavspentkretser der aluminiumsleder og definert brannytelseskrav er spesifisert. Kabelstørrelsen bør tilpasses den elektriske belastningen og installasjonsveien.

Underjordiske distribusjonsruter

De tilgjengelige større lederstørrelsene kan vurderes for underjordiske distribusjonsveier og kabelgrøfter der installasjonsdesignet tillater denne kabelkonstruksjonen. Gravforhold, mekanisk beskyttelse og termisk spredning bør kontrolleres før installasjon.

Produksjon og kvalitetsdokumentasjon

Intern produksjon og testing

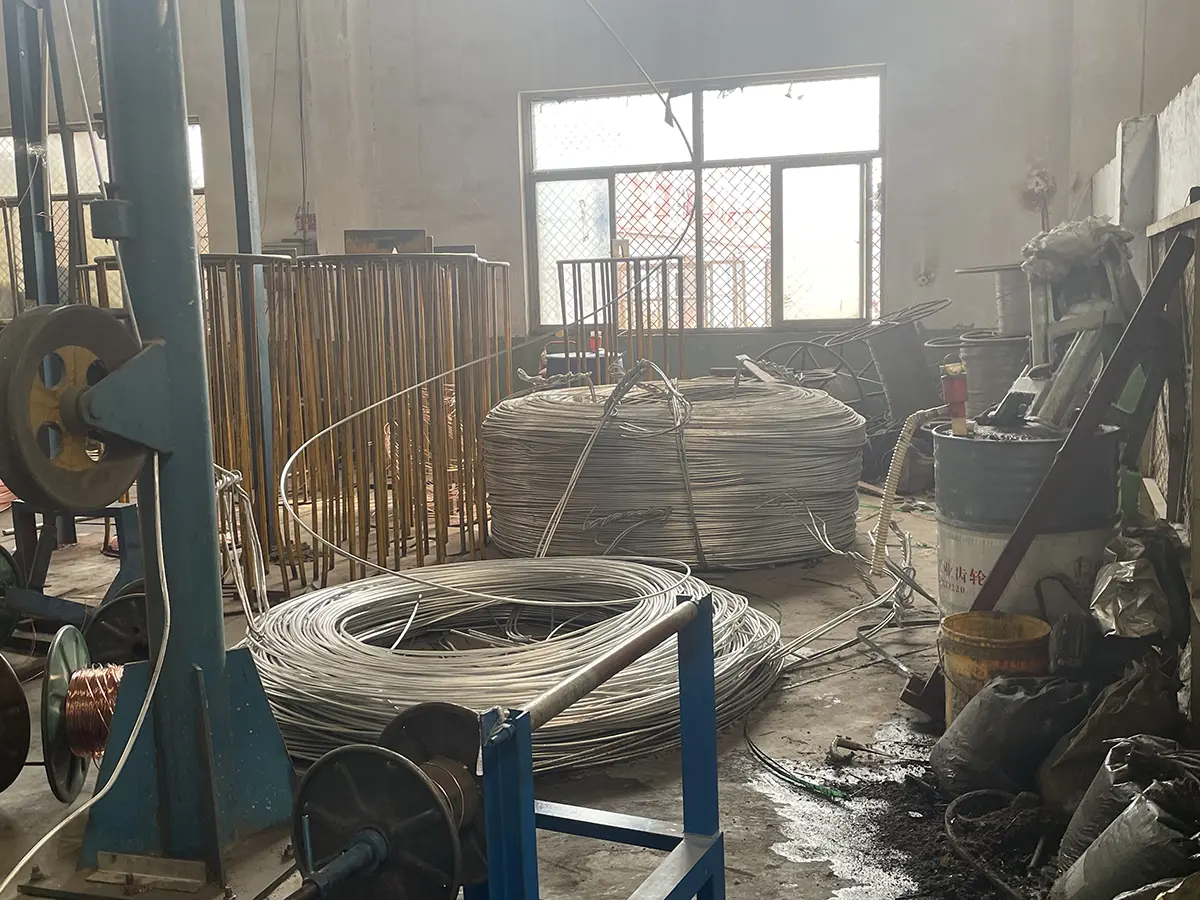

Qiancheng Cable driver sine egne kabelproduksjonsverksteder og testanlegg. Produksjonsprosessen dekker lederbehandling, isolasjonsekstrudering, påføring av det brannbestandige laget og ytre kappeekstrudering. Relevante produksjons- og inspeksjonsjournaler gir grunnlag for kontroll av ferdige kabeldimensjoner og elektriske egenskaper.

Kvalitetsledelsessertifiseringer

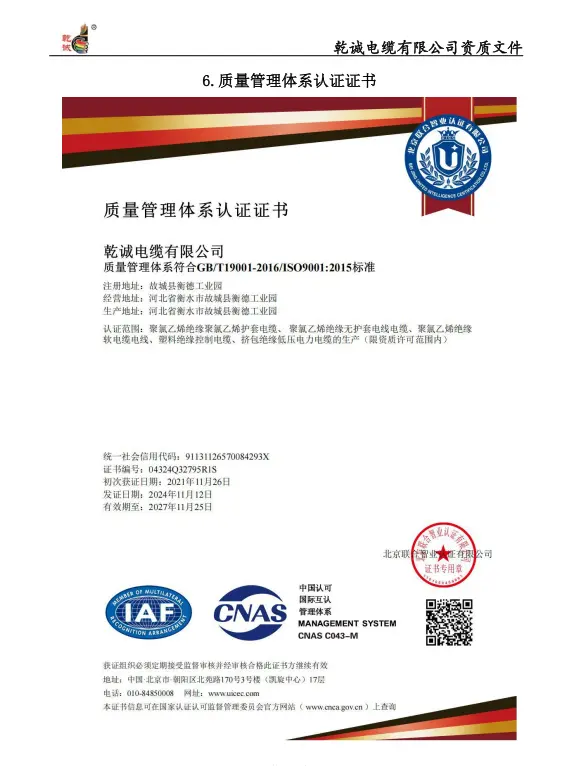

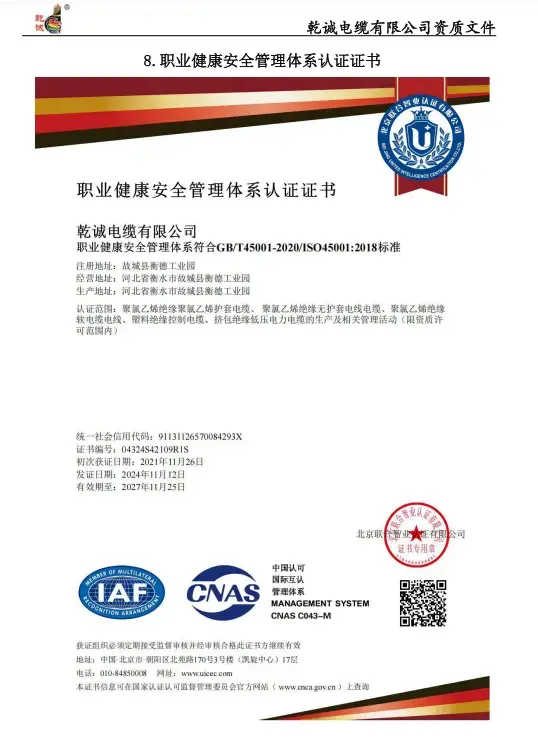

Qiancheng Cable har en nasjonal industrikabelproduksjonslisens sammen med ISO9001 kvalitetsstyring, ISO14001 miljøledelse og ISO45001 arbeidshelse og sikkerhet sertifiseringer. Disse dokumentene gir informasjon om selskapets produksjons- og styringssystemer og kan gjennomgås under leverandørkvalifisering.

Teknisk verifisering før bestilling

For prosjektanskaffelser bør kabelen kontrolleres mot den faktiske elektriske og brannsikkerhetsspesifikasjonen i stedet for kun valgt etter produktnavn. Følgende informasjon er nyttig når du ber om et tilbud eller teknisk innsending: nødvendig ledertverrsnitt, driftsspenning, laststrøm, kabellengde, installasjonsmetode, omgivelses- eller jordforhold, kabelgruppering, tillatt spenningsfall og nødvendig branntesttilstand.

Der kabelen sendes inn for et byggeprosjekt, kan kjøper også be om gjeldende tekniske data, testdokumentasjon og kvalifikasjonsbevis for gjennomgang. Dette gjør at de valgte konstruksjons- og testkravene kan kontrolleres før produksjon og installasjon.

FAQ

Hva er forskjellen mellom brannsikker og flammehemmende kabel?

Brannmotstand dreier seg om evnen til en kabelkrets til å fortsette å fungere i en spesifisert periode under definerte brannprøveforhold. Flammehemming dreier seg hovedsakelig om å begrense spredningen av flamme langs kabelen. En kabel kan ha flammehemmende egenskaper uten å være klassifisert for samme brannmotstandsevne.

Hvorfor brukes en aluminiumsleder til denne kabelen?

Aluminium gir et lederalternativ med lavere tetthet for strømfordeling med lav spenning. Det kan være aktuelt der kabelvekt og håndtering er hensyn. Fordi aluminium har forskjellige elektriske egenskaper og tilkoblingsegenskaper enn kobber, bør lederdimensjonering og termineringskomponenter velges tilsvarende.

Hva betyr 90-minutters brannmotstandsspesifikasjonen?

Den medfølgende produktinformasjonen spesifiserer 90 minutter under en testtilstand på 750 °C. Dette refererer til den definerte testbetingelsen for den angitte kabelkonstruksjonen. Det bør ikke tolkes som en garanti for identisk kretsytelse i hver ekte brann fordi faktiske resultater avhenger av installasjon, branneksponering og gjeldende testmetode.

Hvordan skal kabelstørrelsen velges?

Valget bør ta hensyn til laststrøm, spenningsfall, kabellengde, installasjonsmetode, omgivelsesforhold, kabelgruppering og nødvendig brannytelsesnivå. Ampasitetsverdiene oppført i tabellen gir referansedata for installasjon i luft og direkte nedgravd jord.

Kan kabelen brukes til direkte nedgraving?

Produktdataene inkluderer ampasitetsverdier for direkte nedgravd jord. Faktisk egnethet bør fortsatt bekreftes i henhold til kabelkonstruksjon, nedgravingsforhold, mekanisk beskyttelse, jordtermiske egenskaper og gjeldende installasjonskrav.

Hva bør vurderes når du kobler til en aluminiumsleder?

Terminalen eller kontakten skal være egnet for aluminiumsledere og spesifisert belastning. Riktig lederforberedelse og kompresjon er viktig for å opprettholde en pålitelig elektrisk forbindelse og unngå overdreven kontaktmotstand eller lokal oppvarming.

Hvilke dokumenter kan leveres for prosjektevaluering?

Avhengig av prosjektkravene kan tekniske data, produkttestdokumentasjon og bedriftskvalifikasjonssertifikater leveres for leverandør- og produktevaluering. For brannrelaterte søknader bør relevant branntestdokumentasjon gjennomgås sammen med prosjektspesifikasjonen før godkjenning.
