Kobber XLPE brannsikker lavspentstrømkabel tar i bruk oksygenfrie kobberledere, XLPE-isolasjon og brannbestandige barrierelag. Den kan opprettholde strømforsyningskapasiteten under brannforhold. Til forskjell fra vanlige flammehemmende kabler har den et høyere sikkerhetsnivå og fungerer som den foretrukne kabelen for nødstrømdistribusjon i oversjøiske offentlige bygninger og høyrisikolokaler.
|
Nominell seksjon (mm²) |
Minimum antall ledertråder |
Lederens ytre diameter （mm） |
Nominell tykkelse på XLPE-isolasjon/mm |
Omtrentlig ytre diameter på isolasjon/mm |
Maksimal ledermotstand ved 20 ℃ (Ω/km) kobber |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Utmerket ledningsevne og stabil motstand genererer mindre varme under langvarig drift. Flertrådet strandet struktur gir bedre fleksibilitet for legging i komplekse scenarier.
Sammenlignet med tradisjonell PVC-isolasjon, gir den overlegen varmebestandighet, antialdringsytelse og kjemisk korrosjonsbestandighet. Dens langsiktige driftstemperatur kan nå 90 ℃ med sterkt forbedret isolasjonsstabilitet.
Dette kjernedifferensierende materialet har et brannbestandig glimmerlag. Når det utsettes for åpen flamme, danner det et hardt varmeisolerende karbonisert lag for å blokkere høytemperaturerosjon på ledere og garantere kortsiktig kontinuerlig strømforsyning under brannforhold.
Slitasjebestandig, fuktsikker og UV-bestandig. Den motstår fuktighet og mild korrosjon utendørs og i kabelgrøfter for å forlenge kabelens totale levetid.
Det utføres prøvetakingstester for kobbermaterialer, XLPE-pellets og glimmer brannsikre tape. Ikke-konforme råvarer er forbudt i produksjon.
Ledertverrsnitt, isolasjonstykkelse og brannbestandig innpakningsprosess overvåkes i sanntid for å unngå dimensjonsavvik og ujevn innpakning.

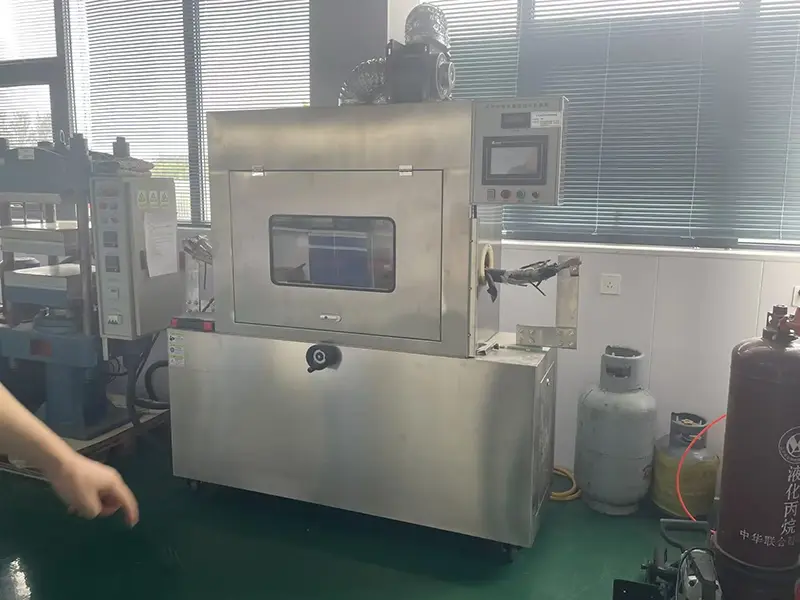

DC-motstandstest, effekt-frekvens-motstands-spenningstest, isolasjonsmotstandstest, brannmotstandstest, aldringstest og lavtemperatur-bøyningstest simulerer teknisk serviceforhold fullt ut.
Utseende, spesifikasjoner og emballasje inspiseres punkt for vare. Testarkiv oppbevares for hver batch. Engelskspråklige testdokumenter kan utstedes for å tilfredsstille utenlandske prosjektaksept og fortollingskrav.

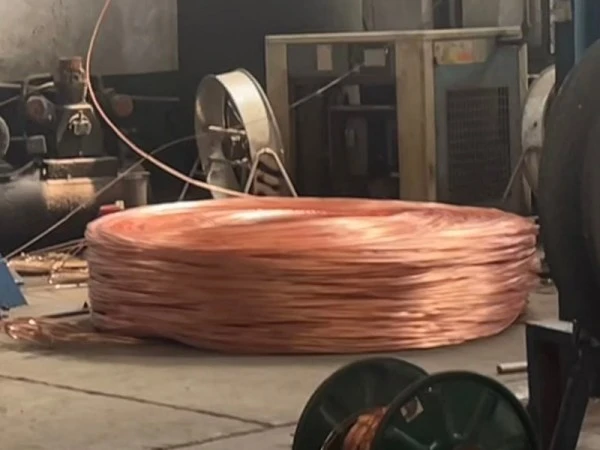

Strømførende medium. Oksygenfritt kobber med høy ledningsevne sikrer stabil kraftoverføring.
Kjerne karakteristisk struktur. Den isolerer høy temperatur under brann og opprettholder strømforsyningen til kretsen, som er den største forskjellen fra vanlige strømkabler.
Den viktigste elektriske isolasjonskomponenten, motstandsdyktig mot høye temperaturer og antialdring, ikke lett å knekke ved langvarig drift.
Gjør kabelen kompakt og rund og forbedrer den mekaniske kompresjonsmotstanden.
Gir mekanisk beskyttelse mot friksjon, fuktighet, sollys og mild jordkorrosjon.
Flerlagsstrukturen fungerer synergistisk for å realisere doble evner: stabil kraftoverføring under normale forhold og kortsiktig kontinuerlig strømforsyning under brannforhold.
Består brannbestandige brenntester. Den kan opprettholde normal strømforsyning i en viss periode under åpen flamme for å sikre drift av nødbelysning, brannslokkingspumper og alarmsystemer. Vanlige flammehemmende kabler kan bare bremse brannspredning og kan ikke opprettholde strømforsyning.
XLPE-isolasjon tillater langvarig driftstemperatur på 90 ℃ og høyere kortslutningsmotstandstemperatur, med langt bedre varmebestandighet enn PVC-isolerte kabler.
Tverrbundet polyetylenmateriale er UV-bestandig og varmealdringsbestandig for langvarig legging på innendørs kabelbakker og under utendørs overliggende forhold.
Tett kappe blokkerer fuktighet, egnet for fuktige kabelgrøfter og underjordisk legging. Den motstår svak syre og svak alkalisk korrosjon.
Kompakt totalkonstruksjon gir god kompresjons- og trekkmotstand, og motstår skade under anleggsarbeid.
A: Vanlige flammehemmende kabler er hovedsakelig ment å begrense flammeutbredelse, mens brannbestandige kabler er konstruert for å opprettholde kretsintegriteten i en spesifisert periode under brannforhold. Kabelen inneholder glimmer brannbestandige lag som bidrar til å opprettholde elektrisk kontinuitet under branneksponering, noe som gjør den anvendelig for kretser som betjener brannslokkingspumper, nødlys og alarmsystemer.
A: XLPE-isolasjonen har en spesifisert langtidsdriftstemperatur på opptil 90 ℃. Det gir god termisk stabilitet og motstand mot aldring og kjemisk eksponering. Sammenlignet med PVC-isolasjon er XLPE generelt bedre egnet for applikasjoner der det kreves høyere kontinuerlige driftstemperaturer, underlagt valgt kabelspesifikasjon og installasjonsbetingelser.
A: Det brannsikre laget er laget av glimmer brannbestandig tape. Under flammeeksponering ved høye temperaturer opprettholder glimmer sine isolerende egenskaper og danner en varmebestandig barriere rundt lederen, noe som bidrar til å beskytte det elektriske isolasjonssystemet og opprettholde kretskontinuitet i den angitte brannbestandige perioden.
A: Inspeksjon kan omfatte råmaterialekontroller, overvåking av produksjonslinje, testing av ledermotstandstesting av ferdige produkter, testing av strømfrekvensmotstandsspenning, testing av isolasjonsmotstand, brannbestandige brennetester, aldringstester og lavtemperaturbøyetester. Relevante testposter kan oppbevares i batch, og engelskspråklige tekniske eller testdokumenter kan leveres i henhold til dokumentasjonskravene til utenlandske prosjekter.
A: Den aktuelle leggemetoden avhenger av kabelkonstruksjonen og forholdene på stedet. Kappen gir beskyttelse mot fuktighet, UV-eksponering og svake syre- eller svake alkaliske miljøer. Kabelen kan vurderes for innendørs kabelbakker, utendørs overliggende føringer, fuktige kabelgrøfter og visse direkte nedgravde applikasjoner der de mekaniske, miljømessige og installasjonskravene er bekreftet.
A: Hovedkonstruksjonen kan beskrives i fem lag:
1. Oksygenfri kobberleder for elektrisk strømoverføring;
2. Brannbestandig glimmerlag for å opprettholde kretskontinuitet under brannforhold;
3. XLPE-isolasjonslag som gir elektrisk isolasjon og termisk stabilitet;
4. Fylllag for strukturell støtte og dimensjonsstabilitet;
5. Ytre kappe som gir beskyttelse mot mekanisk slitasje, fuktighet og utendørs eksponering.
Den kombinerte konstruksjonen dekker både normal kraftoverføring og brannsikre kretskrav.
A: Lederen er laget av oksygenfritt kobber med høy renhet. En flertrådet lederkonstruksjon gir større fleksibilitet enn en solid leder med samme tverrsnitt, noe som gjør ruting og tilkobling enklere i kabelbakker, rør og andre trange ledningsrom. Elektrisk ytelse bør evalueres i henhold til lederstørrelsen og gjeldende kabelspesifikasjoner.
A: XLPE-isolasjon har en kortslutningstemperaturgrense på opptil 250 ℃ for den angitte korte varigheten, underlagt gjeldende kabelstandard og driftsforhold. Ferdige kabler kan gjennomgå effekt-frekvens motstå spenning og isolasjonsmotstand testing før levering. For fuktige underjordiske installasjoner bør kappen, isolasjonssystemet, dreneringsforholdene og leggemetoden vurderes for å opprettholde langsiktig elektrisk ytelse.
