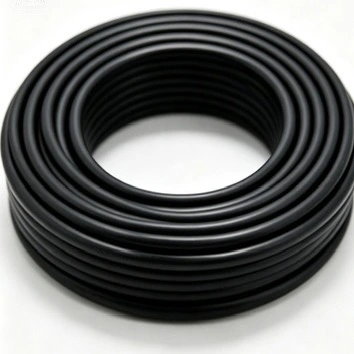

Aluminium XLPE FR Brannsikker lavspent strømkabel

Qiancheng Aluminium XLPE FR brannsikker lavspentstrømkabel er designet for lavspentstrømfordeling der brannmotstand, flammehemmende ytelse og installasjonsvekt må vurderes sammen. Kabelen bruker en aluminiumsleder, XLPE-isolasjon, et glimmer brannsikkert lag og en flammehemmende ytre kappe for bruksområder, inkludert bygningskraftsystemer, kabelgrøfter, kommunale nettverk og industrianlegg.

Tabell for produktspesifikasjoner og tekniske parametere

Kabelkonstruksjon og materialvalg

Aluminiumsleder

Lederen bruker aluminium som strømførende materiale. Sammenlignet med en kobberleder av tilsvarende elektrisk utforming kan aluminium redusere kabelmassen, noe som kan være aktuelt ved lange kabelstrekninger, lasting av kabelrenne og installasjonshåndtering. Ledertverrsnitt bør velges i henhold til strømbærende kapasitet, spenningsfall, installasjonsforhold og gjeldende elektrisk standard.

XLPE isolasjon

Tverrbundet polyetylen gir den primære elektriske isolasjonen rundt lederen. Sammenlignet med konvensjonell PVC-isolasjon er XLPE generelt valgt for sin høyere tillatte driftstemperatur og motstand mot termisk aldring. Faktisk driftstemperatur, kortslutningsforhold og servicemiljø bør følge gjeldende produktspesifikasjoner og installasjonsstandard.

Glimmer Brannsikkert lag

Et glimmerbasert brannsikkert lag er integrert i kabelkonstruksjonen for å bidra til å opprettholde isolasjon og kretsintegritet når de utsettes for definerte brannforhold. Brannmotstand og flammehemming er separate ytelsesegenskaper, så nødvendig testmetode, varighet og akseptkriterier bør bekreftes mot prosjektspesifikasjonen og tilgjengelig testdokumentasjon.

Flammehemmende ytre kappe

Den ytre kappen gir mekanisk beskyttelse og bidrar til flammehemmende ytelse. Dens egnethet for installasjon utendørs eller grøft avhenger av spesifisert kappeforbindelse, ultrafiolett eksponering, fuktighet, temperatur og mekaniske forhold. Installasjonsbeskyttelse bør vurderes der kabelen er utsatt for alvorlig miljømessig eller mekanisk påkjenning.

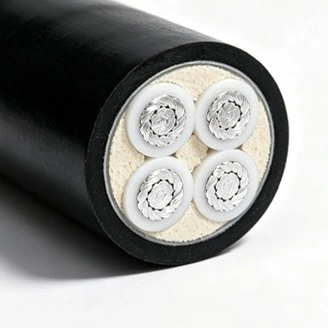

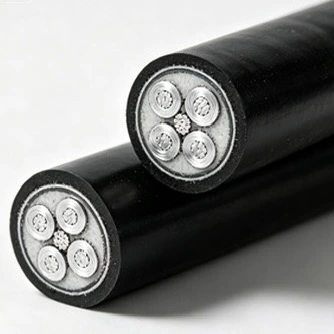

Aluminium XLPE FR brannsikker lavspentstrømkabel kombinerer en aluminiumsleder med XLPE-isolasjon, et brannsikkert lag og en flammehemmende kappe. Denne konstruksjonen gjør at de elektriske, termiske og brannytelseskravene til prosjektet kan vurderes separat i stedet for å stole på en enkelt materialegenskap.

Brannytelse og elektrisk sikkerhet

Brannsikker ytelse

Den brannbestandige strukturen er ment å støtte kretskontinuitet under spesifiserte branntestbetingelser. Den bekreftede varigheten og temperaturen bør tas fra den tilsvarende testrapporten i stedet for å behandles som en generell driftsgaranti for hvert brannscenario.

Flammehemmende ytelse

Flammehemming dreier seg om kabelkonstruksjonens evne til å begrense flammeutbredelsen under en definert test. Det er forskjellig fra brannmotstand, som gjelder å opprettholde kretsintegritet i en spesifisert periode under spesifiserte brannforhold. For prosjektaksept bør begge kravene kontrolleres mot gjeldende standarder og testdokumenter.

Elektrisk isolasjon

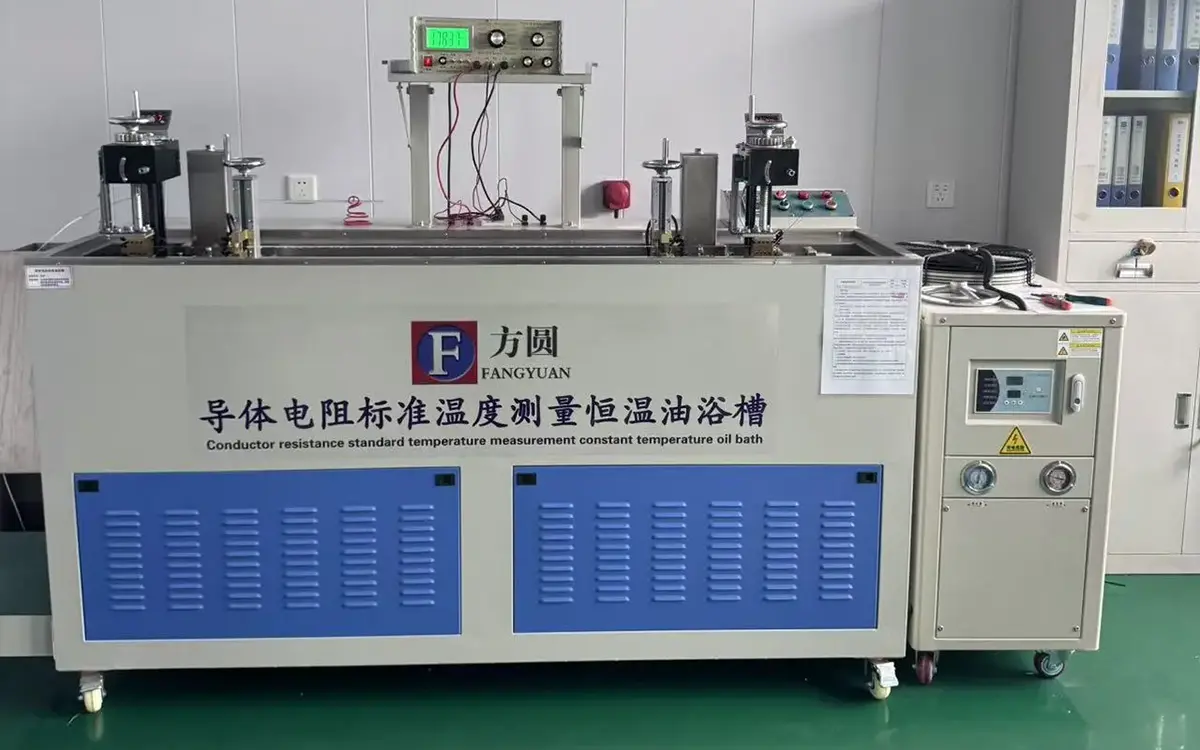

XLPE-isolasjon skiller lederen fra de ytre beskyttelseslagene og gir elektrisk isolasjon under normal drift. Inspeksjon av ferdig kabel kan omfatte dimensjonskontroller, ledermotstand, isolasjonsrelaterte tester og spenningsmotstandstesting i henhold til den bestilte spesifikasjonen og gjeldende testkrav.

Konduktør og batchkontroll

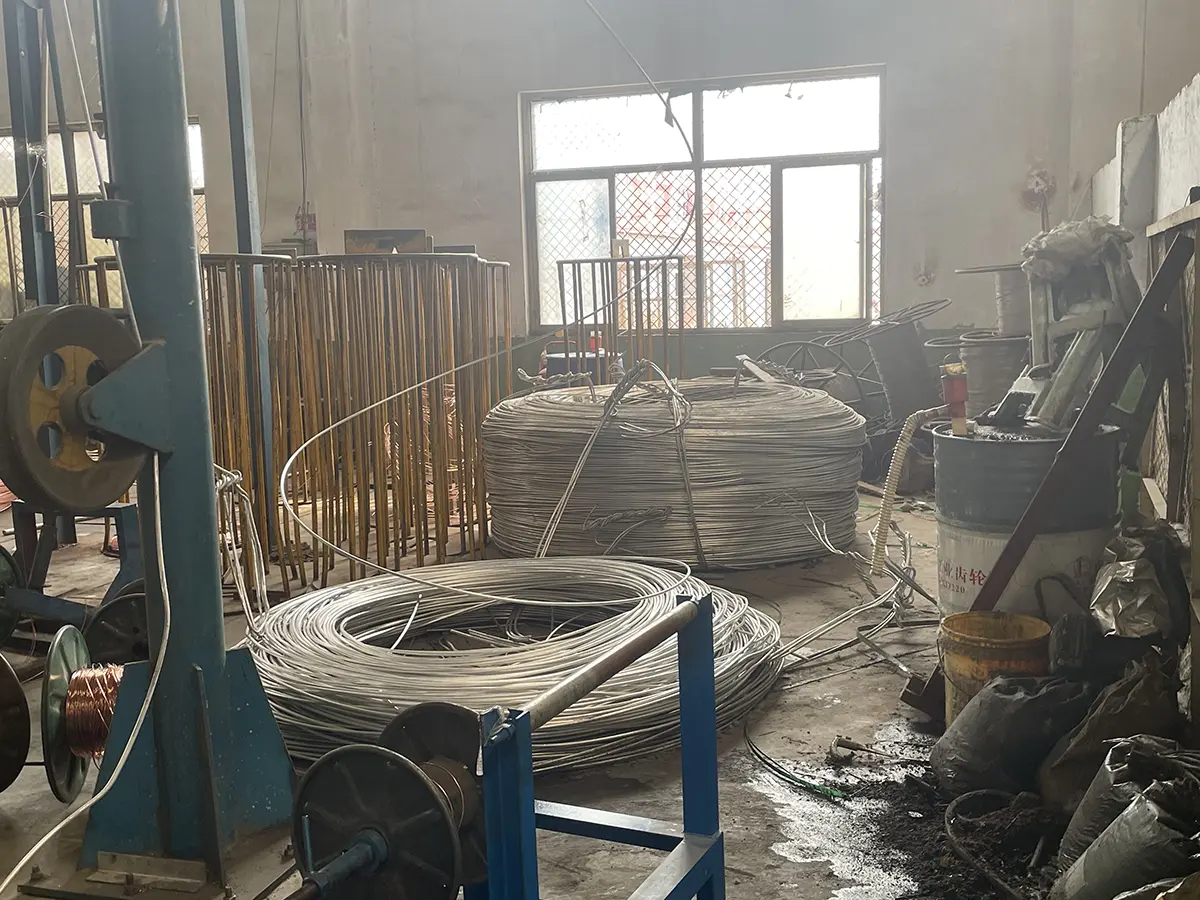

Aluminiumsledermateriale bør kontrolleres for de nødvendige elektriske og dimensjonelle egenskapene før kabelproduksjon. Produksjonsregistreringer og testresultater med ferdige kabler gir grunnlag for batchsporbarhet. Der det er påkrevd i en prosjektkontrakt, kan fabrikkinspeksjon eller tredjeparts prøvetaking arrangeres i henhold til avtalt inspeksjonsomfang.

Valg og installasjonshensyn

Lederstørrelse

Kabelvalg bør ta hensyn til laststrøm, installasjonsmetode, omgivelsestemperatur, kabelgruppering, spenningsfall og kortslutningsforhold. Ampasitetsverdiene i tabellen er referansedata for de oppførte konfigurasjonene; den endelige lederstørrelsen bør bekreftes ved hjelp av beregningsmetoden og korreksjonsfaktorene som kreves av prosjektstandarden.

Installasjonstemperatur

For kabler med PVC-isolasjon, PVC-kappe eller halogenfri flammehemmende kappe, skal installasjonens omgivelsestemperatur ikke være lavere enn 0 ℃. Lavtemperaturinstallasjon bør kun utføres når kabelkonstruksjonen og installasjonsprosedyren tillater det.

Minimum bøyeradius under installasjon

Etter endt kabellegging skal det utføres en spenningsmotstandstest i 15 minutter ved prøvespenning 3,5 kV.

Søknader og arbeidsforhold

Aluminium XLPE FR brannsikre lavspentstrømkabel kan vurderes for lavspent brannsikkerhetskraftdistribusjon i sykehus, skoler, næringsbygg, industrianlegg, kommunale rørnett og lignende prosjekter. Valget bør baseres på nødvendig belastning, spenning, installasjonsmetode, miljøforhold og krav til brannytelse.

Innendørs kabelbrett

Egnet for lavspente strømkretser installert i innendørs kabelbakker der brannytelseskrav er en del av prosjektspesifikasjonen. Kabelstøtteavstand, gruppering og varmeavledning bør vurderes under installasjonen.

Utendørs og kabel-grøft installasjon

Kabelen kan brukes til utendørs overliggende installasjon og kabelgrøfter når mantelkonstruksjonen og miljøforholdene er egnet. UV-eksponering, fuktighet, temperaturendringer og mekanisk beskyttelse bør vurderes før installasjon.

Direkte begravelse

Lett direkte nedgraving kan vurderes der kabelkonstruksjon og prosjektkrav tillater det. Jordforhold, fuktighet, korrosjon, gravdybde og mekanisk beskyttelse bør vurderes før installasjonsmetoden bekreftes.

Begrensede arbeidsforhold

Langvarig nedsenking under vann er forbudt. For steder med kontinuerlig vanneksponering, alvorlig kjemisk forurensning, eksepsjonell mekanisk belastning eller andre spesielle forhold, bør en kabelkonstruksjon som er spesielt utviklet for disse forholdene velges.

Kvalitetskontroll og teknisk dokumentasjon

Qiancheng opprettholder produksjons- og inspeksjonsregister for kabelproduksjon og testing av ferdige produkter. Avhengig av produktkonfigurasjonen og prosjektkravene, kan dokumentasjonen inkludere produktspesifikasjoner, fabrikktestposter, spenningsmotstandstestresultater, brannytelsestestrapporter og informasjon om batchsporbarhet.

For eksportprosjekter kan kundene gi nødvendig lederstørrelse, kabellengde, installasjonsmetode, brannytelseskrav og gjeldende standarder på forhånd. Denne informasjonen hjelper til med å bestemme riktig kabelkonstruksjon og dokumentasjonspakke før produksjon.

Kundefabrikkbesøk, avtalte inspeksjonsprosedyrer og uavhengig tredjepartsprøvetaking kan arrangeres når kontrakten krever det. Lengdekapping og overflatemerking kan også diskuteres i henhold til ordrespesifikasjonen.

FAQ

Q1: Hva er hovedforskjellen mellom en aluminium-kjerne og en kobber-kjerne brannsikker kabel?

A: Aluminium reduserer ledermassen sammenlignet med kobber under sammenlignbare elektriske designforhold. Den faktiske forskjellen i kabelvekt og kostnad avhenger av lederstørrelse, kabelkonstruksjon, installasjonsmetode og prosjektkrav. Lederens dimensjonering bør ikke være basert på vekt alene.

Q2: Hva gjør det brannbestandige glimmerlaget?

A: Glimmerlaget fungerer som en brannsikker barriere rundt lederen. Under en kvalifisert branntest bidrar den til å opprettholde elektrisk isolasjon og kretsintegritet i den angitte testvarigheten. Den verifiserte ytelsen bør hentes fra den relevante testrapporten.

Q3: Hvorfor brukes XLPE i stedet for vanlig PVC-isolasjon?

A: XLPE velges ofte der det kreves høyere driftstemperatur og motstand mot termisk aldring. Det egnede isolasjonssystemet avhenger fortsatt av spenningsnivået, omgivelsesforholdene, installasjonsmetoden og gjeldende standard.

Q4: How should the conductor size be selected?

A: Valget bør ta hensyn til laststrøm, installasjonsmetode, omgivelsestemperatur, gruppering, spenningsfall og kortslutningsforhold. Ampasitetsverdiene vist i spesifikasjonstabellen skal brukes sammen med gjeldende designberegning og korreksjonsfaktorer.

Q5: Hva er minimumskravene til bøyeradius?

A: Under installasjonen er minste bøyeradius 20D for ikke-pansret enkjernet kabel, 15D for pansret enkjernet kabel, 15D for ikke-pansret flerkjernet kabel og 12D for pansret flerkjernet kabel. I nærheten av koblingsbokser og klemmer er de spesifiserte verdiene henholdsvis 15D, 12D, 12D og 10D.

Q6: Hvilken test kreves etter kabellegging?

A: I henhold til de medfølgende installasjonskravene skal det utføres en spenningsbestandighetstest etter legging ved 3,5 kV i 15 minutter. Selve testprosedyren bør følge gjeldende prosjektspesifikasjoner og sikkerhetskrav.

Q7: Kan denne kabelen installeres utendørs eller direkte nedgravd?

A: Utendørs overliggende installasjon, installasjon av kabelgrøft og lett direkte nedgraving kan vurderes når miljø- og installasjonsforholdene er passende. Langvarig nedsenking under vann er forbudt. UV-eksponering, fuktighet, jordforhold og mekanisk beskyttelse bør vurderes før installasjon.

Q8: Hvilke dokumenter kan leveres til et eksportprosjekt?

A: Avhengig av produktkonfigurasjonen og kontrakten, kan tilgjengelige dokumenter inkludere produktspesifikasjoner, fabrikktestregistreringer, spenningsmotstandstestresultater, brannytelsestestrapporter og batchsporbarhetsposter. Nødvendig dokumentasjon bør bekreftes før produksjon.
