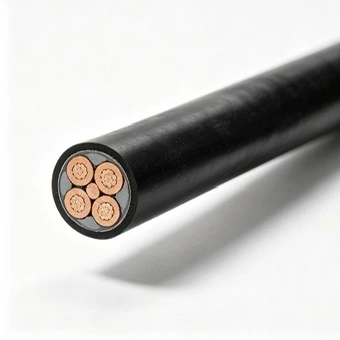

Kobber PVC brannsikker lavspent strømkabel

Kobber PVC brannsikker lavspentstrømkabel er en lavspentkabelkonstruksjon som inneholder kobberledere, PVC-isolasjon og kappe, og et brannsikkert glimmerlag. Den er beregnet for kretser der strømkontinuitet under en spesifisert branntilstand er nødvendig, inkludert nødstrøm, brannsikring og andre sikkerhetsrelaterte elektriske systemer. Qiancheng produserer kabelen med kontrollerte leder-, isolasjons-, brannbestandige og ferdige produkttestingsprosesser.

Produktdimensjoner og tekniske parametere

Produksjonsprosess

1. Kobberstang tegning og gløding

Elektrolytiske kobberstenger med høy renhet trekkes inn i den nødvendige lederdiameteren gjennom multi-die-trekkeutstyr. Kontinuerlig gløding brukes for å avlaste indre stress og opprettholde de nødvendige mekaniske egenskapene. Ledermotstand kontrolleres under produksjon mot spesifiserte elektriske krav.

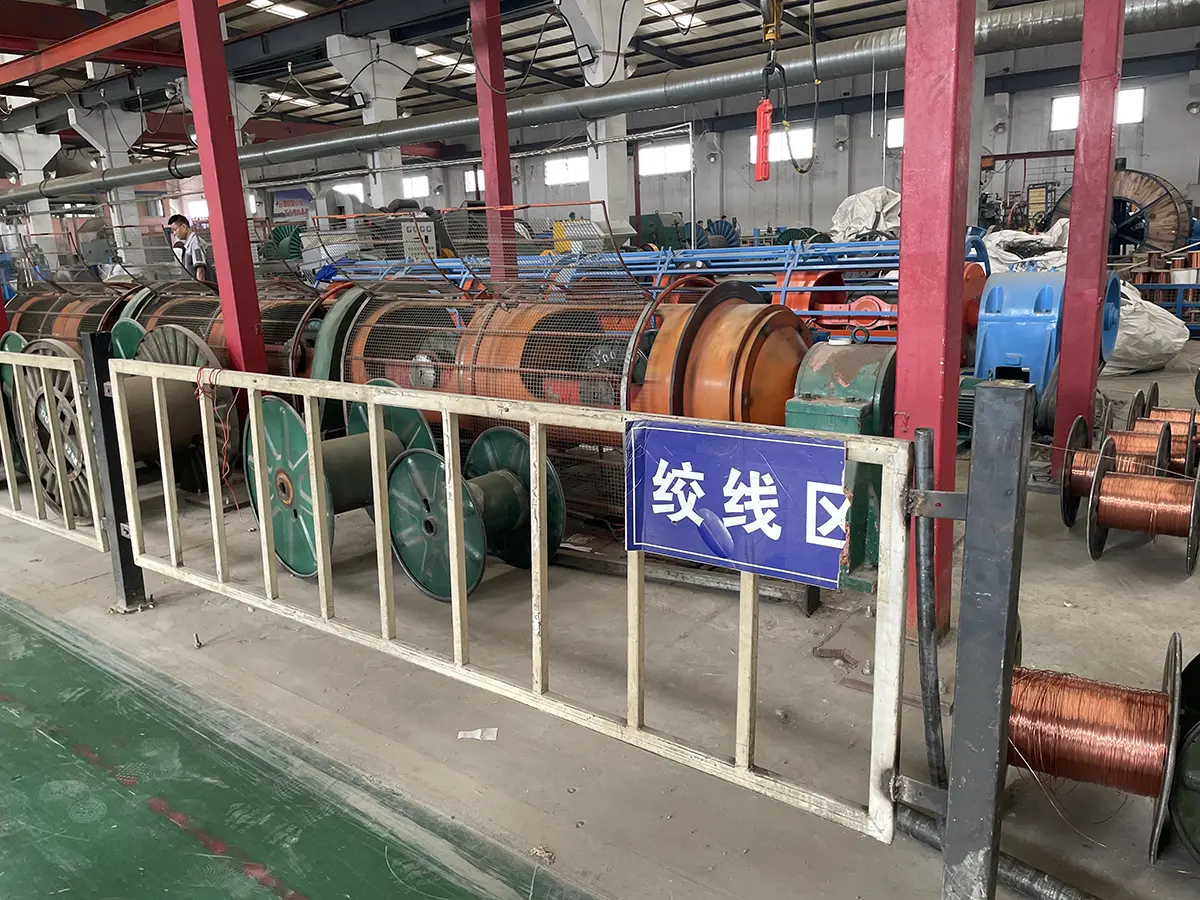

2. Dirigent Stranding

For strandede konstruksjoner er individuelle kobbertråder arrangert og strandet i henhold til spesifisert lederstruktur. Prosessen kontrollerer leggingslengden og ledergeometrien samtidig som den opprettholder fleksibiliteten som kreves for kabelinstallasjon.

3. Glimmer brannsikker tape innpakning

Det brannsikre laget dannes ved å vikle glimmertape rundt lederen eller kabelkjernen i henhold til spesifisert konstruksjon. Overlapping og dekning kontrolleres under produksjonen slik at det brannsikre laget forblir kontinuerlig rundt den beskyttede delen.

4. PVC-isolasjonsekstrudering

Flammehemmende PVC-isolasjon er ekstrudert rundt lederen. Isolasjonsdimensjoner og konsentrisitet overvåkes under produksjon for å opprettholde den spesifiserte tykkelsen og redusere lokalisert elektrisk stress forårsaket av overdreven eksentrisitet.

5. Online gnisttest

En online gnisttester sjekker isolasjonsintegriteten under ekstrudering. Når en isolasjonsfeil oppdages, kan den berørte posisjonen identifiseres for inspeksjon og korrigerende tiltak før neste produksjonstrinn.

6. Kabling og fylling

For flerkjernekonstruksjoner kables de isolerte kjernene sammen med spesifiserte fyllmaterialer. Prosessen opprettholder den tiltenkte kabelgeometrien og gir et konsistent fundament for den ytre kappen.

7. Ekstrudering av PVC ytre kappe

Flammehemmende PVC ekstruderes som ytre kappe i henhold til valgt kabelkonstruksjon. Produktidentifikasjon kan merkes på kappen, inkludert relevant modell og spesifikasjonsinformasjon som kreves for installasjon og inspeksjon.

8. Ferdig kabeltesting

Ferdige kabler kontrolleres i henhold til gjeldende tekniske spesifikasjoner. Inspeksjon kan omfatte brannmotstandstesting, effekt-frekvens motstå spenningstesting, isolasjonsmotstandsmåling, ledermotstand og lavtemperaturbøyetester der det er nødvendig.

Produksjonsutstyr og kvalitetskontroll

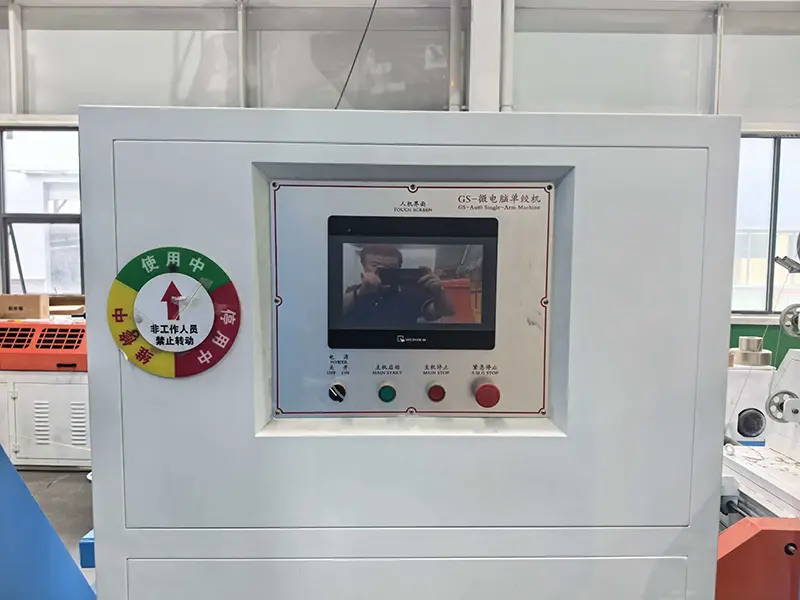

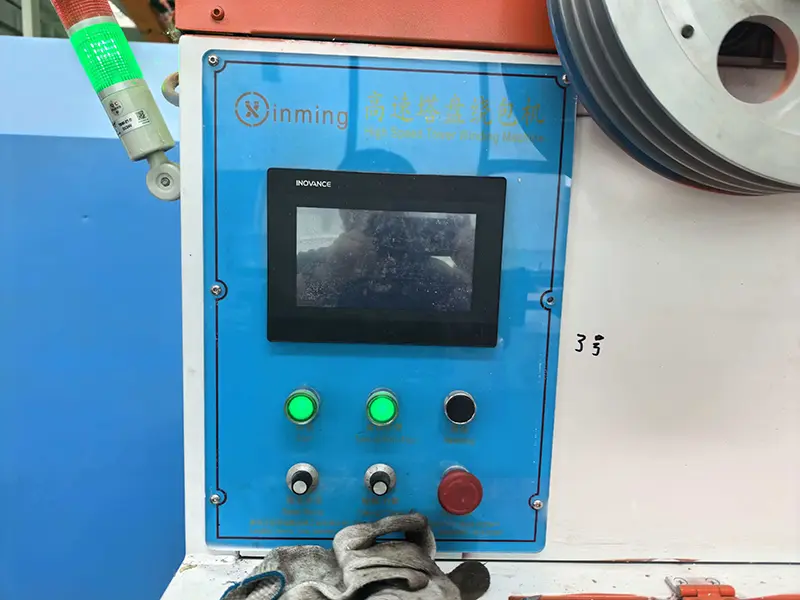

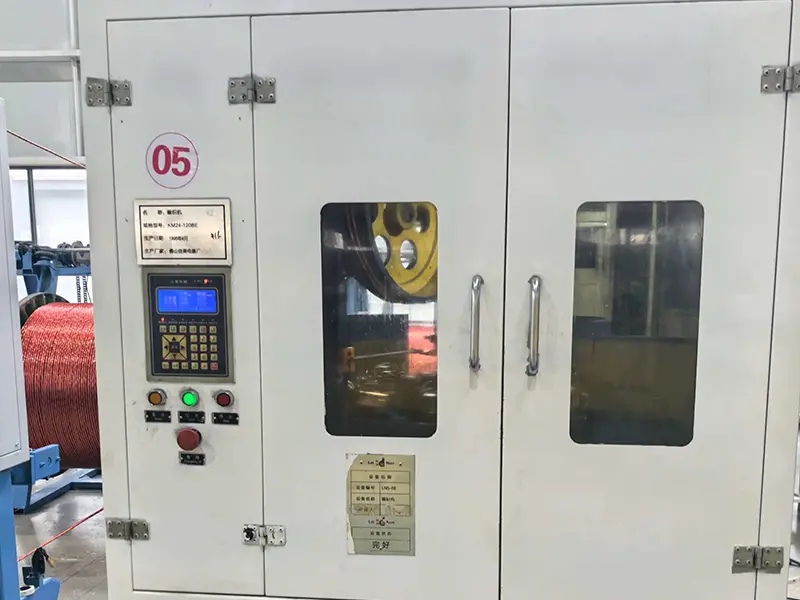

Produksjonsutstyr

Qianchengs kabelproduksjonsutstyr inkluderer enkeltstrenger, seks-skive tverrstrengere, mikrodatamaskinstyrte strandere, høyhastighets pakkemaskiner, PVC-isolasjons- og mantelekstruderingslinjer, kablingsutstyr, integrert merke- og ekstruderingsutstyr, og automatiske spolings- og oppsamlingssystemer.

Inspeksjon av innkommende materiell

Innkommende materialer som oksygenfrie kobberstenger, glimmer brannbestandig tape og flammehemmende PVC-blandinger kan inspiseres før de går i produksjon. Materialinspeksjonsposter gir en referanse for påfølgende batchsporbarhet og prosesskontroll.

Inspeksjon underveis

Nøkkelprosessparametere inkluderer glimmer-tape-overlapping, isolasjonstykkelse, lederdimensjoner og ekstruderingsforhold. Patruljeinspeksjon utføres under produksjon for å identifisere dimensjons- eller prosessavvik før kabelen når ferdigproduktstadiet.

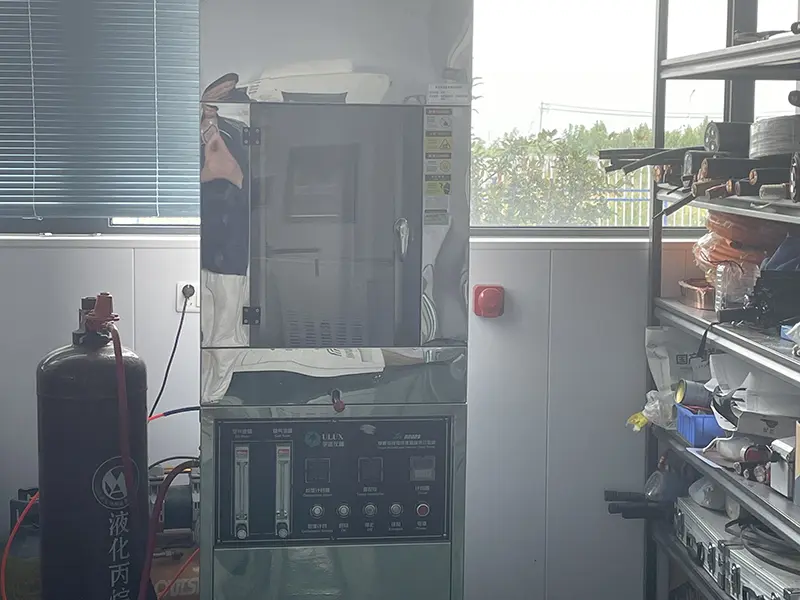

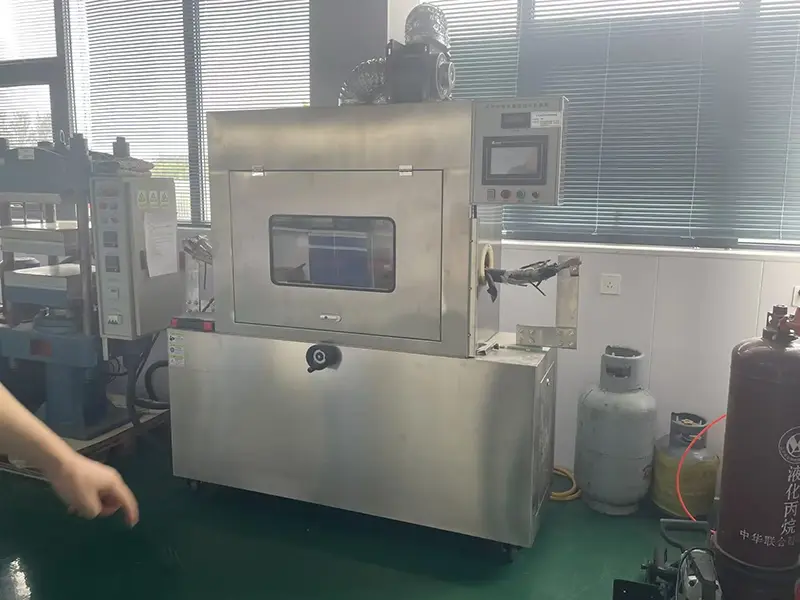

Brannmotstandstesting

For den aktuelle brannbestandige konstruksjonen kan branneksponeringstesting utføres under de spesifiserte testforholdene. Den medfølgende produksjonsinformasjonen refererer til en 750℃ branntest med en varighet på 90 minutter i henhold til GB/T 19216. Den faktiske testmetoden, prøvekonstruksjonen og akseptkriteriene bør bekreftes mot gjeldende standard og produktspesifikasjon.

Elektrisk testing

Elektrisk inspeksjon kan inkludere effekt-frekvens motstå spenningstesting, isolasjonsmotstandsmåling og leder DC motstand. De medfølgende dataene spesifiserer en 3,5 kV effekt-frekvens motstå spenningstest i 5 minutter og isolasjonsmotstand på ≥100 MΩ/km for gjeldende produktspesifikasjoner.

Miljøtesting

Avhengig av produktspesifikasjonen kan miljøevaluering inkludere lavtemperaturbøyning, UV-forvitring og syre-alkali-korrosjonstesting. Gjeldende testtemperatur, varighet og akseptkriterier bør bekreftes i henhold til ordrekravene.

Sluttkontroll og dokumentasjon

Før sending kan ferdige kabler kontrolleres for utseende, produktmerking, kabelkonstruksjon og trommelinformasjon. Fabrikkinspeksjoner og andre nødvendige tekniske dokumenter kan leveres i henhold til ordre- og prosjektkrav.

Brann og elektrisk ytelse

Brannmotstandskonstruksjon

Det brannbestandige glimmerlaget danner en isolerende barriere rundt lederen ved høy temperatureksponering. Kombinert med den flammehemmende PVC-isolasjonen og kappen, er konstruksjonen ment å opprettholde kretsintegriteten i den angitte testvarigheten i stedet for bare å begrense flammeutbredelsen.

Elektrisk isolasjon

Kobber PVC brannsikker lavspenningsstrømkabel har jevn, ikke-eksentrisk isolasjonslagtykkelse. Alle ferdige kabler består vann-nedsenking og tåler spenningstest, noe som eliminerer risikoen for elektrisk lekkasje og kortslutning i fuktige underjordiske miljøer. Sammenlignet med ikke-standard kabler laget av resirkulerte materialer, reduseres feilraten med 98 %.

Material- og installasjonssikkerhet

Kabelkonstruksjonen kombinerer kobberledere, glimmer brannbestandig materiale og flammehemmende PVC-isolasjon og kappe. Under installasjonen skal kabelen beskyttes mot overdreven trekking, skarpe kanter og skade på det brannbestandige laget. Passende brannsikkert skjøtetilbehør bør velges der det kreves av installasjonsdesignet.

Produsent og prosjektstøtte

Qiancheng Cable produserer strøm- og kontrollkabelprodukter ved sitt produksjonsanlegg i Hengshui, Hebei. Fabrikkkontroll, teknisk dokumentasjon og prosjektspesifikk produktinformasjon kan gis i henhold til bestillingen. For utenlandske prosjekter bør nødvendige sertifikater, testrapporter og dokumentasjon bekreftes før produksjon, slik at de leverte dokumentene samsvarer med destinasjonen og prosjektkravene.

Søknader

Nødstrømkretser

Kabelen kan vurderes for lavspentkretser hvor opprettholdelse av elektrisk kontinuitet under en spesifisert branntilstand er en del av prosjektkravet, herunder nødlys, brannalarm og andre sikkerhetsrelaterte systemer.

Sykehus og offentlige bygninger

Sykehus, skoler, næringsbygg og andre offentlige anlegg kan spesifisere brannsikre kabelkonstruksjoner for utvalgte nød- og brannsikringskretser. Nødvendig brannvarighet og teststandard bør bekreftes fra prosjektspesifikasjonen.

Kabelbrett og kabelgrøfter

Produktet kan brukes i kabelbakker, grøfter og andre beskyttede føringssystemer der kabelkonstruksjonen og installasjonsforholdene er kompatible. Kabelføring bør gi passende beskyttelse mot mekanisk skade og overdreven bøying.

Industri- og infrastrukturprosjekter

Industrianlegg, infrastrukturanlegg og andre lavspentdistribusjonssystemer kan kreve brannsikre kretser for kritisk utstyr. Lederstørrelse, kjernekonfigurasjon, installasjonsmetode og krav til brannytelse bør bekreftes før spesifikasjon.

FAQ

Q1: Hvordan skiller denne kabelen seg fra en konvensjonell flammehemmende kabel?

A: En flammehemmende kabel begrenser først og fremst flammeutbredelse, mens en brannbestandig konstruksjon inneholder et brannsikkert lag beregnet på å opprettholde kretsintegriteten i en spesifisert periode under definerte branntestbetingelser. Gjeldende brannvarighet og testtemperatur avhenger av produktspesifikasjonen og standarden.

Q2: Hvilket ledermateriale brukes?

A: Lederen er laget av kobber. Den medfølgende produksjonsinformasjonen spesifiserer elektrolytisk kobberstang med høy renhet som utgangsmateriale, etterfulgt av trekking og gløding. Lederens DC-motstand kontrolleres mot gjeldende tekniske krav.

Q3: Hvilke tester kan utføres før levering?

A: Avhengig av den spesifiserte konstruksjonen, kan testing inkludere brannmotstand, strømfrekvensmotstandsspenning, isolasjonsmotstand, ledermotstand og lavtemperaturbøyning. Nødvendig testrapport og inspeksjonsdokumenter kan bekreftes ved bestilling.

Q4: Kan engelske tekniske dokumenter leveres for utenlandske prosjekter?

A: Engelskspråklige tekniske dokumenter kan utarbeides i henhold til prosjektet og ordrekravene. Nødvendig sertifikat, testrapport og inspeksjonsdokumentliste bør bekreftes på forhånd fordi dokumentasjonskravene varierer etter destinasjon, prosjekt og gjeldende standard.

Q5: Kan kabelen leveres i forskjellige lengder og spesifikasjoner?

A: Kabellengde og spesifikasjoner kan diskuteres i henhold til bestillingen. Nødvendig ledertverrsnitt, konstruksjon, mengde, spolelengde, merking og andre tekniske detaljer bør oppgis ved tilbudsforespørsel.

Q6: Hvor kan denne brannsikre kabelen installeres?

A: Typiske installasjonsmiljøer inkluderer kabelbakker, kabelgrøfter og andre beskyttede lavspentrutingssystemer. Det kan vurderes for nødstrøm, brannsikring og kritiske lavspentkretser i offentlige bygg, infrastruktur og industrianlegg, underlagt prosjektkravene.

Q7: Kan kunder inspisere fabrikken eller arrangere tredjeparts testing?

A: Fabrikkbesøk og tredjepartsinspeksjon kan diskuteres i henhold til prosjektet og inspeksjonsordningen. Hvis uavhengig prøvetaking eller testing er nødvendig, bør prøvetakingsmetoden, inspeksjonsomfanget og gjeldende teststandard avtales før forsendelse.

Q8: Hvilken informasjon bør gis når du ber om et tilbud?

A: Oppgi nødvendig ledertverrsnitt, kjernekonfigurasjon, kabellengde, merkespenning, installasjonsmetode, brannmotstandskrav og destinasjon. Hvis prosjektet krever spesifikke standarder, sertifikater eller testrapporter, inkluderer disse kravene med forespørselen slik at produktet og dokumentasjonen kan kontrolleres sammen.

For et prosjekttilbud hjelper det Qiancheng å bekrefte riktig konstruksjon og inspeksjonsomfang ved å gi kabelspesifikasjonen, nødvendig brannmotstandsvarighet, installasjonsmetode og dokumentasjonskrav på forespørselsstadiet.
