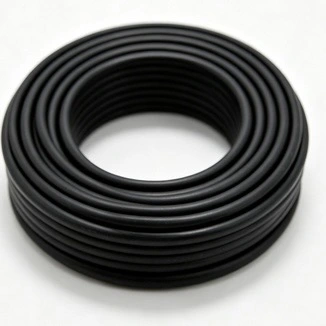

Kobber XLPE FR Brannsikker lavspent strømkabel

Kobber XLPE FR brannsikker lavspentstrømkabel er designet for lavspentkretser der flammespredningskontroll og fortsatt strømforsyning under spesifiserte brannforhold begge er nødvendig. Konstruksjonen kombinerer en kobberleder, XLPE-isolasjon, glimmer brannbestandig tape, flammehemmende fyllstoff og en beskyttende ytre kappe for brann-nødkraftfordeling og andre lavspenningsinstallasjoner med definerte krav til brannytelse.

Produktdimensjoner og tekniske parametere

Kabelkonstruksjon og materiallag

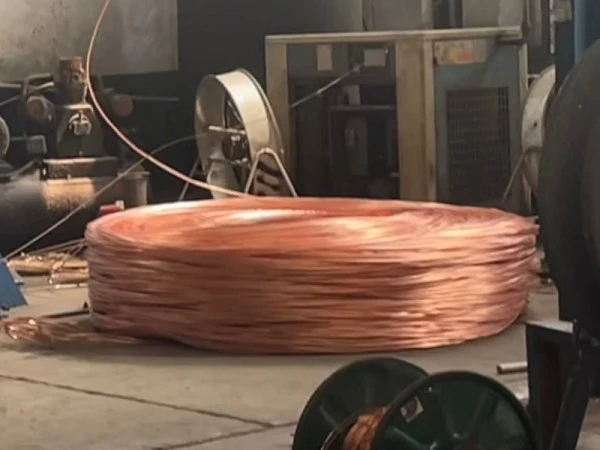

Kobberleder

Lederen er laget av elektrolytisk kobber og er tilgjengelig i entråds- og flertrådet konstruksjon i henhold til spesifisert tverrsnitt. Ledermotstandsverdiene i tabellen ovenfor gir en direkte referanse for elektrisk valg. Strandede ledere kan også gi større fleksibilitet der kabeltraséen inkluderer bend, brett eller rør.

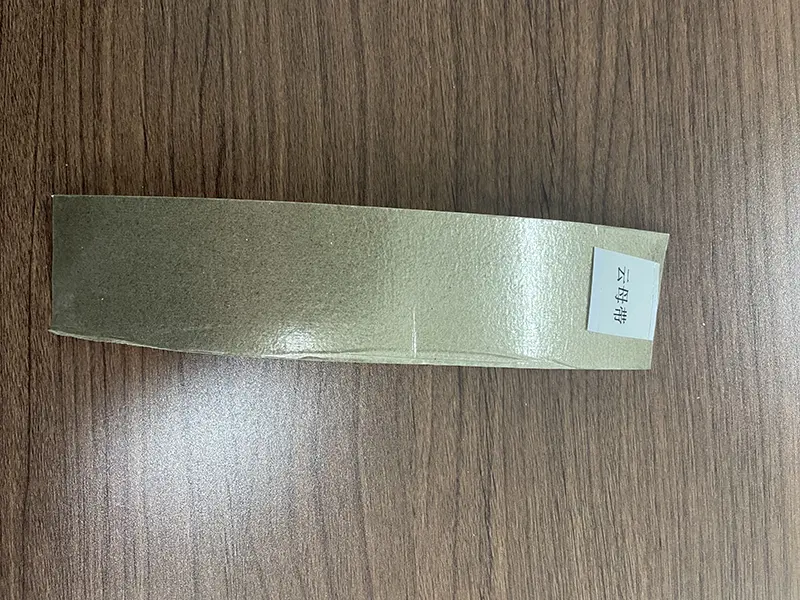

Glimmer Brannsikkert lag

Dobbeltlags glimmertape påføres rundt lederenheten som den primære brannbestandige barrieren. Under en spesifisert branntest hjelper glimmerlaget med å beskytte lederen og isolasjonssystemet mot direkte varmeeksponering og støtter kretsintegriteten i den nødvendige testvarigheten. Brannmotstandsytelsen bør vurderes i henhold til gjeldende produktstandard og testrapport i stedet for kun ved temperatur.

XLPE isolasjon

XLPE gir den elektriske hovedisolasjonen rundt lederen. Dens vanligvis spesifiserte kontinuerlige driftstemperatur er 90 ℃, underlagt gjeldende kabeldesign og standard. Sammenlignet med konvensjonell PVC-isolasjon har XLPE høyere termisk evne og god motstand mot aldring og mange kjemiske miljøer, noe som gjør den egnet for strømkretser utsatt for høye driftstemperaturer.

Flammehemmende fyllstoff

Flammehemmende fyllstoff brukes til å okkupere indre rom mellom kabelkomponenter og opprettholde den tiltenkte kabelgeometrien. Dens rolle er også å begrense flammespredning gjennom innvendige hull når kabelen utsettes for brann.

Flammehemmende og beskyttende kappe

Den ytre kappen gir mekanisk beskyttelse og bidrar til flammespredningskontroll. For utendørs- eller grøfteinstallasjoner bør den faktiske motstanden mot UV-eksponering, fuktighet og jordforhold kontrolleres mot spesifisert kappemateriale og prosjektkrav.

Produksjonsstandarder og kvalitetsdokumentasjon

Gjeldende produktstandarder

De gjeldende produksjons- og testkravene avhenger av kabelkonstruksjonen, merkespenningen, brannytelsesklassifiseringen og destinasjonsmarkedet. For eksportprosjekter bør de nødvendige GB-, IEC- eller destinasjonslandskravene bekreftes før produksjon, slik at kabelkonfigurasjonen og dokumentasjonen samsvarer med prosjektspesifikasjonen.

Kvalitets- og sporbarhetsdokumenter

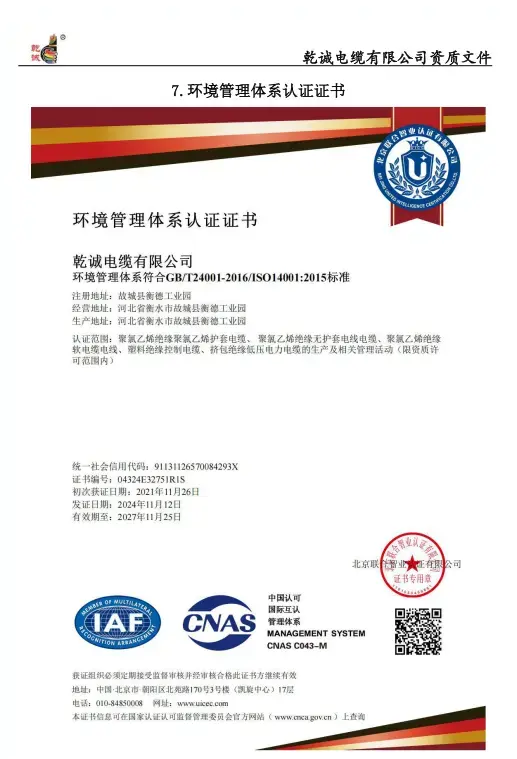

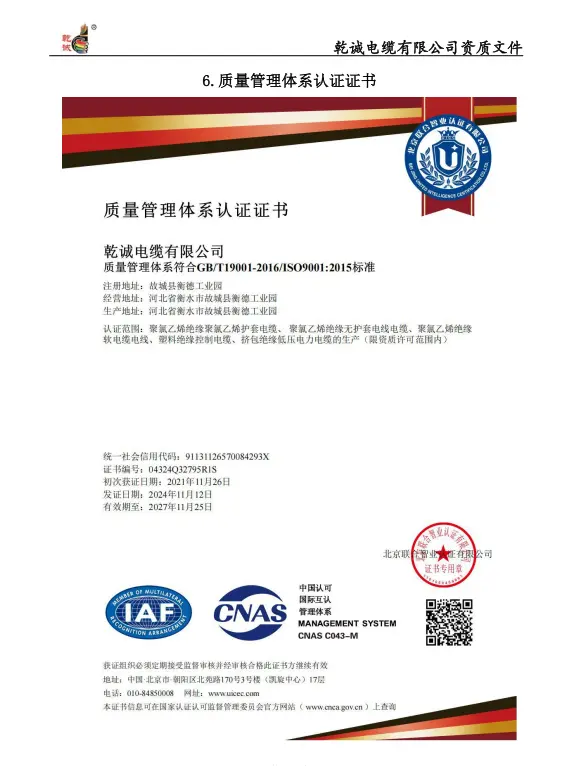

Tilgjengelig kvalitetsdokumentasjon kan inkludere ISO 9001 Quality Management, ISO 14001 Environmental Management og ISO 45001 Occupational Health and Safety-sertifiseringer, sammen med gjeldende produksjonskvalifikasjoner og produkttestdokumentasjon.

For brannytelseskrav kan relevante brannintegritets- og flammehemmende testrapporter gis der det er relevant for den spesifiserte produktkonstruksjonen. Batch-relaterte produksjons- og inspeksjonsregister kan også opprettholdes for sporbarhet i henhold til ordre- og kvalitetskontrollkrav.

Nøkkelytelsesegenskaper

Kombinert flammehemmende og brannhemmende design

Kobber XLPE FR brannsikker lavspentstrømkabel bruker separate konstruksjonslag for forskjellige brannrelaterte funksjoner. De flammehemmende materialene er ment å begrense flammespredning, mens det brannsikre glimmerlaget støtter fortsatt kretsdrift under den angitte branntesten. Dette er forskjellige ytelseskrav og bør verifiseres gjennom de tilsvarende testmetodene og rapportene.

Termisk ytelse av XLPE-isolasjon

XLPE-isolasjon er designet for en kontinuerlig lederdriftstemperatur på opptil 90 ℃ under gjeldende spesifikasjoner. Faktisk tillatt strøm avhenger av lederstørrelse, installasjonsmetode, omgivelsestemperatur, gruppering og andre korreksjonsfaktorer. Kabelvalg bør derfor baseres på den komplette installasjonstilstanden i stedet for isolasjonstemperaturen alene.

Ledermotstand og elektrisk ytelse

Kobberledere gir den elektriske banen for lavspent kraftoverføring. De maksimale motstandsverdiene oppført i den tekniske tabellen kan brukes ved kontroll av spenningsfall, ledervarme og kretsdesign. Inspeksjon av ferdig kabel kan omfatte ledermotstand, isolasjon og motstå spenningstesting i henhold til gjeldende produksjons- og prosjektkrav.

Produksjon og batchsporbarhet

Lederdimensjoner, isolasjonstykkelse og ferdige kabelegenskaper kan kontrolleres under produksjon. Inspeksjonsjournaler og produktdokumentasjon kan knyttes til det aktuelle produksjonspartiet eller kabeltrommelen der sporbarhet er nødvendig. Dette gir et praktisk grunnlag for inngående befaring, prosjektaksept og senere vedlikehold.

Valg og installasjonshensyn

Lederstørrelse og strømkapasitet

Velg ledertverrsnitt i henhold til designstrøm, tillatt spenningsfall, installasjonsmetode, omgivelsestemperatur og kabelgruppering. Verdiene i den tekniske tabellen beskriver lederdimensjoner og motstand, men de skal ikke behandles som en frittstående ampasitetstabell.

Krav til brannytelse

Før du bestiller, bekreft om prosjektet krever flammehemmende ytelse, brannmotstand i en spesifisert varighet, eller begge deler. Der det kreves en brannintegritetsvurdering, bør den nødvendige testtemperaturen, varigheten, kretstilstanden og gjeldende standard samsvare med kabelens testdokumentasjon.

Leggetemperatur og driftsforhold

For konstruksjoner under produsentens spesifiserte minste installasjonstemperatur, bør passende håndterings- og forvarmingsprosedyrer følges i henhold til produktspesifikasjonen. Den maksimale driftstemperaturen for kontinuerlig leder er generelt spesifisert som 90 ℃ for denne XLPE-isolerte konstruksjonen. Varmekilder, kabelgruppering og omgivelsesforhold bør også vurderes under installasjonen.

Bøyeradius og mekanisk beskyttelse

Kabelen skal installeres uten å overskride den spesifiserte minimum bøyeradius. For verdiene som er oppgitt for dette produktet, er en referanse minste bøyeradius ≥10 × kabelens ytre diameter for enkeltlederkabler og ≥15 × kabelens ytre diameter for flerlederkabler. Det faktiske installasjonskravet bør følge gjeldende produktspesifikasjoner.

Typiske installasjonsscenarier

1. Innendørs brann-nødkretser:Egnet for bruksområder som brannbeskyttende kraftdistribusjon, utstyrsstrømkretser og kabelskinneinstallasjoner der fortsatt strømforsyning under spesifiserte brannforhold er nødvendig.

2. Kommersielle og offentlige bygg:Kabelbakker, sjakter og andre lavspentfordelingsveier kan vurderes når den valgte kabelen oppfyller prosjektets brannytelses- og elektriske krav.

3. Utendørs og kabelgrøftinstallasjoner:Montering kan vurderes der kappekonstruksjonen er egnet for forventede UV, fukt og mekaniske forhold.

4. Direkte begravelse:Direkte nedgraving skal kun brukes når kabelkonstruksjon og kappe er spesifisert for jord, fuktighet, mekaniske og kjemiske forhold på installasjonsstedet.

Sammenføynings- og konstruksjonskrav

Mellomledd skal minimeres i brannkretser. Der det er nødvendig med en skjøte- eller grenforbindelse, skal skjøtesystemet være kompatibelt med kabelens elektriske karakter og nødvendige brannytelse. Brannbestandige skjøter eller termineringskomponenter bør velges som et komplett system i stedet for kun å stole på selve kabelen.

Kabelidentifikasjon bør opprettholdes i begge ender og ved passende rutepunkter for å støtte inspeksjon og fremtidig vedlikehold. Unngå overdreven strekkkraft, skarpe kanter og ukontrollert bøyning under trekking og legging som kan skade isolasjonen eller brannbestandige lag.

Konstruksjonshensyn

Kabelen integrerer sine brannbestandige og flammehemmende lag i den fabrikkproduserte strukturen, noe som reduserer behovet for separat brannbeskyttelsesbehandling langs kabelkroppen. Imidlertid krever avslutninger, skjøter, støtter og gjennomføringer gjennom brannklassifiserte konstruksjoner fortsatt kompatible installasjonssystemer for å opprettholde de nødvendige elektriske og brannytelsesegenskapene til hele installasjonen.

FAQ

Q1: Hva er forskjellen mellom flammehemmende og brannhemmende ytelse?

A: Flammehemmende ytelse gjelder å begrense flammeutbredelsen etter tenning, mens brannhemmende ytelse gjelder å opprettholde spesifisert kretsintegritet under definerte brannforhold. En kabel kan være nødvendig for å oppfylle ett eller begge kravene avhengig av prosjektet.

Q2: Hvorfor brukes XLPE som isolasjonsmateriale?

A: XLPE gir elektrisk isolasjon med en typisk kontinuerlig driftstemperatur på 90 ℃ for denne typen konstruksjon. Dens termiske evne og aldringsmotstand gjør den egnet for lavspente strømkretser der driftstemperatur og driftsforhold må vurderes.

Q3: Hvilken informasjon bør bekreftes før du velger kabelstørrelse?

A: Bekreft belastningsstrømmen, ledertverrsnitt, tillatt spenningsfall, installasjonsmetode, omgivelsestemperatur, kabelgruppering, rutelengde og nødvendig brannytelsesnivå. Disse faktorene avgjør om en bestemt størrelse og konstruksjon er egnet for prosjektet.

Q4: Kan produkttest- og kvalitetsdokumenter leveres?

A: Relevante produktspesifikasjoner, inspeksjonsprotokoller og aktuelle testrapporter kan leveres i henhold til kabelkonstruksjonen og bestillingskravene. For eksportprosjekter bør nødvendig standard- og destinasjonsmarkedsdokumentasjon bekreftes før produksjon.

Q5: Hvilke installasjonsforhold krever spesiell oppmerksomhet?

A: Vær oppmerksom på installasjonstemperatur, bøyeradius, trekkspenning, varmekilder, kabelgruppering og mekanisk beskyttelse. Skjøter og avslutninger bør også bruke komponenter som er kompatible med de nødvendige spesifikasjonene for elektrisk og brannytelse.

Q6: Er kabelen egnet for utendørs eller direkte nedgravd installasjon?

A: Det kan vurderes for disse bruksområdene når kappen og den komplette kabelkonstruksjonen er egnet for de faktiske UV, fuktighet, jord, mekaniske og kjemiske forhold. Direkte nedgraving bør ikke antas bare ut fra kabelens brannkarakter.
