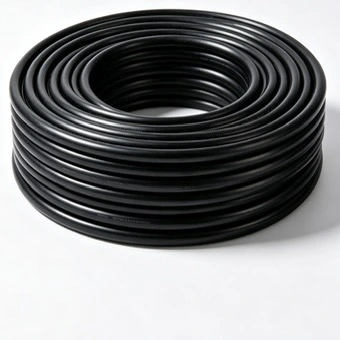

Kobber XLPE LSZH Lavspent strømkabel

Qiancheng Copper XLPE LSZH Lavspenningsstrømkabel er designet for lavspent strømfordeling i bygninger og infrastruktur der redusert røyk og halogenfri kabelkonstruksjon er spesifisert. Den kan brukes i metroanlegg, sykehus, kontorbygg, brukstunneler og andre lukkede områder, med lederstørrelser valgt i henhold til nødvendig belastning, installasjonsmetode og prosjektspesifikasjoner.

Tabell for produktspesifikasjoner og tekniske parametere

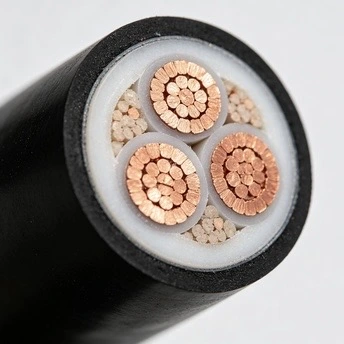

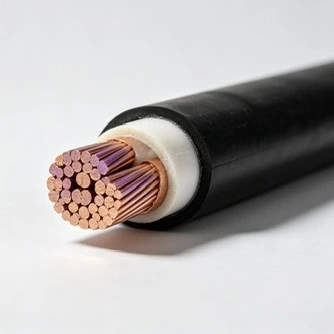

Konstruksjon og elektrisk ytelse

XLPE isolasjon

Kobber XLPE LSZH lavspenningsstrømkabel bruker XLPE-isolasjon for elektrisk separasjon mellom lederen og de omkringliggende kabelkomponentene. XLPE gir en høyere normal driftstemperatur enn konvensjonell PVC-isolasjon og velges ofte der termisk ytelse, isolasjonsstabilitet og langsiktig elektrisk pålitelighet er nødvendig. Faktiske driftsgrenser bør følge gjeldende kabelstandard og prosjektspesifikasjon.

Halogenfritt kappesystem med lite røyk

LSZH-konstruksjonen er beregnet for installasjoner hvor røykutvikling og halogenholdige forbrenningsprodukter må kontrolleres. Røyktetthet og halogensyregass er separate ytelsesegenskaper og bør verifiseres mot gjeldende teststandarder og prosjektkrav. IEC 61034 dekker måling av røykutslipp, mens IEC 60754-1 spesifiserer en metode for å bestemme innholdet av halogensyregass.

Kobberleder

Kabelen bruker kobberledere for lavspent kraftoverføring. Ledermotstand er en viktig parameter for å vurdere spenningsfall og driftstap, mens ledertverrsnitt bør velges etter strømføringsevne, installasjonsforhold, omgivelsestemperatur, gruppering og tillatt spenningsfall.

Valg av dirigentstørrelse

De tilgjengelige lederstørrelsene i den tekniske tabellen dekker små kontroll- og grenkretskrav samt større lavspente kraftfordelingsapplikasjoner. Endelig valg bør vurdere tilkoblet last, kretslengde, installasjonsmetode, kortslutningsforhold og gjeldende lokale elektriske krav i stedet for ledertverrsnitt alene.

Produksjon og kvalitetskontroll

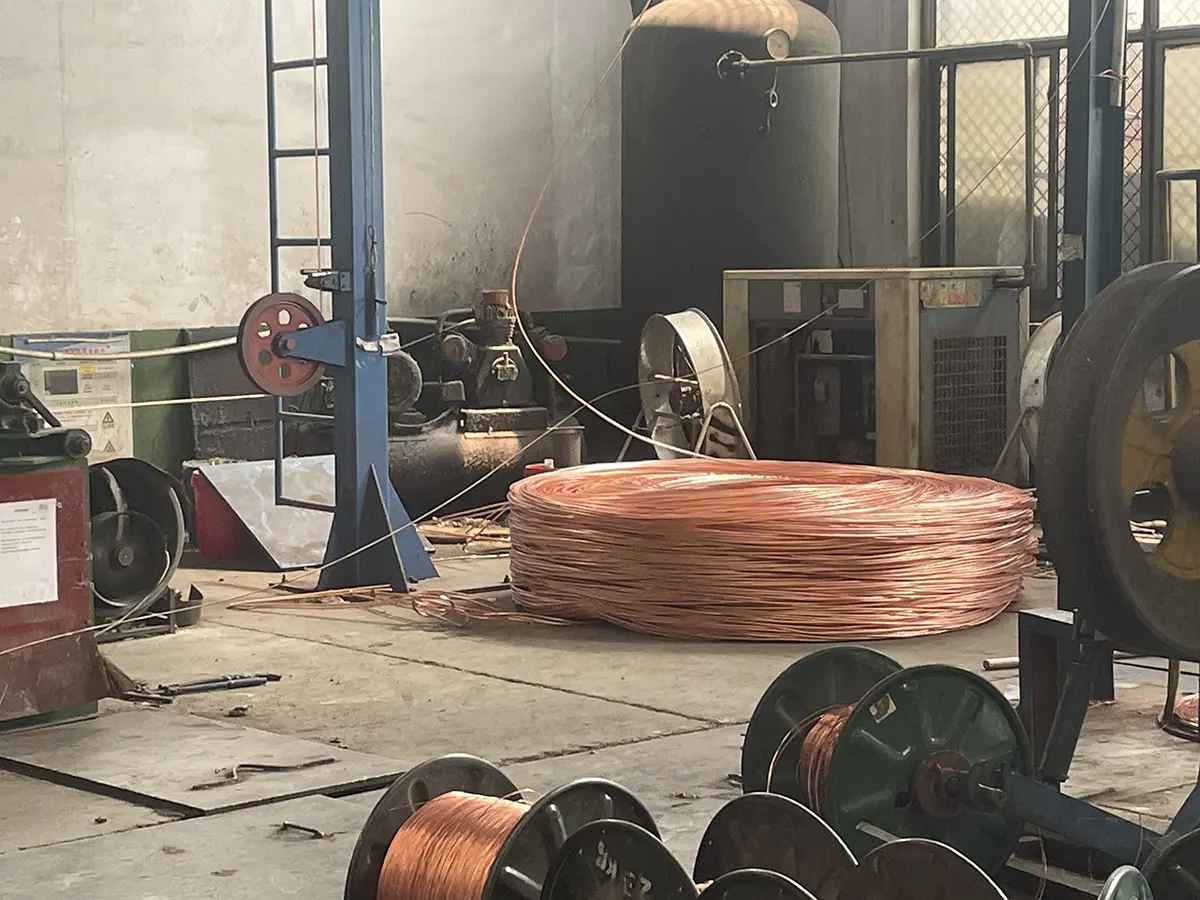

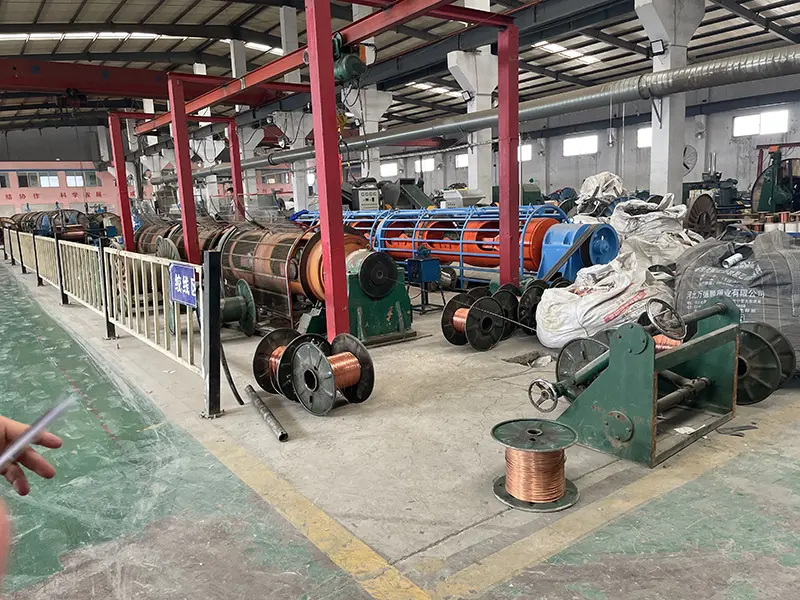

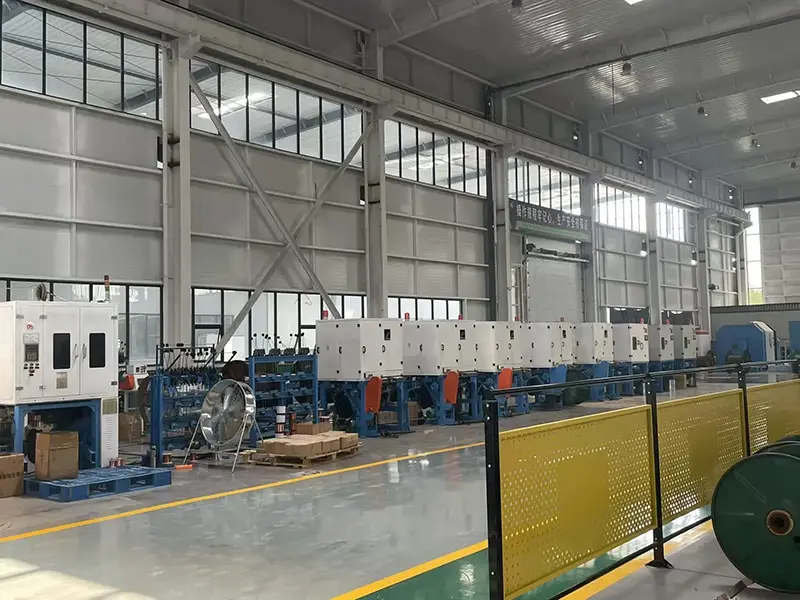

Qiancheng driver sine egne produksjonsanlegg med kabelekstrudering og testutstyr for produksjon og rutinemessig kvalitetskontroll. Produksjonsjournaler, råvareinspeksjon og elektriske eller forbrenningsrelaterte testresultater kan opprettholdes i henhold til prosjektdokumentasjonskrav. For prosjekter som krever ytterligere verifisering, kan fabrikkbesøk og tredjepartsprøvetaking arrangeres i henhold til prosjektbetingelsene.

Material- og prosesskontroll

Ledermateriale, isolasjonsmasse, kappemateriale, lederdimensjoner og isolasjonstykkelse kontrolleres under produksjon i henhold til gjeldende spesifikasjon. Dimensjonssjekker og elektriske tester gir praktiske sjekkpunkter før ferdig kabel frigis for levering.

Batch sporbarhet

Dokumentasjon på batchnivå kan brukes til å koble den ferdige kabelen med produksjons- og inspeksjonsjournalene. Der prosjektdokumentasjon krever haspelidentifikasjon, testrapporter eller materialregistreringer, kan nødvendig informasjon utarbeides med forsendelsen.

Tredjepartsinspeksjon

For eksport- og infrastrukturprosjekter med uavhengige kvalitetskontrollkrav, kan tredjeparts inspeksjon eller prøvetaking koordineres før forsendelse. Inspeksjonsomfanget kan defineres i henhold til kjøpsspesifikasjonen, gjeldende standard og akseptkrav.

Brann- og røykytelse

Flame Propagation

Der IEC 60332-testing er spesifisert, kan den relevante kabelkonstruksjonen evalueres for flammeutbredelse i henhold til gjeldende del av IEC 60332-serien. Det nøyaktige testnivået bør bekreftes mot prosjektspesifikasjonen fordi ulike kabelkonstruksjoner og installasjonsarrangement kan kreve ulike testmetoder.

Røykutslipp

Røykfattig ytelse er spesielt relevant i lukkede områder hvor røyk kan påvirke sikt, evakuering og tilgang til brannvesenet. IEC 61034 gir testmetoder for måling av røyktetthet under definerte brenningsforhold, så prosjektdokumentasjon bør identifisere den nødvendige testmetoden og akseptnivået i stedet for kun å stole på begrepet "lav røyk".

Halogenfrie krav

For prosjekter som spesifiserer halogenfrie materialer, bør de relevante kabelkonstruksjons- og materialtestkrav bekreftes før produksjon. IEC 60754-1 tar for seg bestemmelsen av halogensyregass som utvikles fra kabelmaterialer under forbrenning, og gir et separat verifikasjonspunkt fra flammeutbredelse og testing av røyktetthet.

Applikasjonsscenarier

T-bane- og jernbanetransitanlegg

Kobber XLPE LSZH lavspentstrømkabel kan spesifiseres for lavspente distribusjonskretser i metrostasjoner, jernbanebygninger, plattformer, serviceområder og annen lukket infrastruktur der prosjektdokumenter krever lav-røyk og halogenfri kabelkonstruksjon.

Sykehus og medisinske bygninger

Applikasjoner kan omfatte strømfordelingskretser som betjener avdelinger, operasjonsområder, akuttavdelinger, offentlige områder og støttefasiliteter. Kabelvalg bør følge bygningens elektriske design, brannsikkerhetsspesifikasjoner og installasjonskrav.

Kontor og offentlige bygninger

Kabelen egner seg for lavspentdistribusjon i kontorbygg, kjøpesentre, skoler, utstillingsanlegg og andre offentlige bygg hvor krav til røyk og forbrenningsprodukter er en del av den elektriske spesifikasjonen.

Undergrunns- og nytteinfrastruktur

Typiske bruksområder inkluderer underjordiske parkeringsområder, verktøytunneler, utstyrsrom og annen lukket serviceinfrastruktur. Installasjonsdesign bør ta hensyn til kabelgruppering, varmespredning, mekanisk beskyttelse og tilgang for vedlikehold.

Transport og tekniske fasiliteter

Flyplasser, jernbaneanlegg, kommunikasjonsrom og andre tekniske bygg kan spesifisere LSZH-kabelkonstruksjoner for utvalgte lavspentkretser. Den endelige kabeltypen bør tilpasses kretsfunksjonen og prosjektets brannytelseskrav.

Installasjons- og utvalgshensyn

Strømbærende kapasitet

Kabeldimensjonering bør starte med designstrømmen og deretter kontrolleres mot installasjonsmetode, omgivelsesforhold, ledergruppering og tillatt temperatur. Den tabellerte ledermotstanden kan også brukes som en del av spenningsfall og tapsberegninger.

Kabelføring

For rør, brett eller annen lukket installasjon, bør tilgjengelig plass, bøyeradius, varmeavledning og trekkforhold vurderes før bestilling. Lange kabelstrekninger kan kreve ytterligere gjennomgang av spenningsfall og installasjonsspenning.

Miljøforhold

Innendørs, underjordiske og delvis utsatte installasjoner kan ha ulike krav til fuktighet, mekanisk beskyttelse, temperatur og kjemisk eksponering. Kabelkonstruksjonen bør derfor bekreftes mot det faktiske installasjonsmiljøet i stedet for kun å velges ut fra spenning og lederstørrelse.

Prosjektdokumentasjon

For infrastruktur- og eksportordrer kan anskaffelsesdokumenter inkludere tekniske datablader, rutinemessige testregistreringer, inspeksjonsrapporter, pakkeinformasjon og snelleidentifikasjon. Å gi disse kravene før produksjon hjelper til med å tilpasse produksjon og inspeksjon med prosjektakseptprosessen.

Teknisk støtte og bestillingsinformasjon

For spesifikasjonsgjennomgang kan kunder oppgi nominell spenning, lederstørrelse, nødvendig kabellengde, installasjonsmetode, forventet belastning og prosjektstandard. Qiancheng kan bruke disse detaljene for å bekrefte den passende kobber XLPE LSZH lavspenningsstrømkabelkonstruksjonen og forberede den tilsvarende tekniske dokumentasjonen.

For prosjektbestillinger er det også nyttig å bekrefte de nødvendige flammehemmende, røykemisjons- og halogenfrie testnivåene før produksjon. Der tredjeparts inspeksjon eller spesifikke haspelmerking og dokumentasjonskrav gjelder, kan disse inngå i teknisk avtale og kjøpsspesifikasjon.

FAQ

Q1: Hva er hovedforskjellen mellom LSZH-kabel og konvensjonell PVC-kabel?

A: LSZH kabelkonstruksjon er designet for å begrense røykutvikling og halogenholdige forbrenningsprodukter når de spesifiserte materialene og testkravene er oppfylt. Konvensjonell PVC-kabel bruker et halogenholdig polymersystem. Riktig valg avhenger av brannsikkerhetsspesifikasjonen og gjeldende standarder for installasjonen.

Q2: Hva bidrar XLPE-isolasjonen til kabelen?

A: XLPE gir elektrisk isolasjon med en høyere normal driftstemperatur enn vanlig PVC-isolasjon. Det brukes ofte der stabil isolasjonsytelse og termisk motstand er nødvendig. Den tillatte driftstemperaturen bør bekreftes fra gjeldende kabelspesifikasjoner.

Q3: Hva bør sjekkes når du velger lederstørrelse?

A: Hovedfaktorene inkluderer designstrøm, installasjonsmetode, omgivelsestemperatur, kabelgruppering, kretslengde, spenningsfall og kortslutningsforhold. Lederstørrelsen bør bestemmes ut fra den komplette elektriske designen i stedet for strømstyrken alene.

Q4: Kan kabelen brukes i metrotunneler og sykehus?

A: Det kan vurderes for disse bruksområdene der prosjektspesifikasjonen krever en lavspent kobberkabel med XLPE-isolasjon og LSZH-konstruksjon. De nødvendige flamme-, røyk- og halogenfrie testnivåene bør bekreftes mot gjeldende prosjektstandard før bestilling.

Spørsmål 5: Hvilken dokumentasjon kan gis for prosjektaksept?

A: Avhengig av bestillingskravene, kan dokumentasjonen inkludere tekniske spesifikasjoner, inspeksjons- eller testregistreringer, snelleidentifikasjon, pakkeinformasjon og andre avtalte kvalitetsdokumenter. Tredjepartsinspeksjon kan også koordineres når prosjektet krever det.

Q6: Kan kunder arrangere fabrikkinspeksjon eller tredjeparts testing?

A: Ja. Fabrikkbesøk og tredjeparts prøvetaking eller inspeksjon kan koordineres i henhold til bestillings- og inspeksjonsplanen. Inspeksjonsomfanget bør avtales på forhånd slik at nødvendige produksjonsregistreringer, prøver og testartikler er tilgjengelige.

Q7: Hvilken informasjon skal gis for et kabeltilbud?

A: Nyttig informasjon inkluderer lederstørrelse, antall kjerner, nødvendig kabellengde, spenningsnivå, installasjonsmetode, destinasjon, gjeldende standard og eventuelle spesifikke krav til flamme, røyk eller halogenfri. Hvis den endelige spesifikasjonen ennå ikke er fastsatt, kan prosjektsøknaden og elektrisk belastning leveres for innledende teknisk gjennomgang.
