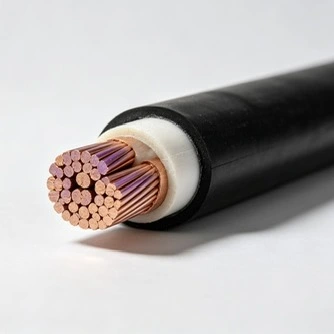

12/20kV XLPE isolert strømkabel

Qiancheng 12/20kV XLPE isolert strømkabel brukes til nybygg og renoveringsprosjekter av forskjellige 20kV mellomspenningskraftoverføringer. Den gir to hovedserier: en-kjerne og tre-kjerne kobber-kjerne YJV og aluminium-kjerne YJLV, med valgfri LSZH halogenfri lav-røyk kappe. Mye tatt i bruk i nye energi- og kraftnettinfrastrukturprosjekter i inn- og utland. Målte driftsdata og prosjekttilfeller er tilgjengelige for verifisering.

Produktspesifikasjoner og tekniske parametere

Fordeler sammenlignet med Peer-produkter

Sterkere XLPE-isolasjon med langvarig aldringsmotstand

Sammenlignet med vanlige kabler har den lavt isolasjonsdielektrisk tap og utmerket aldringsmotstand mot vanntre. Isolasjonstykkelsestoleranse kontrolleres innenfor ±0,05 mm for å unngå sammenbruddsrisiko forårsaket av elektrisk feltkonsentrasjon. Dens utformede utendørs levetid når opptil 40 år.

Høystandard dobbeltlags metallisk skjermingssystem

Shield lap rate ≥25 %. Den har bestått strenge høyspenningsbestandighetstester med delvis utladningsnivå lavere enn 10pC. Den takler belastningssvingninger i strømnettet og reduserer uventede strømbrudd kraftig.

Valgfritt LSZH Halogenfri spesialkappe med lite røyk

Røykfattig, giftfri og korrosjonsfri røyk under brannforhold med lysgjennomgang ≥70 %. Komplette sett med IEC-testsertifikater på kinesisk og engelsk er tilgjengelig for enkel brannsikkerhetsgodkjenning av offentlige prosjekter.

Fleksible kobber-aluminium-lederløsninger for kostnadskontroll

Kobberkjernetyper gir lavt linjetap for korte avstander med tung belastning. Aluminium-kjerne YJLV reduserer egenvekt med 30 %, og reduserer effektivt de totale prosjektkostnadene for langdistanse kraftoverføring.

Uavhengig kvalitetskontroll i full prosess med batchsporbarhet

Bedriften eier et CNAS-akkreditert laboratorium. Fullstendige testvideoer arkiveres for hver batch av Qiancheng 12/20kV XLPE-isolert strømkabel. Kabler er festet med sporbare QR-koder, og kundetilfeldig inspeksjon på stedet støttes.

Sikkerhetsytelse

Elektrisk sikkerhet

Stabil isolasjonsstruktur motstår fuktforårsaket sammenbrudd under langvarig drift. Den opprettholder stabil isolasjonsmotstand selv under fuktige gruve- og kjemiske anleggsforhold og reduserer kortslutningsfeil.

Brannsikkerhetsytelse

Konvensjonelle flammehemmende versjoner begrenser flammespredning. Tilpassede halogenfrie røykfattige varianter produserer ingen svært giftige etsende røyk i brann, og garanterer synlighet for personell evakueringspassasjer og egnet for tettbefolkede områder.

Mekanisk driftssikkerhet

Pansrede typer motstår ekstrudering og steinstøt. Ytre kappe er UV-bestandig og syre-alkali-korrosjonsbestandig, forhindrer skade under utendørs og underjordisk legging og eliminerer farer for elektrisk lekkasje.

Applikasjonsscenarier

Ny-energi Power Projects Main

20kV på stedet kraftoverføringslinjer for solcelle- og vindkrafttransformatorstasjoner.

Urban Power-grid Infrastruktur

Mellomspente strømforsyningslinjer for regionale transformatorstasjoner og oppgradering og renovering av strømnettet i byer.

Storskala industri- og gruvebedrifter

20kV kraftfordelingssystemer på stedet for kjemiske anlegg og store industriparker.

Urban offentlig infrastruktur Jernbanetransport, omfattende underjordiske verktøytunneler, store sykehus og kommersielle komplekser. Halogenfrie røykfattige typer foretrekkes for lukkede underjordiske rom.

Installasjons- og leggingsspesifikasjoner

Leggingsmetoder

Qiancheng 12/20kV XLPE isolert strømkabel kan legges på kabelbakker, i kabelgrøfter, tunneler og beskyttelsesrør. Pansertyper anbefales for lett direkte nedgraving i løs jord.

Viktige konstruksjonsmerknader

Forvarm kabler over 5 ℃ før legging når omgivelsestemperaturen er under 0 ℃ for å forhindre sprø sprekkdannelse i isolasjonen under lav temperatur.

Hold ledninger unna skarpe kanter og hjørner for å unngå riper i hylsen og vanninntrengning som utløser aldring av vanntre.

Enkeltleder AC-kabler skal aldri installeres inne i stålrør alene, for å forhindre virvelstrømoppvarming som akselererer kabelaldring.

FAQ

Spørsmål 1: Kan det dobbeltlags metalliske skjoldet av 12/20kV XLPE-isolert strømkabel håndtere variasjoner i strømnettets belastning?

A: Det dobbeltlags metalliske skjoldet er designet med en rundehastighet på ≥25 %, mens delvis utladning kontrolleres under 10 pC. Kombinert med høyspenningsmotstandstesting bidrar skjermingsstrukturen til å forbedre den elektriske stabiliteten og redusere risikoen for isolasjonsrelaterte feil under drift.

Q2: Hvordan bidrar XLPE-isolasjon til å redusere aldring av vanntre?

A: XLPE-isolasjon har lavt dielektrisk tap og stabil elektrisk ytelse. Isolasjonstykkelsestoleransen kontrolleres innenfor ±0,05 mm for å opprettholde et jevnt elektrisk felt og redusere risikoen for lokalisert stress. Riktig installasjonspraksis, inkludert å forhindre kappeskader og vanninntrenging, forbedrer den langsiktige påliteligheten ytterligere.

Q3: Kan denne kabelen brukes i solcelle- og vindkrafttransformatorstasjoner?

A: Ja. Den er egnet for mellomspente kraftoverføringssystemer i solcelle- og vindkraftprosjekter. Kobberlederversjoner kan velges for høybelastningsapplikasjoner, mens aluminiumsleder YJLV-versjoner er egnet for lengre overføringsavstander der vekt- og kostnadskontroll er viktig.

Q4: Hva er forskjellen mellom konvensjonelle flammehemmende og halogenfrie versjoner med lite røyk?

A: Konvensjonelle flammehemmende kabler fokuserer hovedsakelig på å begrense flammespredning. Halogenfrie versjoner med lite røyking gir ytterligere fordeler, inkludert redusert røykutslipp, ikke-korrosive forbrenningsgasser og lysgjennomgang på ≥70 %, noe som gjør dem egnet for lukkede områder som brukstunneler og offentlige anlegg.

Q5: Hvordan fungerer kabelen i fuktige gruver og miljøer med kjemiske anlegg?

A: Den stabile isolasjonsstrukturen bidrar til å opprettholde isolasjonsmotstanden under fuktige forhold og reduserer muligheten for elektriske feil. Pansrede versjoner gir ekstra mekanisk beskyttelse mot ytre trykk og støt i krevende installasjonsmiljøer.

Q6: Når bør pansrede og ikke-pansrede versjoner velges?

A: Ikke-pansrede typer brukes vanligvis i kabelbakker, grøfter, tunneler og beskyttelsesrør der mekanisk beskyttelse er tilgjengelig. Pansertyper anbefales for direkte nedgraving eller områder med høyere mekanisk påkjenning for å forbedre motstanden mot ytre skader.

Q7: Hvilke applikasjoner er egnet for YJLV-versjoner av aluminiumsleder?

A: Aluminiumslederversjoner brukes ofte i langdistansetransmisjonsprosjekter på grunn av deres lavere vekt og kostnadsfordeler. Kobberlederversjoner foretrekkes for applikasjoner som krever høyere ledningsevne eller konsentrert belastningskapasitet.

Q8: Hvilke forholdsregler er nødvendig når du installerer kabelen under lave temperaturforhold?

A: Ved temperaturer under 0 ℃ anbefales det å forvarme kabelen over 5 ℃ før installasjon for å redusere risikoen for sprekker i isolasjonen. Unngå overdreven bøying, skarpe kanter og mekanisk skade under legging for å opprettholde kabelytelsen.
