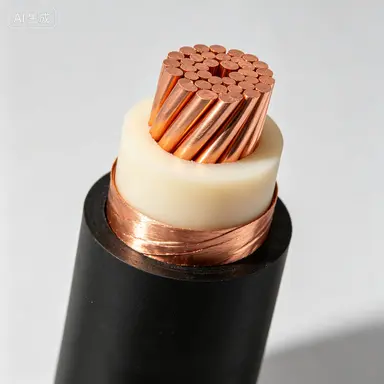

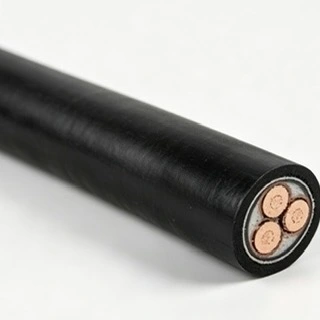

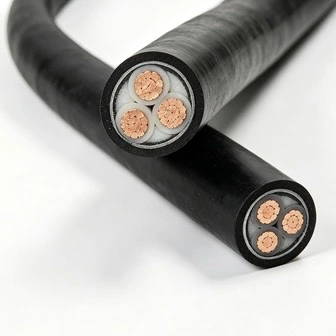

Qiancheng 26/35kV XLPE isolert strømkabel er det foretrukne valget for ingeniøranskaffelser. Den har stabil kvalitet, full samsvar og høy pålitelighet. Det er mye brukt for nybygg av 35kV hovedstrømnett, samt renovering og oppgradering av eksisterende strømforsyningslinjer.
|
Nominelt lederens tverrsnittsareal (mm²) |
Isolasjonstykkelse (mm) |
Hylsetykkelse (mm) |
Omtrentlig kabel ytre diameter (mm) |
DC-motstand til Cu-leder (Ω/km) |
DC-motstand til Al-leder (Ω/km) |
Testspenning (kV/5min) |
Ampasitet av Cu i luft (A) |
Ampasiteten til Al in Air (A) |
Ampasiteten til Cu i direkte nedgravd jord (A) |
Ampasiteten til Al i direkte nedgravd jord (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0,3870 |
≤0,6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0,2680 |
≤0,4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0,1930 |
≤0,3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0,1530 |
≤0,2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0,1240 |
≤0,2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0,0991 |
≤0,1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0,0754 |
≤0,1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0,0601 |
≤0,1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0,0470 |
≤0,0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0,0366 |
≤0,0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0,0283 |
≤0,0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0,0221 |
≤0,0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0,0176 |
≤0,0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0,0151 |
≤0,0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0,3870 |
≤0,6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0,2680 |
≤0,4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0,1930 |
≤0,3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0,1530 |
≤0,2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0,124 |
≤0,2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0,0991 |
≤0,1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0,0754 |
≤0,1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0,0601 |
≤0,1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0,0470 |
≤0,0778 |
91 |
610 |
485 |
625 |
500 |
Bøyeradius
Tillatt bøyeradius for enlederkabel: 20 (d+D) ±5 %
Tillatt bøyeradius for flerlederkabel: 15 (d+D) ±5 %
D = Faktisk ytre diameter på kabelen (mm)
d = faktisk lederdiameter (mm)
Leggingstemperatur
Forvarming er obligatorisk hvis leggingen utføres under 0℃.
Leggingshøydeforskjell
Ingen begrensning på vertikal høydeforskjell for kabellegging.

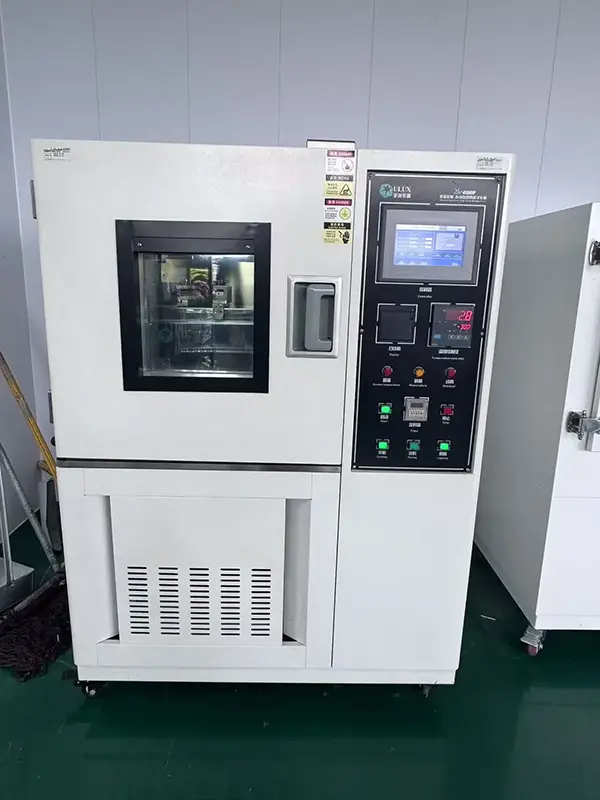

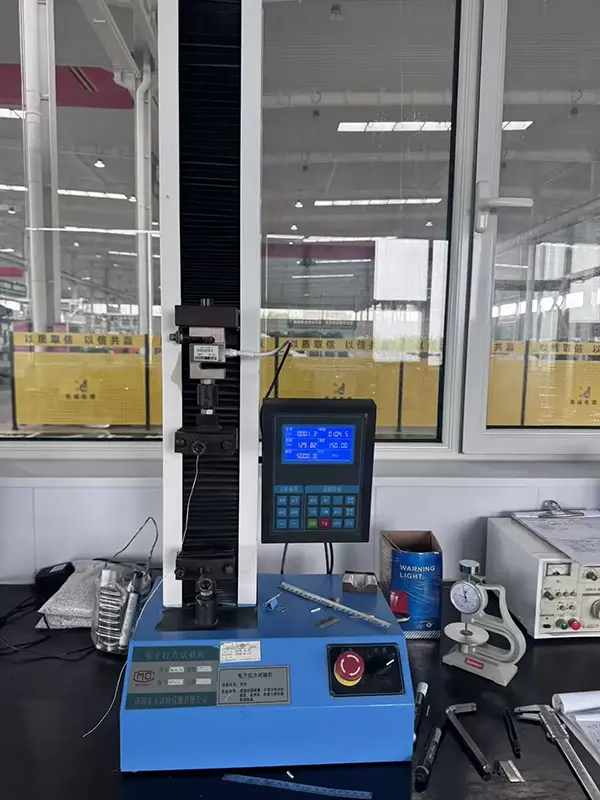

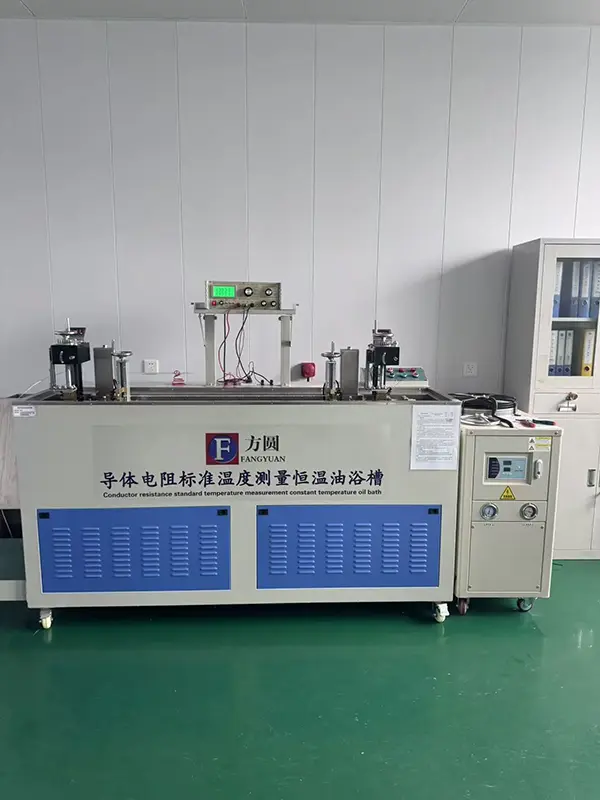

Alle Qiancheng 26/35kV XLPE isolerte strømkabler fullfører komplette tester før levering. Alle laboratorietestresultater oppfyller stabile standarder, og eliminerer skjulte risikoer for isolasjonsbrudd og kortslutningsbrann under langvarig drift.
Flammehemmende versjoner begrenser effektivt langsgående flammespredning. For halogenfrie lavrøyktyper overstiger lystransmittansen under forbrenning 75 % uten giftige og etsende halogendamper. Flere urbane underjordiske tunnelprosjekter har bestått branntilsynsgodkjenning på én gang med denne kabelen.

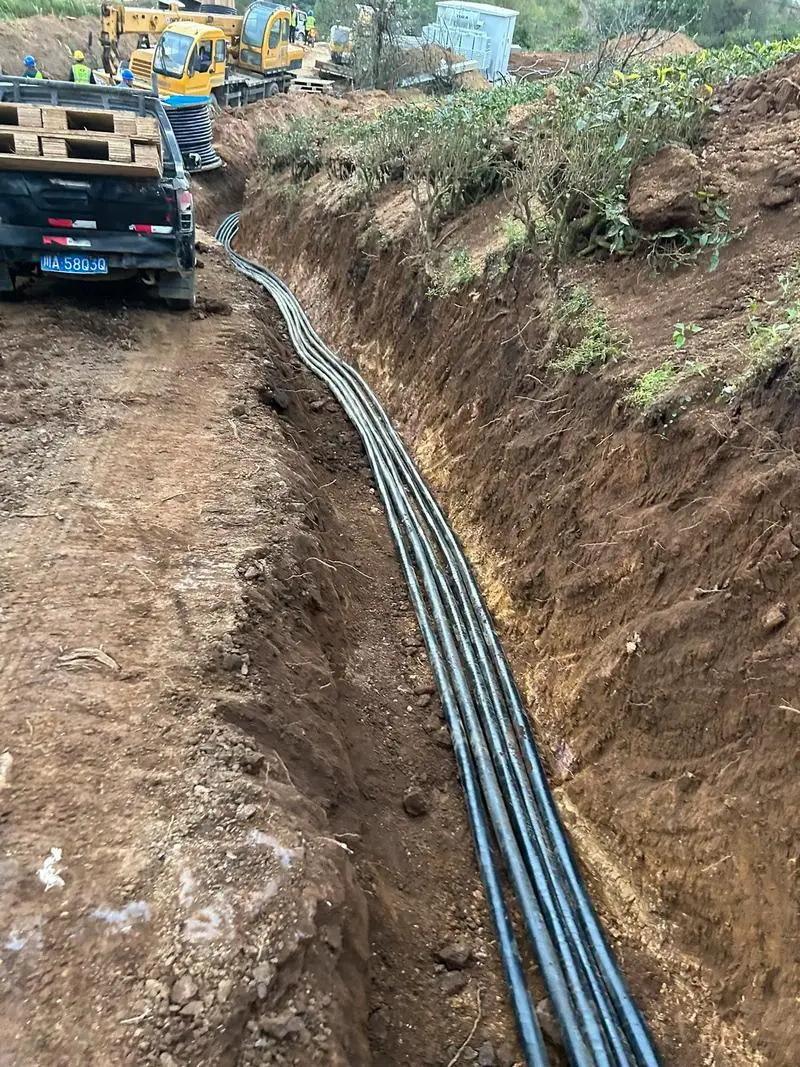

Pansret struktur motstår knusing og riper fra ekstern gravekraft. Ytre kappe bruker værbestandig PVC/PE-materiale. For utendørs utendørs og direkte nedgravd installasjon gir den motstand mot UV-stråling og syre-alkalisk jordkorrosjon, noe som reduserer frekvensen av inspeksjon og vedlikehold på stedet.
Nyenergisektor: Hovedoverføringskabler inne i 35kV opptrappingsstasjoner for vindkraft- og solcelleprosjekter.

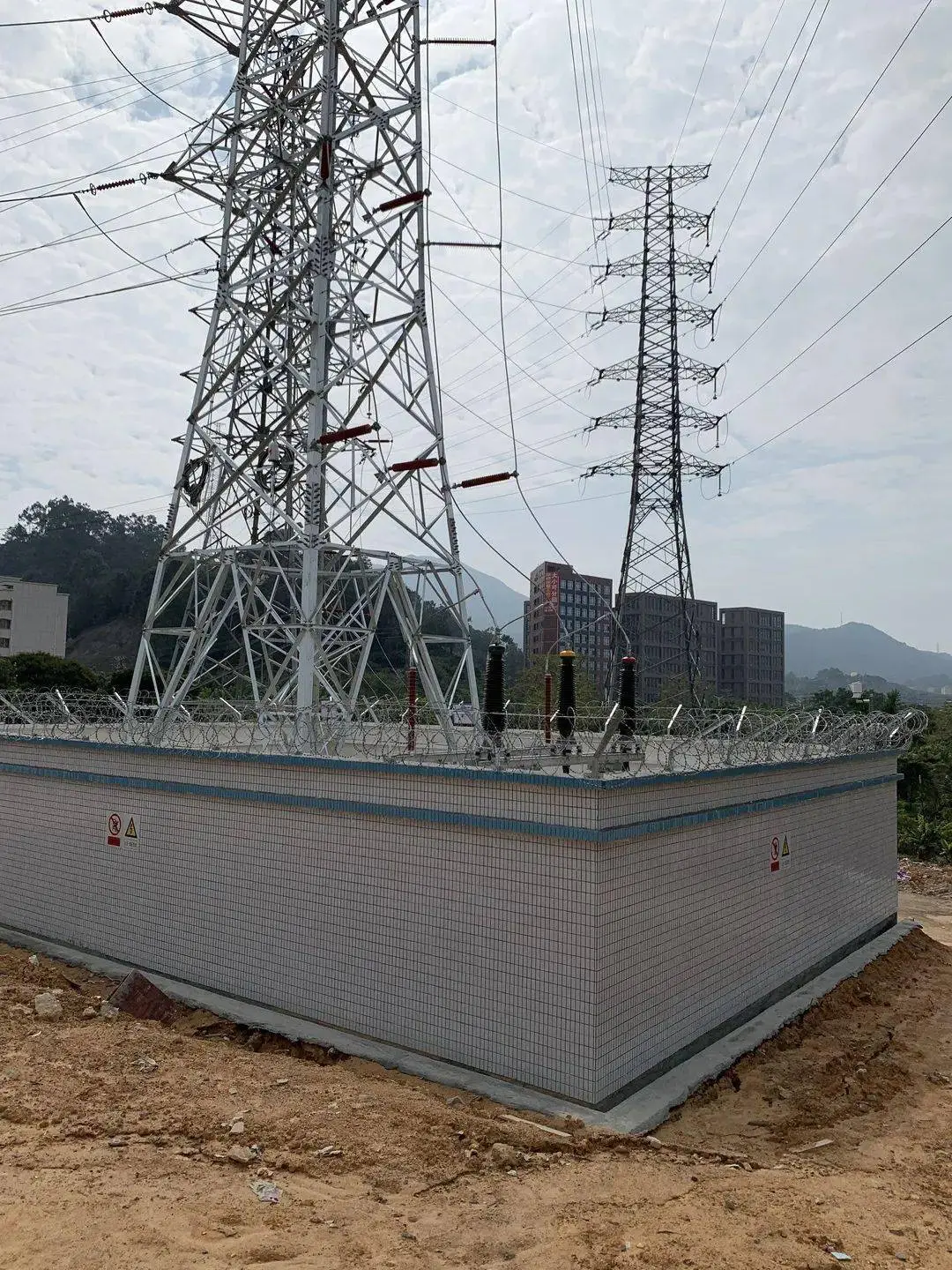

Kommunalt strømnett: Nettverk av urbane 35kV nettstasjoner og oppgradering av gamle høyspentlinjer.
Industrianlegg: Høyspente dedikerte strømforsyningslinjer for storskala metallurgi, kjemiske og gruvebaser.
Kommunal infrastruktur: Kraftdistribusjon for trange rom som underjordiske omfattende verktøytunneler, jernbanetransport og store knutepunktindustriparker.
A: Det er ingen spesifikk begrensning på vertikal leggehøydeforskjell for denne kabelen. Det kan vurderes for installasjoner med betydelige høydeendringer, inkludert sjakter, skråninger og fjellplasser, forutsatt at den valgte konstruksjonen oppfyller prosjektkravene.
A: Den halogenfrie versjonen med lite røyk produserer mindre røyk under forbrenning og frigjør ikke etsende halogenholdige røyk. Dens optiske synlighet og lav-røykegenskaper kan være fordelaktige i lukkede områder som underjordiske brukstunneler der brann- og røykkrav er mer krevende.
A: Den pansrede konstruksjonen gir ekstra mekanisk beskyttelse mot knusing, slag og skade under utgraving. Avhengig av valgt kappemateriale kan kabelen også gi motstand mot UV-eksponering og sure-alkali-forhold i jord, noe som gjør den egnet for utendørs og direkte nedgravde installasjoner der disse forholdene er tilstede.
A: Ferdige kabler gjennomgår de relevante elektriske testene spesifisert for produkt- og prosjektkrav. Testelementer kan inkludere isolasjons- og spenningsmotstandsytelse, noe som bidrar til å verifisere kabelens elektriske tilstand før forsendelse og installasjon.
A: Typiske bruksområder inkluderer hovedkraftoverføringskretser innenfor 35 kV step-up transformatorstasjoner for vind- og fotovoltaiske kraftprosjekter. Kabelen kan også vurderes for bystasjonsnettverk, renovering av høyspentledninger og dedikerte strømforsyningskretser for gruvedrift og kjemiske anlegg.
A: Direkte legging anbefales ikke når omgivelsestemperaturen er under 0 ℃. Der lavtemperaturinstallasjon er uunngåelig, bør kabelen forvarmes i henhold til gjeldende installasjonskrav for å redusere risikoen for sprekker eller mekanisk skade på isolasjonen og kappen.
A: Kabelen kan brukes til kraftdistribusjon i lukkede ingeniørmiljøer som underjordiske verktøytunneler, jernbanetransportanlegg og store industriparker. Riktig kabelkonstruksjon bør velges i henhold til prosjektets brannytelse, installasjon og miljøkrav.
Adresse
Qiancheng Cable Co., Ltd., Hengde industripark, Gucheng County, Hengshui City, Hebei-provinsen, Kina
Tlf
E-post
Leter du etter den riktige kabelen for et prosjekt eller applikasjon? Send dine krav tilQiancheng kabelfor produktvalg og tilbud. Du kan oppgi kabeltype, spenningsklassifisering, ledermateriale, tverrsnitt, kjernenummer, isolasjon, bruk og nødvendig mengde.
Enten du trenger standardkabler eller spesifikasjonsbasert produksjon, kan teamet vårt vurdere dine krav og anbefale passende produktalternativer fra produksjonsutvalget vårt.
