21/35kV XLPE isolert strømkabel

21/35 kV XLPE isolert strømkabel fra Qiancheng oppfyller kravene til montering av høyspente hovedoverføringslinjer, for eksempel renovering av strømnettet i byer og kraftoverføring for transformatorstasjoner for industriell gruvedrift.

Produktdefinisjon og introduksjon

Fullt produktnavn

Qiancheng 21/35kV XLPE-isolert strømkabel. Den samsvarer med doble standarder GB/T 12706 og IEC 60840. Med nominell spenning på 21/35kV fungerer den som en viktig kraftoverføringskabel for middels og høy spenning.

Støtte for bedriftskvalifisering

Vår fabrikk har 20 års erfaring innen kabelproduksjon. Den er utstyrt med et CNAS-akkreditert testlaboratorium. Full-range kvalifikasjoner kan verifiseres på den offisielle nettsiden. Hvert parti med kabler kommer med kvalitetsinspeksjonsrapporter og fabrikksertifikater, og alle kvalifikasjonsdokumenter kan spores for verifisering.

Verifiserte praktiske prosjekttilfeller

Mer enn 800 000 meter med Qiancheng 21/35kV XLPE-isolert strømkabel er levert for utvidelse av transformatorstasjon, renovering av høyspent strømforsyning i gruveområder og generelle kraftfordelingsprosjekter i industriparker i Shandong-regionen. Feltdriftstester viser ingen isolasjonsaldring eller sammenbrudd etter 3-års kontinuerlig fulllastdrift.

Tabell for produktspesifikasjoner og tekniske parametere

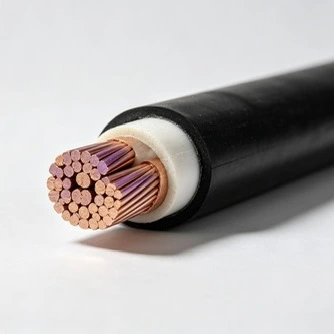

Intern kabelstruktur

Dirigent

Høyrent oksygenfri komprimert trådet kobberleder. Målt DC-motstand til lederen holdes strengt innenfor nasjonale standardgrenser, med lavt ledningstap. Målt temperaturøkning under kraftig strømbelastning ≤65K.

Trippel co-ekstrudert XLPE isolasjonslag

Produsert ved integrert trippel co-ekstruderingsprosess. Isolasjonstykkelsen er jevn uten luftspalter. Den tåler stabilt 42kV effekt-frekvens spenningstest i 1 time uten sammenbrudd. Den fungerer som den kjernetrykkbærende strukturen til Qiancheng 21/35kV XLPE-isolert strømkabel.

Skjermingslag

Kombinert struktur av indre halvledende skjold og ytre halvledende skjold, som utjevner elektrisk feltfordeling og forhindrer isolasjonsskader forårsaket av lokal elektrisk feltkonsentrasjon.

Armering og ytre kappe

Armering av stålbånd motstår knusningskraft og skade fra underjordisk utgraving. HDPE ytre kappe gir syre-alkali-korrosjonsbestandighet og UV-aldringsmotstand, egnet for flere leggingsscenarier: direkte nedgraving, installasjon av rørledninger og kabelføring.

Kjerneproduktfordeler

Utmerket isolasjonsstabilitet

XLPE tverrbundet materiale har en temperaturmotstandsklasse på 90 ℃. Den tåler kortvarig overbelastning ved 250 ℃ i 5 sekunder uten å smelte. Isolasjon forringes nesten ikke under langvarig overføring av tung last, noe som reduserer frekvensen av linjefeilvedlikehold.

Full sporbar kvalitetskontroll

Testprosedyrer fra innkommende inspeksjon av kobbermateriale til levering av ferdig kabel. Nøkkeltestdata inkludert spenningsmotstand, delvis utladning og termisk aldring registreres i systemet. Kjøpere kan få tilgang til alle originale testdata via batchnumre.

Lower Loss & Higher Energy-saving

Ytelse Kompaktformet leder oppnår en fyllingskoeffisient over 92 %. Sammenlignet med vanlige løst-trådet kabler, synker nettspenningsfallet med rundt 7 % i faktisk måling, noe som sparer strømforbrukstap under langsiktig drift av strømnettet.

Sterk tilpasningskompatibilitet

Tilpassbar Qiancheng 21/35kV XLPE isolert strømkabelalternativer: LSZH halogenfri lavrøykkappe, klasse A flammehemmende type og brannbestandig type, tilpasset spesielle brannbeskyttende arbeidsforhold som tunneler og lukkede strømfordelingsrom.

Standard Installation & Laying Guidelines

Direkte nedgravd Legging

Legg finsandpute på grøftbunnen før legging. Nedgravingsdybde for pansrede kabler ≥0,8m. Unngå områder som er utsatt for rullering av tunge kjøretøy. Fullfør trasémerking etter bygging for å hindre kabelkapping ved senere graving.

Kabeltrekk / Tunnellegging

For enkelt Qiancheng 21/35kV XLPE-isolert strømkabel skal leggebøyeradiusen ikke være mindre enn 15 ganger kabelens ytre diameter. Reserver varmeavledningsgap for flerkabler for å unngå overoppheting forårsaket av tett stabling.

Leggemiljørestriksjoner

Unngå langvarig nedsenking i sterkt etsende kloakk og ubeskyttet utendørs eksponering under intenst sollys. Forvarm kablene før de legges ved temperaturer under 0 ℃ for å forhindre sprø sprekkdannelse i ytre kappe.

Fullføringsgodkjenning

Effekt-frekvens spenningsmotstandsretest skal utføres etter ferdigstillelse av legging. Slå på strøm er kun tillatt etter bestått tester. Våre profesjonelle teknikere kan sendes ut for å gi godkjenningsveiledning på stedet.

FAQ

Spørsmål 1: Hvilke praktiske fordeler kan den komprimerte lederprosessen med 21/35kV XLPE-isolert strømkabel gi?

A: Sammenlignet med en konvensjonell løst leder, kan den komprimerte konstruksjonen redusere ledergap og støtte lavere elektrisk motstand. Det hjelper også med å håndtere temperaturstigning under høystrømbelastning, noe som er nyttig for langsiktige kraftoverføringsapplikasjoner.

Q2: Hvilken kortsiktig overbelastningstemperatur tåler XLPE-isolasjonen?

A: Den langsiktige driftstemperaturen til XLPE-isolasjon er 90 ℃. Under kortslutning eller kortvarige overbelastningsforhold kan isolasjonen tåle temperaturer på opptil 250 ℃ i en spesifisert kort periode. Faktiske driftsgrenser bør følge gjeldende kabelstandard og installasjonsbetingelser.

Q3: Hvilke funksjoner utfører de indre og ytre halvledende skjoldene?

A: De indre og ytre halvledende lagene hjelper til med å kontrollere det elektriske feltfordelingen rundt isolasjonen. Ved å redusere lokalisert elektrisk feltkonsentrasjon ved leder- og isolasjonsgrensesnittene, støtter skjermingssystemet stabil isolasjonsytelse under høyspentdrift.

Q4: Hva er de viktigste konstruksjonspunktene for direkte nedgravd installasjon?

A: En pansret konstruksjon er generelt foretrukket der direkte nedgraving krever ekstra mekanisk beskyttelse. En passende sandpute kan leveres i bunnen av grøften, og nedgravingsdybden bør oppfylle gjeldende prosjektspesifikasjon. Kabeltraséer bør også merkes tydelig etter installasjon, spesielt i områder hvor senere graving eller kjøretøytrafikk kan forekomme.

Q5: Hva er bøynings- og arrangementskravene for kabelrenner eller tunnelinstallasjon?

A: Minste bøyeradius for en enkelt kabel bør ikke være mindre enn 15 ganger dens ytre diameter med mindre den gjeldende spesifikasjonen angir noe annet. Når flere kabler er installert parallelt, bør det opprettholdes tilstrekkelig avstand for varmeavledning. Overdreven stabling bør unngås for å forhindre unødvendig temperaturøkning.

Q6: Hvilke miljøer er uegnet for direkte legging?

A: Langvarig eksponering for sterkt etsende kloakk og ubeskyttede utendørsforhold med intenst sollys bør unngås med mindre den valgte kabelkonstruksjonen er verifisert for disse miljøene. For installasjon ved omgivelsestemperaturer under 0 ℃, bør passende forvarmingstiltak tas for å redusere risikoen for sprø skade på kappen.

Q7: Hvilke tester bør fullføres før den installerte kabelen aktiveres?

A: Etter installasjonen skal den nødvendige elektriske inspeksjonen og strømfrekvens-spenningsmotstandstesten fullføres i henhold til gjeldende standard og prosjektkrav. Kretsen skal kun aktiveres etter at de nødvendige testene er bestått og installasjonen er godkjent. Teknisk assistanse kan gis for prosjektspesifikke akseptkrav.
