8,7/15kV XLPE isolert strømkabel

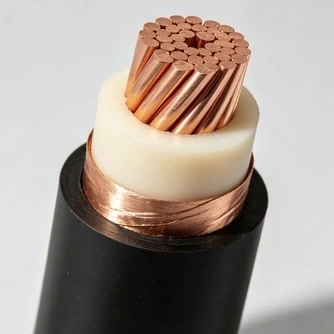

Qiancheng 8,7/15kV XLPE isolert strømkabel brukes i 15kV-klasse mellomspent kraftdistribusjonssystemer, inkludert nye installasjoner, nettverksoppgraderinger og industrielle kraftprosjekter. Produktutvalget dekker lederalternativer av kobber og aluminium, ulike tverrsnittsarealer og pansrede eller ikke-pansrede konstruksjoner. Qiancheng opprettholder interne test- og produksjonsregister for å støtte inspeksjon, batchidentifikasjon og produktsporbarhet.

Konstruksjon og produktfunksjoner

XLPE-isolasjon og elektrisk ytelse

XLPE-isolasjon har lavere dielektrisk tap enn konvensjonell PVC-isolasjon og er mye brukt i mellomspenningskabelsystemer. Dens tverrbundne strukturen gir de termiske og elektriske egenskapene som kreves for kontinuerlig drift ved spesifisert spenningsnivå. De oppgitte produksjonsdataene spesifiserer en isolasjonstykkelsestoleranse på ±0,05 mm, mens de faktiske toleransene og testkravene skal verifiseres mot gjeldende produktspesifikasjoner.

Metallisk skjerming for mellomspenningsdrift

Kabelen har en dobbel kobbertape-skjermingsstruktur med en spesifisert rundehastighet på ≥25 %. Den metalliske skjermen utgjør en del av kabelens elektriske feltkontrollsystem og gir en definert vei for feilrelatert strøm i henhold til valgt konstruksjon. Testing av delvis utladning og spenningsmotstand kan inkluderes i ferdigproduktinspeksjon i henhold til gjeldende tekniske krav.

Valgfri halogenfri lavrøykkonstruksjon

Et halogenfritt røykfattig kappealternativ kan spesifiseres der prosjektkrav til brannytelse krever reduserte røyk- og korrosive gassutslipp under forbrenning. De medfølgende tekniske dataene angir en lystransmittans på ≥70 % for gjeldende testtilstand. For prosjekter med spesifikke krav til brannsikkerhetsgodkjenning bør påkrevd standard, testrapport og dokumentasjon bekreftes før produksjon.

Kobber- og aluminiumslederalternativer

Kobber- og aluminiumslederkonstruksjoner gjør at kabelen kan tilpasses ulike krav til elektrisk, installasjon og prosjektkostnad. Kobber gir høyere elektrisk ledningsevne, mens aluminium kan redusere ledervekten og kan vurderes der kabelvekt og langdistanseinstallasjonslogistikk er viktig. Endelig valg bør ta hensyn til strømstyrke, spenningsfall, kabellengde, installasjonsforhold og termineringskrav.

Utvalg av tverrsnittsarealer

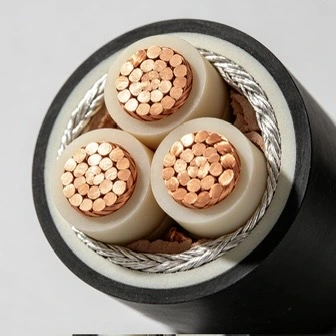

De oppførte spesifikasjonene dekker et bredt spekter av lederstørrelser, med de medfølgende dataene inkludert enkeltkjerne- og trekjernekonstruksjoner. Tilgjengelighet, produksjonslengde og lederkonfigurasjon bør bekreftes i henhold til den nødvendige spesifikasjonen. For prosjektbestillinger bør ledermateriale, tverrsnittsareal, kjernearrangement, kappekonstruksjon og kabellengde fremgå tydelig i henvendelsen.

Utendørs og direkte nedgravde installasjonsalternativer

Kabelen kan leveres i konstruksjoner for kabelbakker, tunneler, grøfter og direkte nedgravde applikasjoner. Der det kreves ekstra mekanisk beskyttelse, kan en pansret konstruksjon vurderes. Mantelmateriale, jordforhold, UV-eksponering, fuktighet, kjemisk kontakt og eksterne mekaniske belastninger bør vurderes sammen i stedet for å velge kabel kun etter spenningsklasse.

Produksjon og kvalitetskontroll

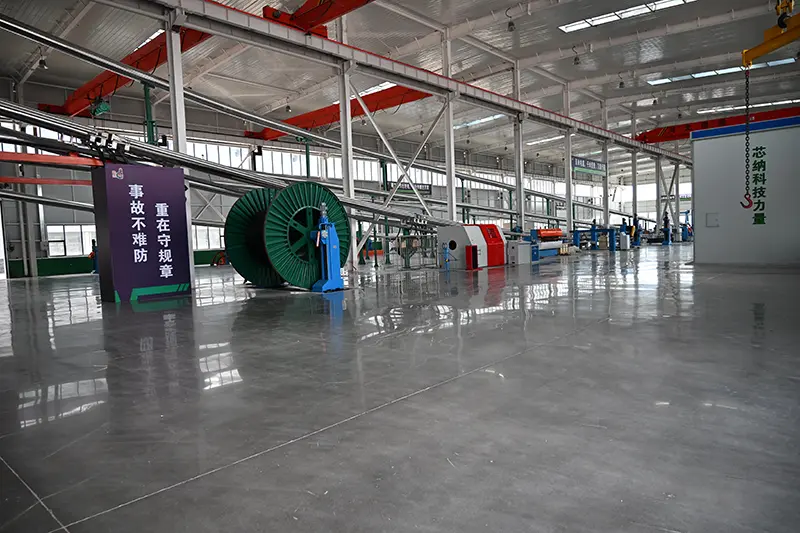

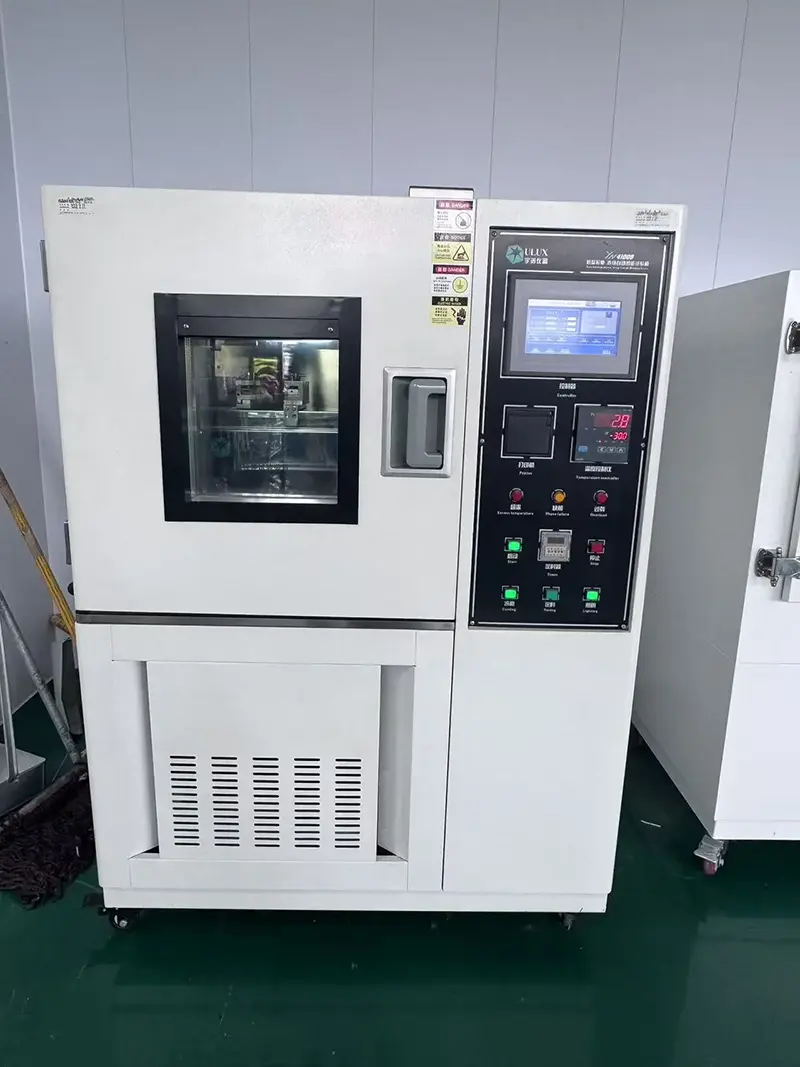

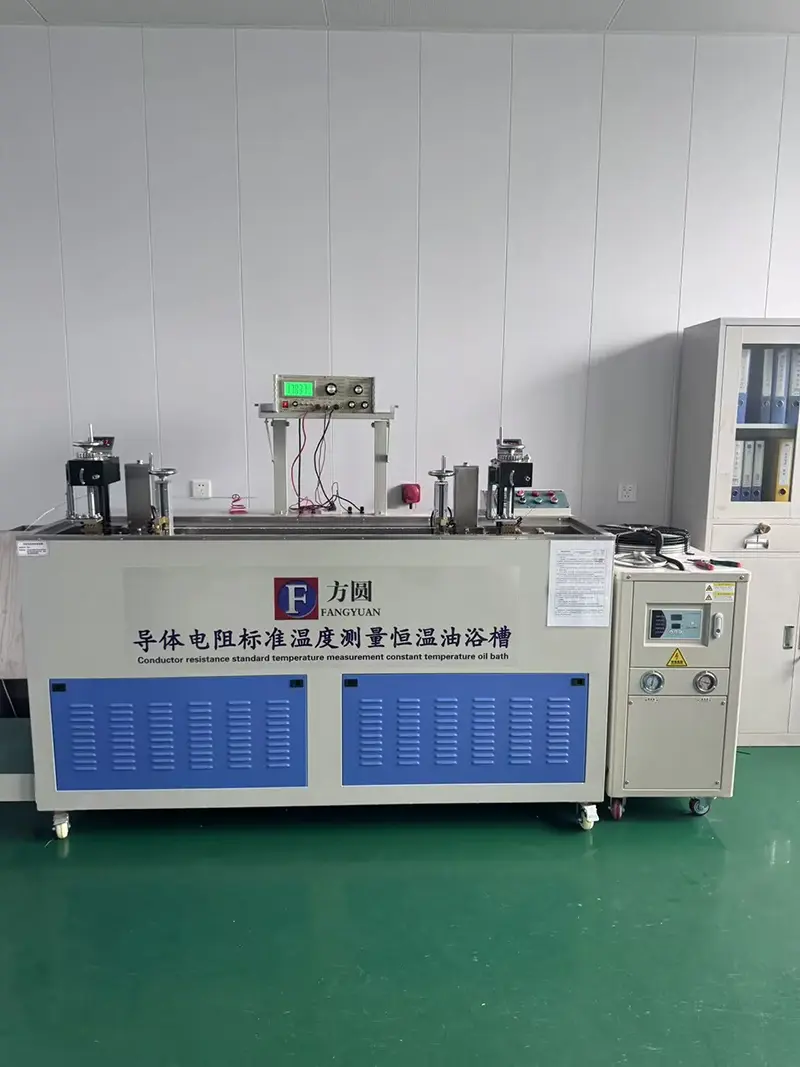

Qiancheng opprettholder produksjons- og testprotokoller for kabelprodukter, med inspeksjon som dekker relevante elektriske og dimensjonale krav i henhold til den valgte spesifikasjonen. Avhengig av bestillingen kan inspeksjonsdokumentasjonen inkludere ledermotstand, isolasjonsrelaterte tester, spenningsmotstandsresultater og andre spesifiserte testposter. Batchidentifikasjon støtter sporbarhet mellom den ferdige kabelen og produksjonsdokumentasjonen.

Produktspesifikasjoner og tekniske parametere

Tekniske og utvalgshensyn

Isolasjon og elektrisk pålitelighet

Valg av mellomspenningskabel krever oppmerksomhet til isolasjonstilstand, elektrisk feltkontroll og de elektriske testkravene som gjelder for prosjektet. XLPE-isolasjon og det metalliske skjermingssystemet fungerer sammen som en del av kabelens isolasjonsstruktur. For installasjoner i fuktige eller kjemisk utsatte områder, bør mantelmaterialet og miljømotstanden også kontrolleres i stedet for å stole på spenningsklassifiseringen alene.

Krav til brannytelse

For jernbanetransportanlegg, underjordiske brukstunneler, sykehus og annen lukket infrastruktur, kan krav til brannytelse påvirke valget av kappekonstruksjon. Der det er spesifisert en halogenfri lavrøykkabel, bør de nødvendige teststandardene for røyk, flamme og gassutslipp bekreftes med prosjektspesifikasjonen før bestilling.

Dirigentvalg for prosjektforhold

Kobber- og aluminiumsversjoner bør sammenlignes ved å bruke faktiske elektriske og installasjonsparametere. Viktige faktorer inkluderer ledermotstand, tillatt strøm, spenningsfall, kabelvekt, rutelengde, termineringsmetode og installasjonskostnad. Ampasitetsverdiene i den tekniske tabellen bør brukes sammen med prosjektets faktiske leggeforhold fordi tillatt strøm avhenger av installasjon og miljøfaktorer.

Prøve-, produksjons- og inspeksjonskonsistens

For prosjektanskaffelser skal prøvespesifikasjonen samsvare med den endelige produksjonsspesifikasjonen i ledermateriale, tverrsnittsareal, kjernekonfigurasjon, isolasjon, kappe og merkespenning. Batchinspeksjonsprotokoller gir en praktisk referanse for å kontrollere ferdige produkter mot de avtalte tekniske kravene før forsendelse.

Dokumentasjon for eksport og prosjektaksept

For utenlandske prosjekter bør de nødvendige tekniske dokumentene identifiseres før produksjon. Avhengig av kontrakten og destinasjonskravene, kan dokumentpakken inneholde produktspesifikasjoner, testrapporter, inspeksjonsprotokoller og sertifikater som kreves av prosjektet eller gjeldende forskrifter. Kinesisk og engelsk dokumentasjon kan utarbeides der det kreves av bestillingen.

Leggingsmetoder

Leggemetoder og konstruksjonsnotater

Qiancheng 8,7/15kV XLPE isolert strømkabel kan installeres på kabelrenner, i kabeltunneler, kabelgrøfter og rør i henhold til valgt konstruksjon. Direkte nedgraving kan vurderes der jord og mekaniske forhold er hensiktsmessige; pansret konstruksjon brukes vanligvis når ekstra mekanisk beskyttelse er nødvendig.

Under installasjonen bør den spesifiserte minste bøyeradius opprettholdes, og kabelen bør beskyttes mot skarpe kanter og for store trekkkrefter. Der omgivelsestemperaturen er under 0 ℃, krever det medfølgende installasjonskravet forvarming av kabel over 5 ℃ før legging. Enkeltleder AC-kabler bør ikke installeres separat i stålrør fordi indusert virvelstrømoppvarming kan påvirke kabeldriften.

Applikasjonsscenarier

Industriell kraftdistribusjon og gruvedrift

Vanlige bruksområder inkluderer mellomspent kraftdistribusjon innen gruver, kjemiske anlegg og store industrianlegg. Den endelige konstruksjonen bør velges i henhold til last, installasjonsvei, miljøeksponering og nødvendig nivå av mekanisk beskyttelse.

Bytransport og nytteinfrastruktur

Mellomspente distribusjonsnettverk i jernbanetransportanlegg og underjordiske forsyningstunneler kan kreve ytterligere hensyn til brannytelse. Der prosjektspesifikasjoner krever redusert røyk og halogenfrie materialer, kan tilsvarende kappekonstruksjon spesifiseres.

Verktøy og understasjonsnettverk

Kabelen kan påføres mellomspent distribusjons- og overføringskretser knyttet til nye nettstasjoner, nettrenovering og regional kraftdistribusjon. Lederstørrelse og installasjonsmetode bør tilpasses beregnet belastning og ruteforhold.

Offentlige og kommersielle bygninger

Sykehus, kommersielle komplekser og andre store bygninger kan bruke mellomspenningskabelsystemer for intern eller innkommende kraftdistribusjon. Brannytelse, føringsplass, mekanisk beskyttelse og vedlikeholdsadkomst bør vurderes sammen ved fastsettelse av kabelkonstruksjon.

FAQ

Q1: Hva gjør den doble kobbertape-skjermen i en mellomspenningskabel?

A: Kobbertapeskjoldet utgjør en del av det elektriske feltkontroll- og jordingssystemet. Den medfølgende spesifikasjonen gir en skjoldoverlapping på ≥25 %, mens tester med delvis utladning og spenningsmotstand kan brukes til å verifisere den elektriske tilstanden til den ferdige kabelen i henhold til gjeldende krav.

Q2: Hvorfor brukes XLPE i stedet for vanlig PVC-isolasjon for denne spenningsklassen?

A: XLPE har elektriske og termiske egenskaper som gjør den mye brukt i mellomspenningsstrømkabler, inkludert lavere dielektrisk tap og motstand mot aldring av vanntre. Den faktiske isolasjonsytelsen bør evalueres sammen med kabelkonstruksjonen, testresultater og installasjonsforhold.

Q3: Når bør en halogenfri lavrøykversjon vurderes?

A: Det kan vurderes der prosjektspesifikasjonen legger særlig vekt på røykutvikling, halogeninnhold eller korrosive forbrenningsprodukter. Dette er vanlig i lukket eller tett opptatt infrastruktur. Gjeldende standard for brannytelse og påkrevd testdokumentasjon bør bekreftes før bestilling.

Q4: Kan kabelen installeres i fuktige gruver eller kjemiske anlegg?

A: Det kan vurderes for disse miljøene når den valgte kappen og kabelkonstruksjonen samsvarer med de faktiske forholdene. Fuktighet, kjemisk eksponering, temperatur, jordforhold og mekaniske belastninger bør vurderes under valget. Tilstedeværelsen av XLPE-isolasjon alene avgjør ikke om en kabel er passende for alle industrimiljøer.

Q5: Når kreves panserkonstruksjon?

A: Panserkonstruksjon vurderes generelt der kabelen kan oppleve ytterligere mekaniske krefter, spesielt i direkte nedgravde installasjoner. For kabelrenner, tunneler og beskyttede grøfter kan en ikke-pansret konstruksjon være tilstrekkelig når installasjonsforholdene gir tilstrekkelig mekanisk beskyttelse.

Q6: Hvilke lederstørrelser og konfigurasjoner er tilgjengelige?

A: Det medfølgende tekniske bordet dekker flere enkelt- og trekjerne-konfigurasjoner med forskjellige kobber- og aluminiumslederstørrelser. Nødvendig ledermateriale, tverrsnittsareal, antall kjerner og kabellengde bør bekreftes mot prosjektlastberegning og installasjonsmetode.

Q7: Hvordan bør kobber- og aluminiumsledere velges?

A: Kobber og aluminium bør sammenlignes i henhold til strømføringsevne, ledermotstand, spenningsfall, kabelvekt, rutelengde, termineringskrav og installasjonsforhold. De gjeldende karakterene i tabellen er referanseverdier for de angitte installasjonsforholdene og skal ikke behandles som universelle verdier for hvert prosjekt.

Q8: Hva bør kontrolleres før direkte nedgravd installasjon?

A: Sjekk kabelkonstruksjonen, krav til rustning, jordforhold, gravvei, mekanisk beskyttelse, bøyeradius og gjeldende installasjonstemperatur. Skarpe gjenstander bør fjernes fra kabeltraseen, og installasjonen bør følge prosjektets spesifiserte håndterings- og testprosedyrer. For enkeltleder AC-kabler bør arrangementet inne i metallrør også gjennomgås for å unngå overdreven indusert oppvarming.

Når du ber om et tilbud, oppgi nominell spenning, ledermateriale, tverrsnittsareal, kjernekonfigurasjon, kabellengde, installasjonsmetode og applikasjonsmiljø. Denne informasjonen gjør det mulig å kontrollere kabelkonstruksjonen og den tekniske dokumentasjonen mot de faktiske prosjektkravene.
