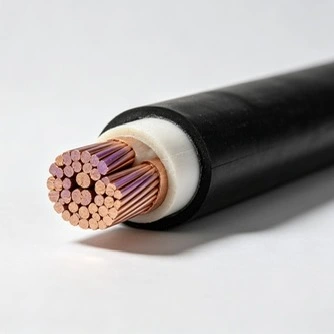

6/10kV XLPE isolert strømkabel

For innenlandske og internasjonale infrastrukturprosjekter er Qiancheng 6/10kV XLPE isolert strømkabel utformet for bruksområder med middels spenning. Produktet er tilgjengelig med kobber- eller aluminiumsledere og kan spesifiseres for ulike lederstørrelser og installasjonsforhold. Qiancheng opprettholder produksjons- og testoppføringer for å støtte kvalitetskontroll på batchnivå og produktsporbarhet.

Produktspesifikasjoner og tekniske parametere

Konstruksjon og elektrisk ytelse

XLPE isolasjon

XLPE-isolasjonssystemet gir stabil elektrisk isolasjon for mellomspenningsdistribusjon. Ytelsen avhenger av isolasjonskvalitet, lederdesign, skjermingsstruktur og korrekt installasjon. Kabelspesifikasjonen bør velges i henhold til nominell spenning, driftsstrøm, installasjonsmiljø og gjeldende kabelstandard.

Metallisk skjerming

Det metalliske skjermingslaget gir en kontrollert elektrisk bane rundt den isolerte lederen og støtter det totale isolasjonssystemet. Riktig skjerming, skjøting og terminering er viktig for å opprettholde elektrisk ytelse etter installasjon, spesielt i mellomspenningsnettverk.

Kobber- og aluminiumslederalternativer

Kobber- og aluminiumsledere er tilgjengelige for ulike prosjektkrav. Kobber gir høyere elektrisk ledningsevne, mens aluminium har lavere tetthet og kan redusere kabelvekten. Ledervalg bør vurdere strømkapasitet, spenningsfall, installasjonsplass, kabelvekt og prosjektkostnad i stedet for ledermateriale alene.

Valg av dirigentstørrelse

De oppførte størrelsene dekker ulike belastningskrav og installasjonsforhold. Endelig valg bør baseres på beregnet driftsstrøm, tillatt spenningsfall, krav til kortslutningsmotstand, omgivelsesforhold, leggemetode og gjeldende krav til elektrisk design.

Betraktninger om prosjektvalg

Krav til brann og røyk

For underjordiske forsyningstunneler, sykehus, jernbanetransportanlegg og andre lukkede steder, bør kravene til kabelbrannytelse bekreftes under det elektriske designstadiet. Halogenfrie røykfattige konstruksjoner kan spesifiseres der prosjektet krever lavere røykutslipp og reduserte korrosive gasser. Den nødvendige konstruksjonen bør bekreftes mot gjeldende lokal standard og prosjektspesifikasjon.

Velge kobber- eller aluminiumsledere

For strømfordeling over lang avstand kan kabelvekt og installasjonsforhold være viktige faktorer ved ledervalg. Aluminiumsledere kan redusere total kabelvekt, mens kobber kan velges der høyere ledningsevne eller et mer kompakt lederarrangement er nødvendig. Det endelige valget bør være basert på den elektriske beregningen og installasjonsforholdene.

Batch kvalitetskontroll

For infrastruktur- og eksportprosjekter bidrar produksjonsregistreringer og testdokumentasjon til å gi sporbarhet fra produksjon til levering. Qiancheng opprettholder batch-relaterte produksjons- og testposter, som kan støtte kundeinspeksjon og dokumentasjon av prosjektkvalitet i henhold til ordrekravene.

Teknisk dokumentasjon for eksportordrer

Eksportprosjekter kan kreve fabrikksertifikater, inspeksjonsprotokoller, tekniske spesifikasjoner og andre støttedokumenter. Dokumentasjonskrav bør bekreftes før produksjon slik at de leverte dokumentene samsvarer med kontrakten, inspeksjonsprosedyren og destinasjonsmarkedets krav.

Retningslinjer for bruk og installasjon

Typiske applikasjoner

Produktet kan brukes i 6/10 kV mellomspent kraftdistribusjonssystemer som betjener industriparker, gruveanlegg, kommunale verktøytunneler, jernbanetransportinfrastruktur, sykehus og urbane transformatorstasjoner. Kabelkonstruksjon og lederstørrelse bør velges i henhold til det spesifikke installasjonsmiljøet og elektrisk belastning.

Lav temperatur installasjon

Når omgivelsestemperaturen er under 0℃, bør installasjonen følge produsentens spesifiserte håndteringstemperatur. Der forvarming er nødvendig, bør kabelen bringes over 5 ℃ før legging. Unngå overdreven bøyning, støt og kontakt med skarpe kanter under installasjonen som kan skade kappen eller isolasjonen.

Beskyttelse mot vann og mekaniske skader

Kabelkapper bør beskyttes mot kutt, slitasje og mekanisk påvirkning under transport og legging. For underjordiske installasjoner er det nødvendig med passende forsegling, skjøting og avslutningsprosedyrer for å begrense vanninntrenging. Spesifisert bøyeradius og trekkspenning bør også overholdes under installasjonen.

Enkeltleder AC-kabelinstallasjon

Enkeltleder AC-kabler bør ikke føres individuelt gjennom ferromagnetiske stålrør fordi induserte strømmer kan forårsake ytterligere oppvarming. Der det kreves beskyttelse av rørledninger, bør kabelarrangementet utformes i henhold til gjeldende krav til elektrisk installasjon.

Leveringsdokumenter og teknisk støtte

Leveringsdokumentasjon

Leveringspakken kan inneholde fabrikksertifikater, inspeksjonsprotokoller, tekniske spesifikasjoner og batchsporbarhetsinformasjon i henhold til ordrekravene. For utenlandske prosjekter kan kinesisk-engelsk dokumentasjon utarbeides når det kreves for toll, inspeksjon eller prosjektoverlevering.

Teknisk støtte

For spesifikasjonsvalg kan kundene gi nødvendig spenningsnivå, ledermateriale, tverrsnittsareal, kabellengde, installasjonsmetode og bruksforhold. Qiancheng kan gjennomgå disse kravene og gi tilsvarende produkt og teknisk dokumentasjon for bestillingen.

FAQ

Q1: Hvilke prosjekter kan den 6/10kV XLPE-isolerte strømkabelen brukes til?

A: Den er egnet for mellomspente kraftdistribusjonssystemer i industriparker, gruveanlegg, kommunale verktøytunneler, jernbanetransportinfrastruktur, sykehus og urbane transformatorstasjoner. Den spesifikke konstruksjonen bør velges i henhold til installasjonsmiljøet, belastningskrav og gjeldende standarder.

Q2: Er en halogenfri lavrøykversjon tilgjengelig?

A: En halogenfri lavrøykkonstruksjon kan spesifiseres når det kreves av prosjektet. Kravene til brannytelse bør bekreftes mot gjeldende kabelstandard, lokal brannkode og prosjektspesifikasjon før produksjon.

Q3: Hvordan bør kobber- og aluminiumsledere velges?

A: Valget avhenger av strømkapasitet, spenningsfall, lederstørrelse, kabelvekt, installasjonsforhold og prosjektkostnad. Kobber vurderes generelt der det kreves høyere ledningsevne, mens aluminium kan vurderes når lavere kabelvekt er en viktig prosjektfaktor.

Q4: Hvordan kontrolleres produksjonskvaliteten?

A: Produksjonskvaliteten kontrolleres gjennom materialinspeksjon, produksjonsprosesskontroll og testing av ferdige produkter. Batch-relaterte produksjons- og testregistreringer opprettholdes for å støtte sporbarhet og krav til kundeinspeksjon.

Q5: Hva bør vurderes når kabelen legges ved lave temperaturer?

A: Installasjonen bør følge den spesifiserte minimumshåndteringstemperaturen og produsentens instruksjoner. Når omgivelsestemperaturer er under 0 ℃, kan det være nødvendig med forvarming over 5 ℃ før legging. Kabelen bør også beskyttes mot overdreven bøyning, støt og skarpe kanter.

Q6: Kan en enkeltleder AC-kabel installeres individuelt inne i en stålkanal?

A: Denne ordningen bør generelt unngås fordi en enkjernes AC-kabel inne i en ferromagnetisk stålledning kan generere induserte strømmer og ekstra varme. Rørarrangementet og kabelgrupperingen bør utformes i henhold til gjeldende installasjonskrav.
